基于工控機的通訊方案
PC卡是最快和最容易的方法來裝備自動化設備與現場總線或?qū)崟r(shí)以太網接口。他們配備了公認和標準化接口 ,通常是用于工業 pc和緊湊的 HMI終端。結合自由市場 SoftPLC、顯示或您自己的應用程序快速解決任何自動化任務。
拿上周遇到的案例來說，某廠商IPC/HMI產品線目前是不支持工業網絡通訊，因此無法連入上層網絡，而客戶的需求在其IPC/HMI產品上快速的拓展PROFINET IO以及其他現場總線以及實時以太網主站/從站通訊接口，我采用的就是基于PC機的一個通訊方案--板卡：cifX PC卡
cifX
PC卡系列是統一標準支持所有事實以太網和現場總線系統，應用于基于計算機的自動化。協議棧在 PC卡上自動執行并通過雙端口存儲器或 DMA (直接存儲器訪問)處理和主機的數據交換?；诔Ｒ?guī)的赫優訊平臺策略，所有 PC卡都使用相同的驅動和工具 -獨立的協議和板卡類型。更換通訊協議只需刷寫不同的固件。一個旋轉開關為 PCI和 PCI Express板卡提供輕松和可靠的插槽分配。還有專用類型例如集成 NVRAM、2通道板卡或者分離網絡接口。全面的軟件包是標準配置，內含一個基于 FDT的配置工具 (IEC標準)、可刷寫固件、文檔和驅動工具包。
l ?支持各種形式的計算機內部總線
l ?所有的現場總線系統，使用同一的“易用”應用接口
l ?所有的現場總線系統和板卡類型使用同一個驅動
l ?同一個配置軟件
l ?所有主流制造商 SCADA和 Soft PLC軟件都可以做到即插即用

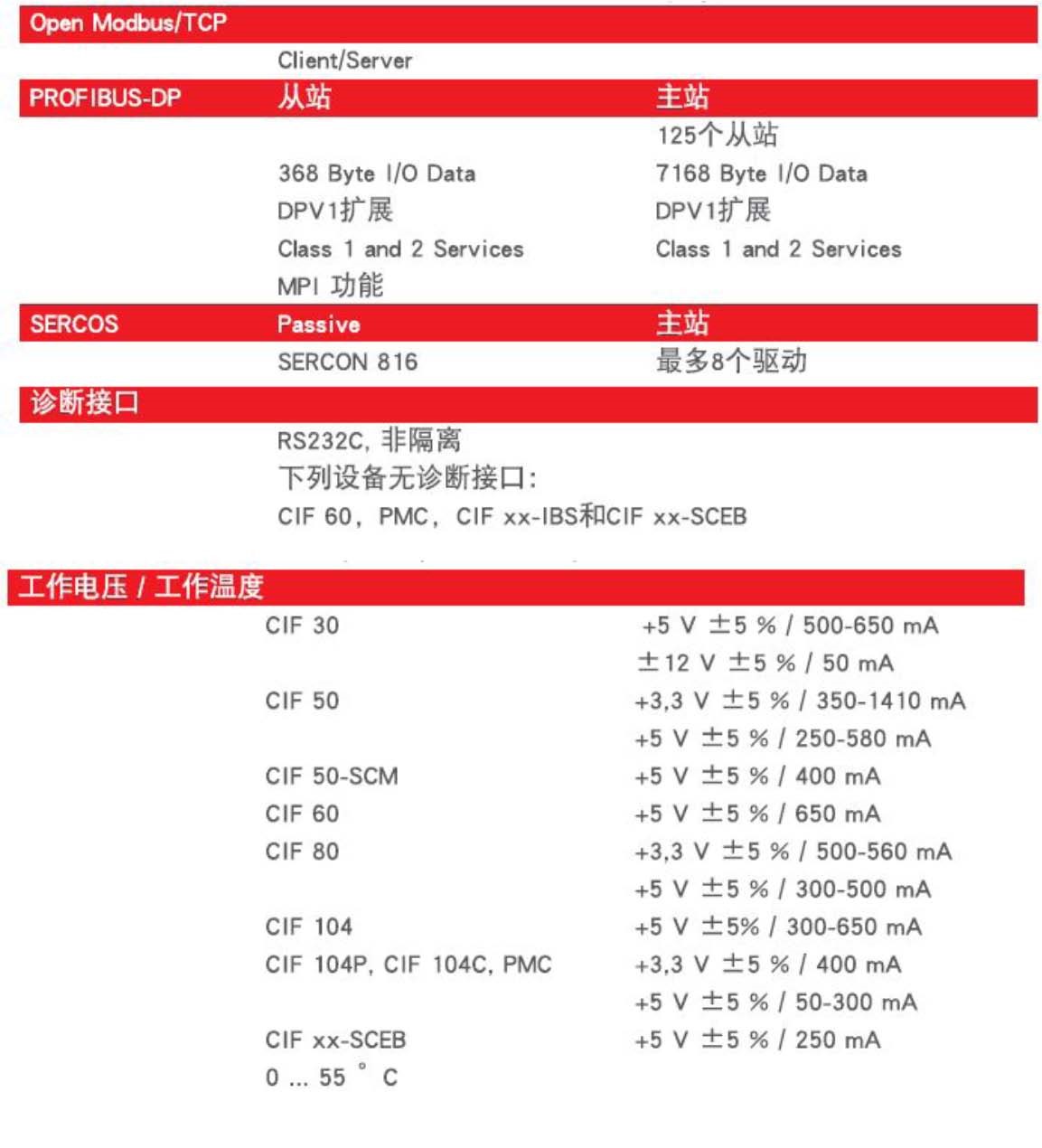

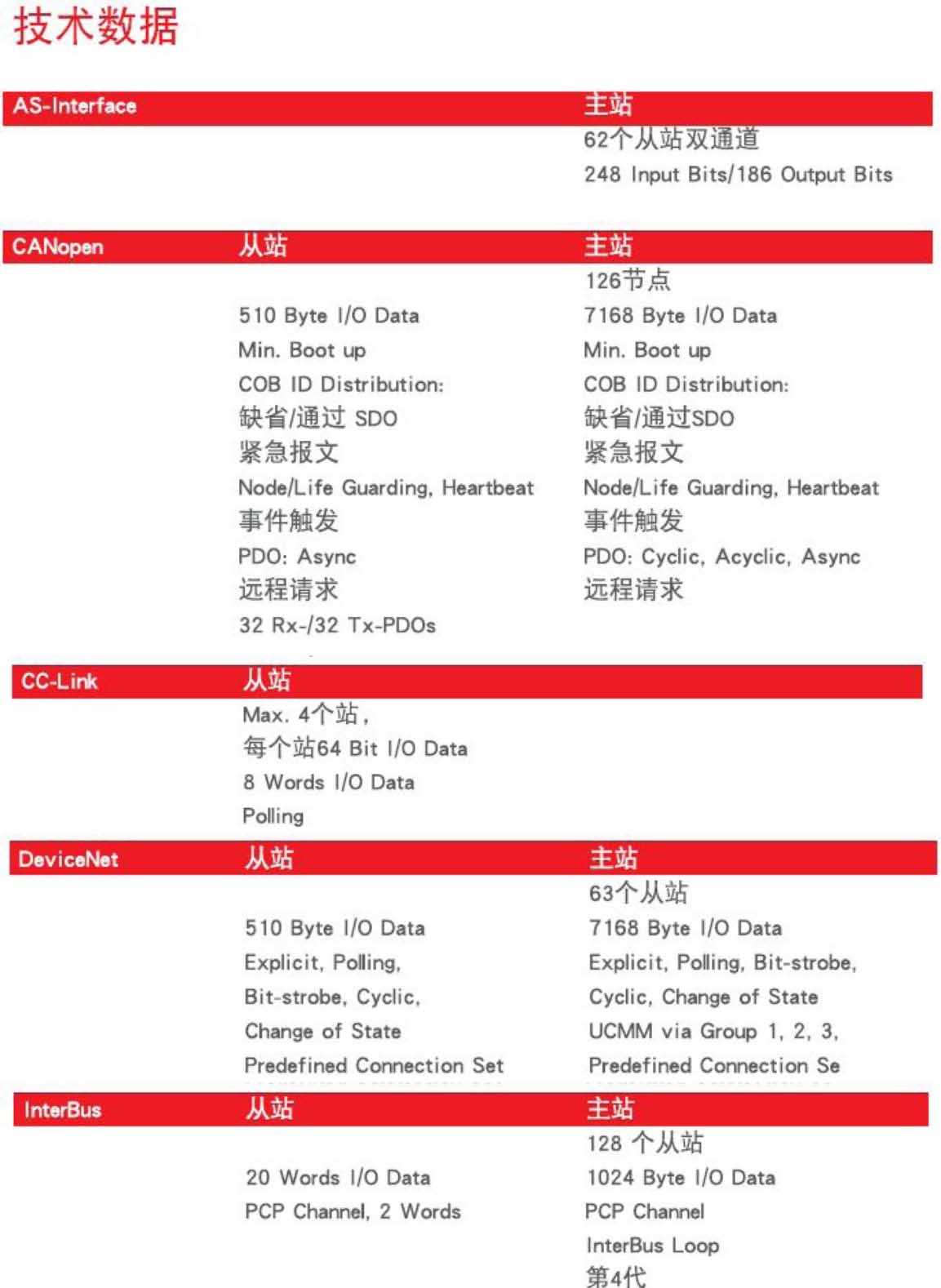

優勢 1：現場總線系統簡化了工作，
1、作為主站的CIF通訊板卡，可以獲得多有網絡中從站設備當前過程的數據映射
2、作為從站的CIF通訊板卡，其雙端口內存 DPM可以同時在兩側產生過程數據映射
3、對于這兩種應用，用戶不需要考慮現場總線通訊協議的實現，因?yàn)?span lang="EN-US"> CIF板卡有自己的通訊處理器，通訊協議的處理由它來完成。
優勢 2：各種形式的 PC通訊板卡
無論是軟可編程控制器， CNC控制器， HMI，分布式 IO模塊，還是只能驅動器，凡是給予 PC標準的應用，都是可以由 CIF通訊板卡來完成相應的工業通訊任務。診斷模塊，串口 RS232可用于網絡配置和進行在線診斷、 LED狀態指示燈， CIF通訊板卡在運行狀態和現場總線接口通訊狀態都是可以由 LED指示。
優勢 3：所有的現場總線使用一種配置工具
配置鞏固 syCon能對總線系統中主站和從站之間的通訊關系進行統一的配置，每一個從站設備的通訊配置參數，主站的通訊配置參數，以及網絡配置文件可以用具的保存在各自的 CIF板卡的 Flash中。
優勢 4：驅動。
通用的 CIF通訊板卡設備驅動和 DRV-TKIT函數庫構成了應用現場總線集成的基礎，他與所選的硬件平臺無關，這種開發只需一次，就可以在各種現場總線系統中使用，也提供軟 PLC的驅動。
