Nettest Ⅱ——PROFIBUS診斷的全能型選手

PROFIBUS手持式診斷儀的重要性

   在工業控制中，PROFIBUS-DP網絡是使用最為廣泛的現場總線網絡之一，而在現場工作中，網絡故障比一般的電氣故障較難解決，因此引起的停機時間較長。設備人員通常對此類故障缺乏經驗，一旦出現故障，常常摸不清頭緒，延誤開機時間。而使用PROFIBUS手持式診斷儀，您可以很快找出問題所在，盡快排除故障，大大縮短停機所消耗的時間以及成本。

PROFIBUS手持式診斷儀——Nettest Ⅱ

     Nettest Ⅱ是成功運作、維護和維修任何PROFIBUS DP網絡的基本的必須具備的分析和測試工具。已有的探測安裝錯誤的基本系統在PROFIBUS分析和測試工具方面樹立了一個新的標準。具有DP主站功能，使Nettest Ⅱ成為移動調試DP從站的最先進工具。整個PROFIBUS網絡無需使用PLC就可以調試。具有在線功能也使Nettese Ⅱ可以檢測正在運行的系統內的偶發性錯誤。自動生成和歸檔詳細的測試報告可滿足國家最先進的質量管理體系的所有要求。

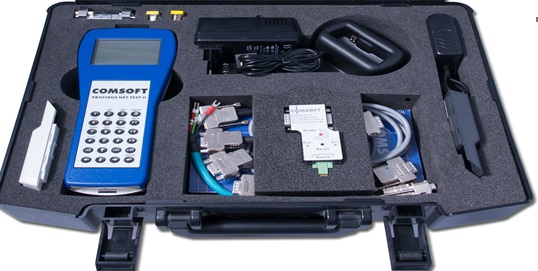

                   Nettest Ⅱ套裝外觀

亮點

·易于使用的手持式工具

·檢測安裝錯誤、短路、線路或屏蔽中斷（即使在線纜的最末端）

·測量周期時間、信號電平、報文重復和錯誤的報文，自動掃描波特率，

統計總線數據，檢測偶發性的從站故障

·詳細的測試記錄（多達20個詳細的測試記錄可保存為文件或者在傳統電

腦上打印出來，無需任何附加軟件）

·一個校驗和使之能夠檢查操作的測試記錄

· DP單主站功能：所連接的DP從站的I/O數據可輕松地可視化和修改而無需PLC

·在線功能：實時列表、信號電平測量、DP網絡的周期時間、每個DP從站

的電平顯示、DP網絡中的事件觸發

測試截圖

應用案例

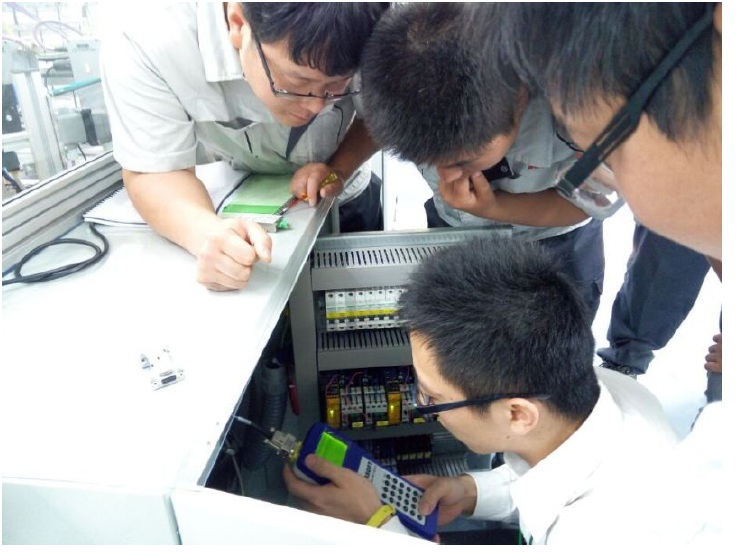

在本節介紹的某金屬制品的應用案例中，用戶通過Nettest Ⅱ手持式PROFIBUS診斷儀實現對PROFIBUS網絡線纜以及通信的測量，

這家公司的業務以不銹鋼業務加工處理為主，所有產線均含有大量Profibus終端設備，偶爾發生因現場終端不良或通訊線纜問題導致的網絡故障。由于安裝設備多，造成故障排查困難，以及處理時間過長的問題。對于手持式Profibus診斷儀的選擇，客戶要求：首先，對現有設備及網絡進行全面可信賴的檢測診斷，查找不穩定源；第二，可方便地進行故障網絡段的即時診斷，大幅度的減少處理時間，并加強診斷可靠性；第三，希望獲得有效的診斷儀器及手段，可以對線纜、設備終端、網絡中繼器、主站等均可進行判斷和分析的儀器。

客戶的這些要求通過Nettest Ⅱ手持式Profibus診斷儀是可以全部實現的：

1）Nettest Ⅱ全部從德國生產并進口到中國來，確保品質。

2）Nettest Ⅱ能夠檢測和準確找出以下錯誤：通過描述精確到米的距離檢測出兩根信號線A和B之間的短路、信號線A或者信號線B以及屏蔽情況、線纜中斷或者屏蔽中斷；檢測出交叉的信號線A-B；檢測出不準確的或者丟失的總線端接器；檢測出總線端接器的錯誤位置；檢測出不允許的線纜長度；檢測出錯誤的總線電纜波阻抗；檢測出錯誤類型的線纜；檢測出反射；檢測出不夠高的傳送和接收級別；檢測出不允許的支線……

3）Nettest Ⅱ可作為模擬的DP主站，整個PROFIBUS網絡可設置成不用PLC就可工作，基于從站GSD文件，通過PC工具可配置和下載來實現DP從站的配置；通過自定義的標志可輕松讀取DP從站的I/O數據；顯示和編碼DP從站的診斷數據。

4）Nettest Ⅱ的在線功能可實現DP從站狀態分析，工作于一個全面的被動監測模式，并且對數據通訊進行一個全面的分析；其事件觸發功能可全面測試故障DP從站，還能提供單個事件的詳細分析，例如一個診斷報文；Nettest Ⅱ可探測運行著的PROFIBUS當前的波特率，在波特率掃描期間，PROFIBUS上的全部信號水平都被測量和測試；Nettest Ⅱ可計算DP主站輪詢所有配置的DP從站一次所需要的時間，所測量的最大值和最小值被保存和顯示；Nettest Ⅱ檢測總線通訊并生成一個活列表包含網絡上所有的有源主站和從站。所有在線測試結果都保存在一個測試協議中，可復制到電腦。

應用案例：

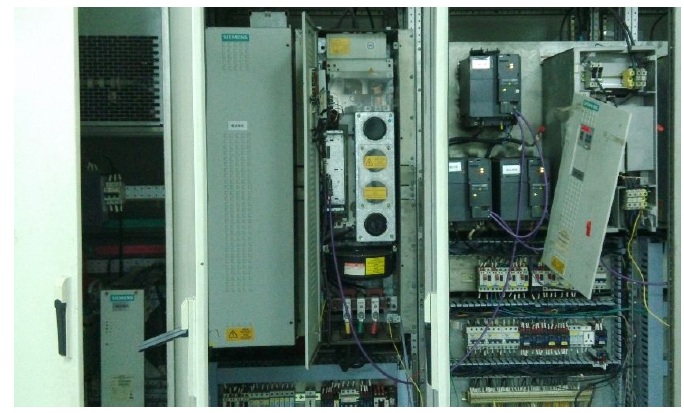

      該鋁業公司是 2002 年注冊登記的，到現在已經都十多年的歷史了，而他們使用 Profibus 網絡已經有十來年了，由于線路的老化，現場環境惡劣，設備壽命縮小，整個 Profibus 網絡時不時會出現設備掉站停機的故障，有時甚至整個網絡都癱瘓了，直接造成整個生產線的停機，嚴重影響生產效率。如圖 1 是他們的現場情況。

而且由于系統較大較復雜，人工排查需要耗費極大的時間和精力，而使用

Nettest II 他們很快就找到了問題出現在物理層：部分線纜和接頭已經損壞，

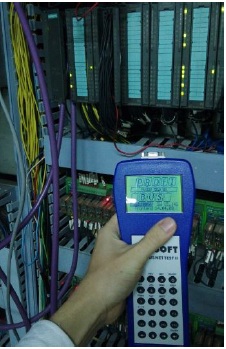

且整體的信號電平都偏低。圖 2 為現場測試圖。

應用案例：

   天津某鋼管集團該鋼管，該公司的問題與上述的鋁業公司類似，他們目前的線路也大多都是

Profibus，由于現在出現了很多不可預知的故障，有時也會出現直接停機的持續故障，所以我們給他們推薦了在線監測方案加手持診斷方案配合使用。先是用在線監測找到相應的故障時間和故障設備，然后再用手持診斷的手段到現場解決問題。

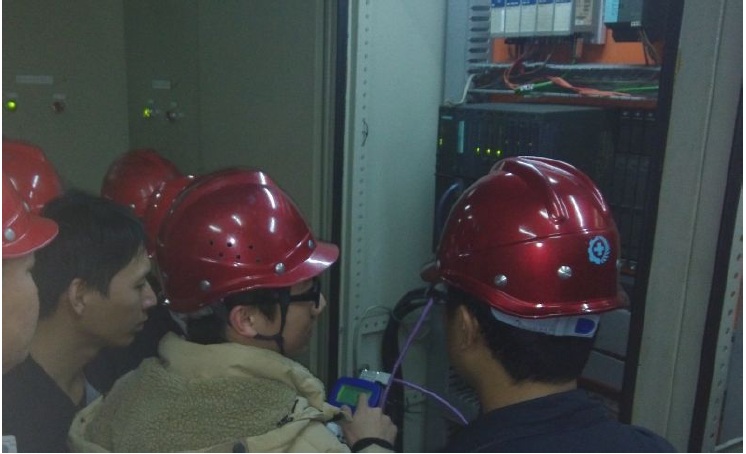

 在現場用 Nettest II 做在線診斷的時候發現他們有一個從站設備配置錯誤，后來發現是由于現場工程師更換設備時型號不對應導致的。雖然更換的設備與原有設備的功能非常接近，但由于 GSD 文件不同，所以 PLC 無法給從站配置正確的參數，解決方法是更換設備 GSD 文件，或更換設備型號，如圖 3 所示為現場測試圖。

Nettest Ⅱ技術參數
