對于西門子S7系列PLC設備的聯網監控方案，基于不同方面的考慮，目前業內有多種解決方案。作者結合赫優訊公司的netLINK網關產品對不同的方案進行一下對比。這里考慮了一下三種方案，采用西門子以太網模塊實現聯網，采用西門子Profibus模塊實現聯網，采用netLINK實現聯網。并且從以下用戶考慮比較多的幾個方面。
一．網絡性能比較
|
方案對比
|
采用西門子以太網模塊實現聯網
|
采用西門子Profibus模塊實現聯網
|
采用netLINK實現聯網
|
|
網絡性能比較：
|
1.以太網適合遠距離通訊
2.大多數工廠都已存在局域網，可以直接利用
3.布線難度低、綜合成本低
4.網絡故障容易定位
5.易于將來擴展
|
1.Profibus不適合遠距離通訊，抗干擾弱
2.大量設備的聯網需要預先敷設電纜
3.布線難度大、要求較高
4.不易擴展，維護困難
|
1.以太網適合遠距離通訊
2.大多數工廠都已存在局域網，可以直接利用
3.布線難度低、綜合成本低 4.網絡故障容易定位
5.易于將來擴展
|
通過上表對比我們不難看出，方案1和方案3在網絡性能上要明顯優于方案2，方案1雖然也具有很好的網絡性能，但他的實現成本太高，特別是對于S300和S400系列。所以我們可以得出結論，在網絡性能方面netLINK更適合工廠設備聯網。
二．即插即用比較
|
方案對比
|
采用西門子以太網模塊實現聯網
|
采用西門子Profibus模塊實現聯網
|
采用netLINK實現聯網
|
|
即插即用比較
|
不支持即插即用，需要重新下載程序，設備需要斷電
|
不支持即插即用，需要重新下載程序，設備需要斷電
|
支持即插即用，設備不需要斷電
|
對比上表我們可以得出如下結論：采用西門子模塊需要設備源程序才能實現聯網，而采用netLINK只需要知道變量地址即可
三．通訊性能對比
|
方案對比
|
采用西門子以太網模塊實現聯網
|
采用西門子Profibus模塊實現聯網
|
采用netLINK實現聯網
|
|
通訊性能對比
|
速度快
|
速度較低
|
速度快
|
通過上表對比我們可以看出采用方案1和方案3都有較快的通訊速度。也許您會產生疑問，因為您有可能認為采用西門子以太網模塊應該比netLINK速度要快，因為西門子以太網模塊是直接的以太網通訊，而netLINK是MPI的通訊速率，實際上這個看法并不完全正確，原因是：
1.西門子以太網模塊擁有獨立的MPI地址，實際上它也是通過背板和CPU進行MPI通訊的
2.西門子的監控軟件限制了上位機訪問CPU的速度，譬如在WinCC中變量的更新速度最快也就是100ms
因此采用netLINK實現聯網的通訊速度實際上并不比西門子以太網模塊低。
四．軟件組態工作
|
方案對比
|
采用西門子以太網模塊實現聯網
|
采用西門子Profibus模塊實現聯網
|
采用netLINK實現聯網
|
|
軟件組態工作
|
大量設備聯網時需要購買西門子配套軟件，組態復雜
|
大量設備聯網時需要購買西門子配套軟件，組態復雜
|
通過MS Office就可以實現快速組態，OPC服務器對設備數目沒有限制，而且完全免費
|
通過對比上表我們不難得出如下結論：使用方案1和方案2軟件使用門檻高，耗時費力，影響生產，使用方案3則成本較低，聯網容易，并且不影響生產
五．上位機軟件開發
|
方案對比
|
采用西門子以太網模塊實現聯網
|
采用西門子Profibus模塊實現聯網
|
采用netLINK實現聯網
|
|
上位機軟件開發
|
需要采用商業SCADA軟件開發
|
需要采用商業SCADA軟件開發
|
可以采用商業SCADA軟件開發，也可以采用VC/VB等開發
|
通過對比上表我們不難得出如下結論：采用netLINK可以開發自主產權的上位機軟件，如ERP、MES系統等。
Net
LINK 50-MPI主要用于解決Siemens S7 系列PLC的工程聯網問題，可將Siemens MPI、 DP、 PPI協議轉換為以太網協議，實現S7-200、 S7-300、
S7-400系列PLC的以太網連接，通過以太網對PLC內部DB塊、計數器、定時器、 Memory、
Input、 Output等數據進行監控，從而實現對現場所有設備數據的實時采集，
netLINK結構小巧緊湊、應用簡單方便、性價比高、無需外接電源、支持即插即用功能，現場使用無需停止網絡設備，直接可對CPU數據進行監控，同時netLINK還可實現對CPU程序的遠程下載，現場工程師可直接在總控室內對現場指定CPU進行程序
的修改，非常方便。
另外netLINK提供驅動API函數，方便用戶進行二次開發，用戶可根據工程項目需求，利用高級語言如VC、 VB等，自行開發上位監控軟件，實現對現場設備的監控。且許多國際國內知名SCADA/SoftPLC軟件廠商都已集成了netLINK驅動，可直接連接

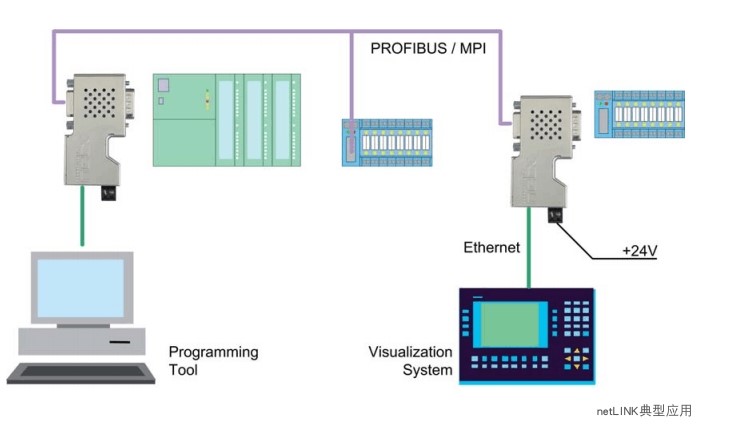

典型的應用：
