廣州虹科技術部 古東嬌 support@hkaco.com

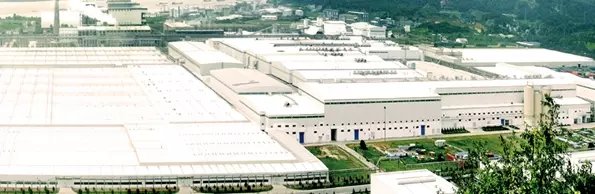

海南某漿紙廠一期制漿生產線是迄今為止世界上具有超大規模、技術領先的單一制漿生產線之一：漿紙廠二期造紙項目中，先期運行的文化紙生產線年產能力為90萬噸，該生產線為世界造紙機械巨頭德國VOITH公司制造 ,該生產線是目前世界上紙幅最寬、車速最快、最環保的集造紙、涂布于一體的紙生產線。從生產操作到品質監控,均采用DCS自動監控系統、QCS品質管控系統、MES生產資訊管理系統及全套SAP系統，實現了各領域、全方位作業和管理的自動化和信息化。生產車間采用了大量的PLC控制并與現場級設備通訊，全產線主要采用了PROFIBUS DP 的工業網絡.
背景：
客戶那邊反饋的情況：一般會出現這個DP端子，某個站點信號質量的電壓上不去，然后引起這個后面的幾個站點都是掉站的，還提到了一個站點會突然自己掉站，需要人工手動恢復，工廠一出現問題就導致大面積的停產，給工廠造成了重大損失，并且廠區產線比較長，距離也比較遠，排查起來比較困難。
客戶需求：
1. 因?yàn)榭蛻裟沁呅枰獪y(cè)試這個掉站的的情況，所以想要記錄下掉站的時刻，以及掉站的原因。覺得有記錄功能的PBT5更加適合。
2. 需要對分廠區的每個站點的信號信號質量，以及對線纜、設備終端、網絡中繼器、主站等均可進行判斷和分析的
3. 可方便地進行故障網絡段的即時診斷，大幅度的減少處理時間，并加強診斷可靠性
PBT5亮點：
l 波特率自動掃描，站點自動檢測，實時清單 (總線上所有在線設備的列表)并以樹形排列顯示
l PROFIBUS DP段所有主從站的電氣信號質量，并以直觀地柱狀圖顯示
l 檢測時無電磁干擾產生
l 主站仿真、拓樸掃描，內置示波器
l 定位PROFIBUS線纜中的錯誤、掃描RS-485接口驅動的損壞和其它電氣錯誤
l PROFIBUS DP網絡和設備的協議分析
l 全面地在線分析PROFIBUSDP網絡中的所有關鍵參數 (包括主站和從站)
l 解析診斷報文、參數化報文、配置報文
l 矩陣形式記錄重發報文、診斷報文次數
l 解碼DP-V0、DP-V1、DP-V2報文
l 直觀地用戶界面，紅綠燈實時顯示物理層和協議層狀態
新增線纜測試功能：
線纜測試功能可全面檢查PROFIBUS DP電纜，包括檢測電纜長度、掃描不必要的反射、終端電阻以及多余的電阻驗證。一旦有錯誤發生，屏幕上會顯示錯誤描述以及距離指示，以便于進一步的故障排除。
可測試長度范圍：5~1500米
增強型單機模式檢測功能：
l 可脫離PC機獨立檢測

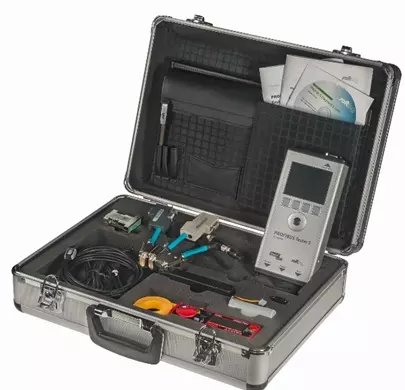

PROFIBUS Test 5 套裝外觀
經過一天的交流以及測試，現場的工程師們掌握了PBT5的基本使用。并現場利用測試儀進行PROFIBUS網絡物理層測試和在線功能體驗。就生產車間常見故障，如線纜松動、掉站、終端電阻使用不當、干擾、從站通訊質量不穩定等，進行模擬測試使用……效果非常明顯工程師也非常滿意。
測試的截圖：

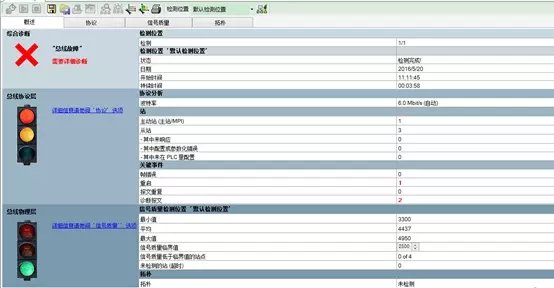

總體概述

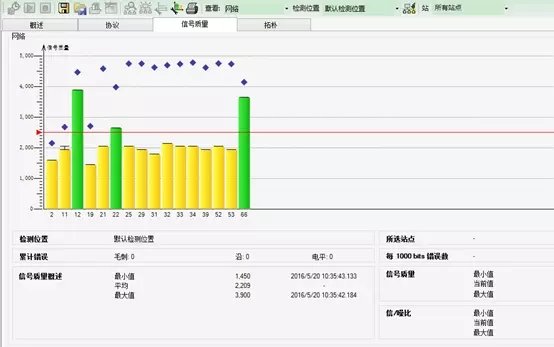

信號質量分析

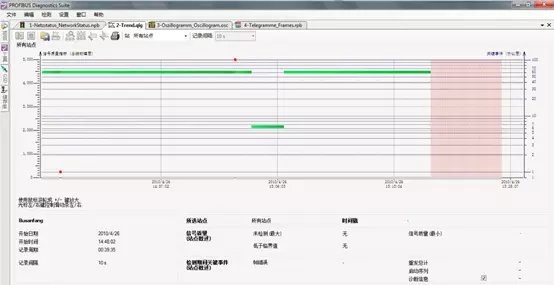

趨勢跟蹤

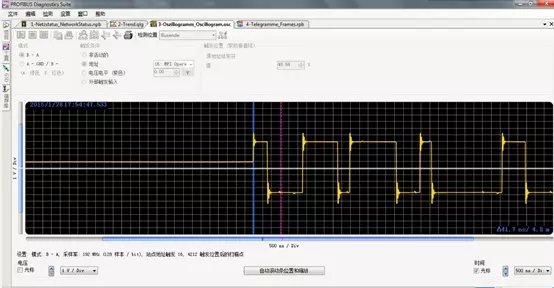

站點波形

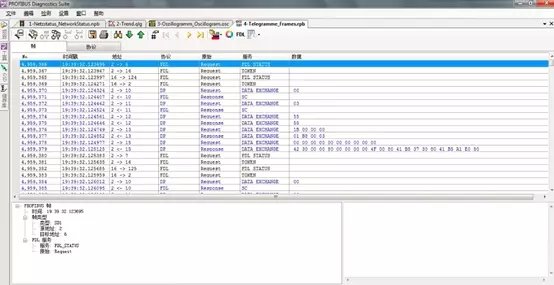

報文幀分析

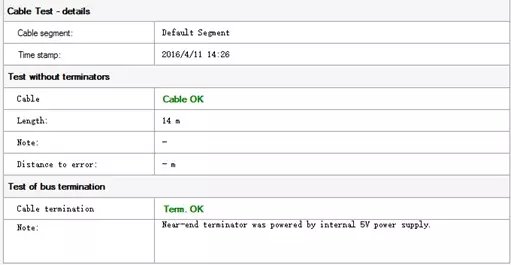

線纜測試報告
小結：
經過與客戶的培訓以及交流，現場的工程師們，覺得PBT5的即插即用，以及線纜測試，還有中文界面優勢都給他們的工作帶來了極大的方便，尤其是在物理層的測試方面，大大減少了人力物力的損耗，完成現場的維護，以及第一時間的檢修故障，導出項目回來實驗室分析，并導出報告的便利，得到了漿紙廠工程師的肯定
