T410 PROFIBUS PA_Modbus 嵌入式模塊的配置操作
--廣州虹科技術部 support 古東嬌 Anabel
T410 的簡介：
T410讀取Modbus儀表的變量并轉換為PROFIBUS PA上的動態變量。支持4個AI功能塊。Modbus寄存器的位置和Modbus變量的數據類型都可配置?？筛鶕?jù)你的要求增加其它功能塊。要和Modbus儀表通訊，T410包含Modbus主站。
有幾點要理解的是：
- T410 是一個實現Modbus 轉 PROFIBUS PA 的內置可編程電路板，
- T410 包含了一個LCD接口，沒有軟件支持LCD ，已經包含了標準的版本。
- T410 從PA 回路供電，有兩種方式，要么完全來自應用程序回路供電，要么單獨設備供電，儀表供電 3.3V
- ,T410 包含了高電壓隔離，
特性：
- 符合ProfibusPA行規3.0
- 4個模擬量輸入功能塊（用戶可根據需求調整）
- Modbus 目標轉換模塊（可以用其他轉換模塊代替）
- 循環跟非循環通訊
- 非循環緩存區
- 支持兩路非循環配置緩存連接
- 三個訪問水平（寫保護）
- 用戶校驗功能
- 自動識別波特率
- 支持設置地址功能，

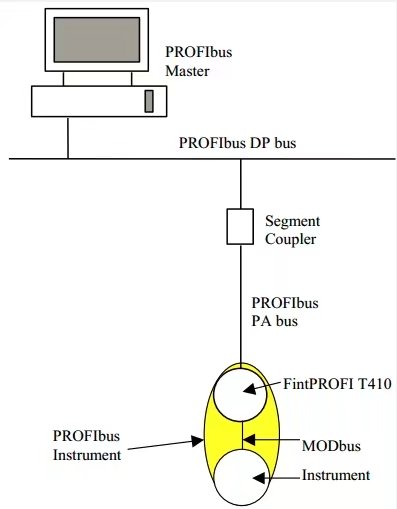

T410 僅僅是內置模塊，是不能進行即插即用，工作原理圖如下：3個物理接口支持：CMOS UART、RS 232 和 RS 485
工作模式
要想正常工作起來需要做一些想對應的配置，那么T410 的配置有哪些？
T410： 簡單配置
沒有復雜的工具要求設置Modbus 通訊， 要求非常簡單：
- 帶串口的PC 超級終端或者相似的程序
- RS 485 或者RS 232 轉接頭
- 需要注意！，板子的跳線決定這個功能是否使能，（詳情查看manual8.4章節）

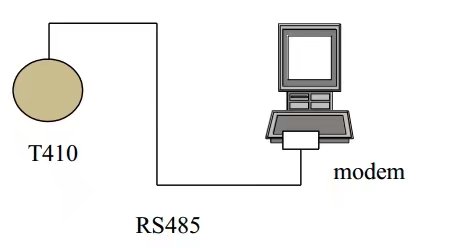

設置預示圖如下：
設備的配置就是定義循環數據交換數據診斷形式與結構。
Master 主站 通過使用命令： CHK-CONFIG 去核查 當前配置是否與儀表一致，
一個設備支持一個或者兩個IDENT-NO，這個識別符（IDENT-NO）是設備定義用來進行profibus通訊的類型數量，
在建立一個循環數據交換的協商中，需要由主站提出一個IDENT-NO 和一個配置文件給到設備。
如果被提議的數據是正確的，儀表設備將會進入一個循環數據交換，
T410的每一個版本都支持2個IDENT-NO 一個PA 行規IDENT-NO ，和一個特殊的IDENT-NO ，
下列IDENT -NO 可以被使用：
配置過程參考如下：
- 不要連接所有的Modbus 儀表
- 打開超級終端
- 上電T410
- T410 會搜索Modbus 儀表，大概過20s 會要求用戶發送字符

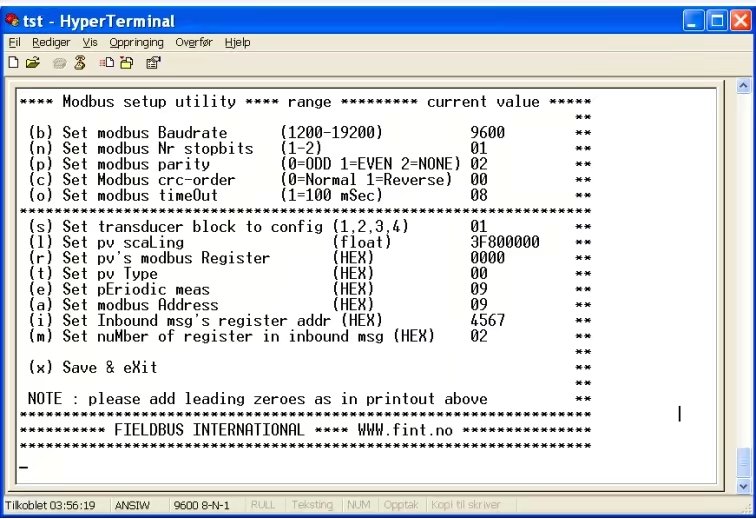

- 如果字符是發送當前設置（如下圖）那么指令將會棄用。
- 使用命令設置寄出的Modbus 設置，波特率，校驗等
- 每一個T410 的設置都會對應當前的設置，
- 當基礎通訊參數正確，配置每一個轉換塊（通道）
- 輸入的數值為16進制的，并且要求前導零。
設備設置使用2類主站通訊
DP V1 服務是面向連接的服務，允許配置站點建立連接，讀寫PA 參數，和中止連接
他可以一次建立兩個連接，這意味著在T410可以同時配置兩個站點的參數，
設備應用程序的讀寫服務地址參數通過 slot和索引 ，這個地址包含了一個slot位和一個索引位，這些參數在 程序塊里面包含物理塊，功能塊，和傳輸塊，在這三個塊目錄里面都是標準定義。
1、 OEM User Set-up parameters OEM 用戶設置參數
傳輸模塊包含了設置參數要求每個通道建立Modbus 通訊，Modbus 設置僅僅支持OEM 用戶設置并且有寫保護特性。
下面為詳細信息：

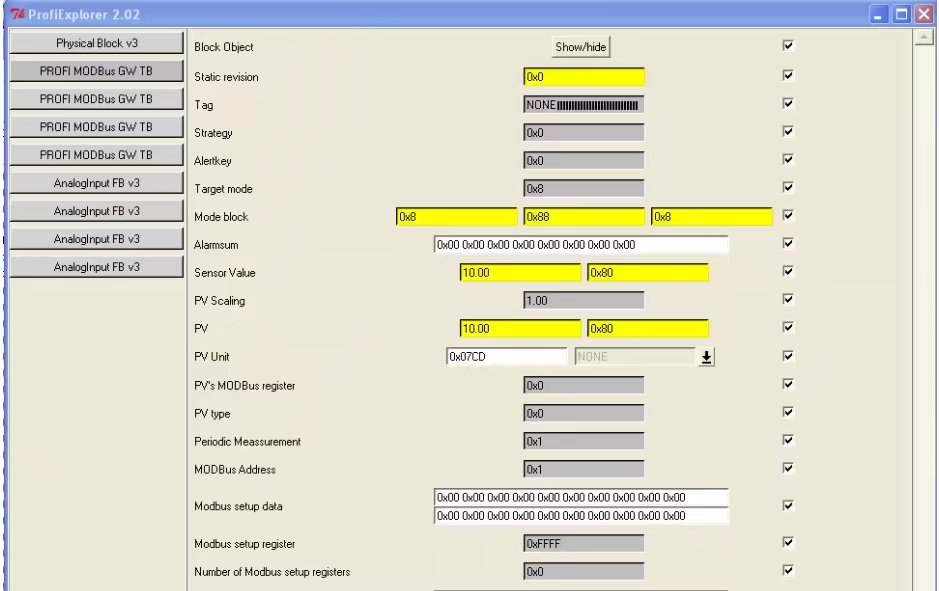

- 為每個通道建立Modbus 通訊， 通過使用DP V1 服務來執行這個設置，通過讀寫各自傳輸塊的索引，F(xiàn)INT 提供PROFIBUS 軟件包（PROFIExplorer）可以用于此類的配置任務。

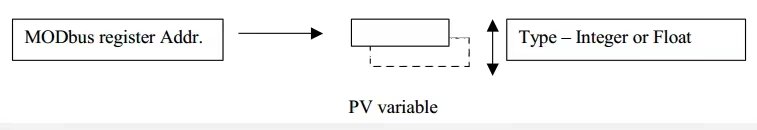

- PV 是從Modbus 寄存器通過PV 說明的一個讀取值的寄存器。

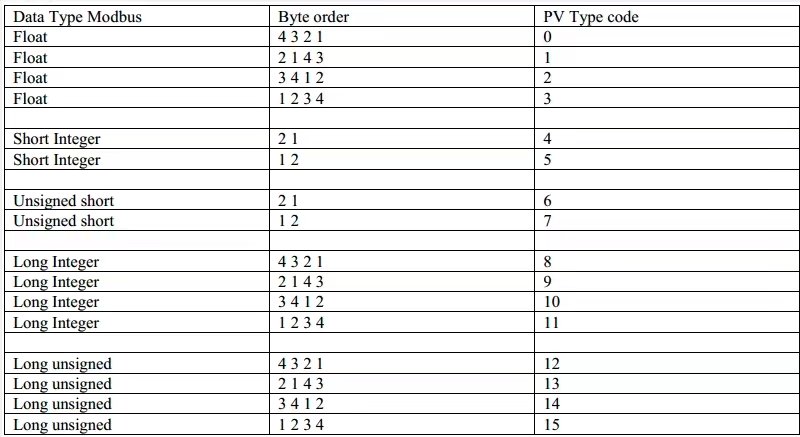

- PV 類型告知T410 模塊，如果連接Modbus 儀表需使用整數（2字節）或者浮點數（4字節）為他各自的代表的PV 值，可以使用如下編碼：
PV 單元是專門為用戶定義的，這里沒有單元轉換在T410 模塊，PV 單元僅僅是為信息目的。
Modbus 數據串顯示數據從Modbus的儀表中的“Modbus 寄存器”“Modbus 數據串”
周期測量告知 變量多久會從Modbus 儀表中讀取，解決方案是秒，如果=0 那么讀取的速度要多快有多快。
2、End User Set-up parameters 最終用戶設置參數

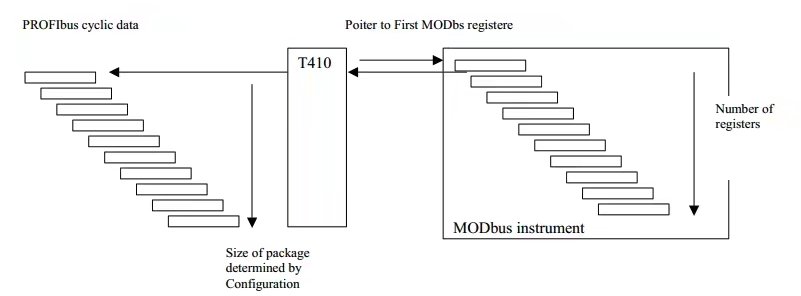

最終用戶訪問四個模塊，每一個連續的寄存器用于對設備進行讀寫設置參數
OEM 控制寄存器的位置，和寄存器的數量。
當往T410寄存器寫數據，數據立即寫入儀表，沒10S 就會從儀表讀回， 如果對儀表的參數做了某些改變，他就會花10S的時間 在這些改變出現在T410的傳送數據塊之前，并且可以非周期的在PROFIBUS 網絡中讀取，
設置參數可以利用PROFIBUS DPV1 服務進行讀寫，也是適合從配置工具中訪問。

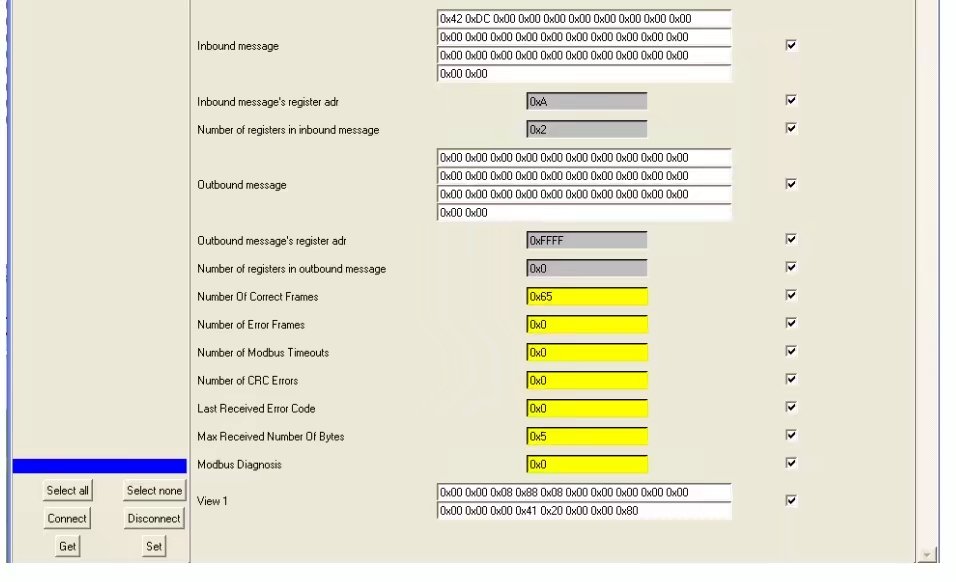

配置窗口：
