背景：
歷史上開發的網絡有時會發生問題。以前的傳統現場總線例如CANopen、PROFIBUS、或 DeviceNet 是首選網絡，現在基于以太網的總線系統是首選網絡。但是協議從一種現場總線轉換為另外一種也在實際中經常發生。
全部更換通訊模塊非常昂貴而且通常不太可能，因?yàn)橥ㄓ嶋娐钒迨强刂齐娐钒宓囊徊糠?。所謂的網關就是專用于投資保護。也叫協議轉換器。網關壓縮目標網絡能傳輸?shù)乃袛?shù)據。而且，它去掉不能傳輸?shù)臄?shù)據或者增加需要的數據。
網關例如 KUNBUS 網關能夠在不同網絡和系統之間連續和可靠地通訊。KUNBUS 網關能夠轉換目標網絡能傳輸?shù)乃袛?shù)據。它能忽略非可傳輸數據并且能在新網絡中添加必需的數據。因此，我們的網關能夠傳輸所有必要的數據從一個網絡到另外一個。

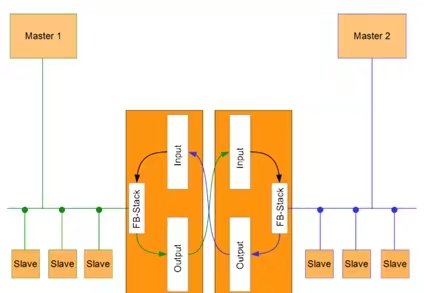

其顯著的特點支持目前主流的工業通訊協議，如：CANopen– CC-Link– DeviceNet– EtherCAT– EtherNet/IP– Modbus RTU–Modbus TCP– POWERLINK– PROFIBUS– PROFINET– Sercos III，并且組合方式自由，客戶可以利用KUNBUS 公司提供的 連接橋Pbridge，連接網關模塊來實現兩個協議之間的轉換。值得注意的是KUNBUS 的網關只能作為網絡的從站。功能塊如下圖所示：
安裝

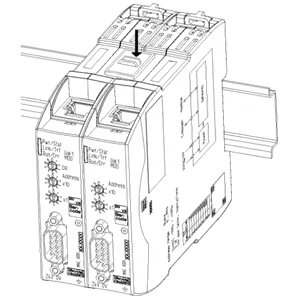

KUNBUS 的網關是導軌安裝的，直接卡在導軌上即可。因?yàn)镵UNBUS的網關是模塊化，可以任意匹配，直接利用連接橋連接兩個網關模塊的。如下圖所示，直接插上去就可以，

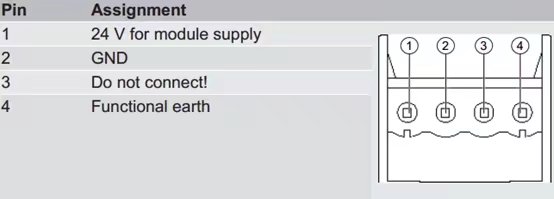

在電源接線這邊，設備是24V 電壓供電，但是需要注意的是，不要內部連接 功能地和GND兩個引腳（即2腳與4腳） 否則的話，兩個網關的接地和現場總線之間的高壓隔離就會被移除。容易影響網關的使用壽命。
相反的，在電氣柜中用低阻抗連接功能地可以做到潛在均衡，但假如你現場總線的線纜已經用低阻抗達到了潛在均衡就沒有必要再做連接了，
注意！ 也不要連接GND到PE，這會導致網關出現不必要的失靈。
配置
需要注意所支持過程數據的大小限制：
對于PROFINET的網關模塊來說支持的輸入輸出數據均有512字節，
- 輸入輸出數據中前320個字節是用于循環過程數據交換的，
- 其余的192字節適用于非循環數據交換的（記錄）
注意！ 因?yàn)?/span>KUNBUS 的網關是模塊化，即兩種協議組合在一起才是一個真正意義上的協議轉換器，此時涉及到最大支持過程數據的大小，請記住 取最小值，比如說 PROFINET 轉PROFIBUS 的模塊組合網關，因?yàn)?/span>PROFINET支持的輸入輸出的過程數據是512字節，而PROFIBUS 模塊支持輸入輸出的過程數據是488字節，那么 PROFINET 轉PROFIBUS 網關所支持的過程數據的大小就是488字節了。
因?yàn)槲覀兊木W(wǎng)關僅僅是作為從站，在所在網絡主站中導入GSD文件進行組態配置，如：進行PROFINET的名稱以及IP 地址分配，或者PROFIBUS的地址分配等，
