在之前發布的文章中，我們介紹了CAN錯誤和錯誤處理的理論基礎，而在本篇文章中，我們將在實踐中生成和記錄錯誤。測試過程中將使用到虹科的CANedge數據記錄儀和PCAN-USB設備。
1. 在實踐中生成和記錄CAN錯誤
測試1：沒有CAN總線錯誤

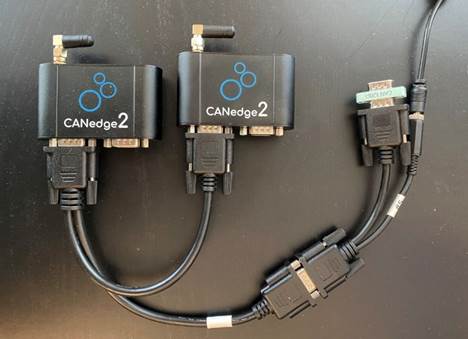

為了便于對照，我們設置了沒有CAN總線錯誤的測試：一個 CANedge2 的"發送器"將數據發送到另一個 CANedge2 的"接收器"，并且兩者都能夠記錄CAN總線錯誤。
測試2：移除CAN總線終端電阻
在這個測試中，我們在日志會話過程中移除了 CAN 終端電阻。這可以有效地將位電平設置為顯性。同時，CANedge2發送器立即開始記錄位錯誤（當它嘗試發送隱性位但讀取顯性位時會發生這種情況）。CANedge2 接收器在檢測到 6 個連續顯性位時記錄位填充錯誤。記錄這些錯誤，直到再次添加終止。
在記錄來自車輛、機器等的數據時，缺少終端電阻似乎并沒有影響，但是，在使用"測試臺"設置時，這個問題非常常見，并可能導致混淆，因?yàn)樗y以與非活動CAN總線區分開來。因此，在CANedge數據記錄儀上啟用錯誤幀記錄幀對于故障排除而言是十分有效的。

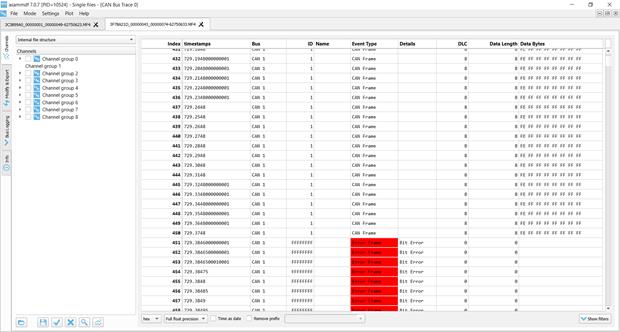

發送器位錯誤

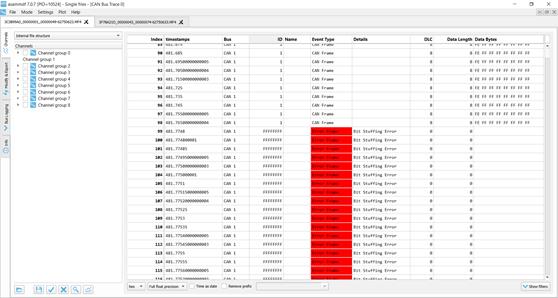

接收器位填充錯誤
測試3：設置錯誤的波特率
在這個測試中，我們將CANedge接收器節點配置為具有492.872K波特率，而發送器的波特率為500K，這是一個相當大的差異，并導致發送器的ACK錯誤和接收器的位填充錯誤。在更現實的場景中，各個節點的波特率配置的較小差異可能會導致間歇性錯誤幀，從而導致消息丟失。
這個例子比較極端，然而，在實踐中，我們有時會看到使用標準比特率（250K、500K、……）的CAN總線，但其特定的位時序設置與通常推薦的設置不同。這不會導致通信完全關閉，但會導致幾個百分比的周期性幀丟失。為了解決這個問題，可以在CANedge配置中構建一個"預定義比特率"，本質上是設置位時序以更好地匹配正在記錄的CAN總線。

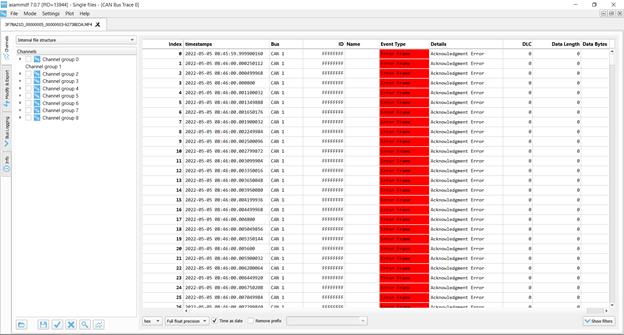

發送器ACK錯誤

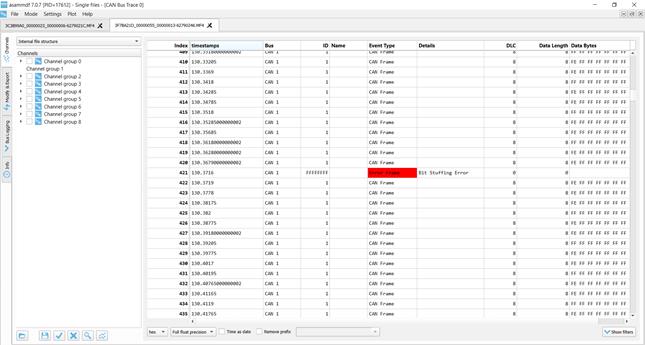

接收器位填充錯誤
測試4：移除應答CAN節點

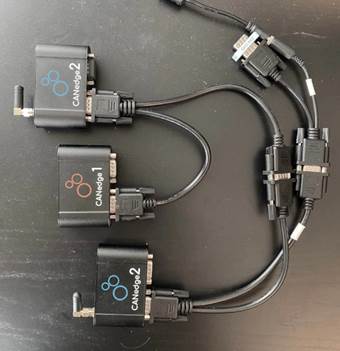

在本次測試中，我們使用了三個配置如下的 CANedge 單元：
CANedge1：配置為應答數據
CANedge2 A：配置為"靜默模式"（無確認）
CANedge2 B：配置為每 500 ms 傳輸一個 CAN 幀
在默認設置中，數據由 CANedge2 B 傳輸?shù)?CAN 總線上并無錯誤記錄。但是，如果我們從總線上移除 CANedge1，則不再有任何 CAN 節點來確認發送器發送的幀。結果，發送器檢測到ACK 錯誤。作為響應，它增加其發送錯誤計數器并在 CAN 總線上產生活動錯誤標志。這些又由 CANedge2 A（它靜默監控總線）記錄為格式錯誤。
CANedge之所以會記錄格式錯誤，是因?yàn)榘l(fā)送器在識別出ACK時隙中缺少顯性位時將其提高，一旦接收器在隨后的EOF字段中觀察到顯性位（本該是隱性的），就會檢測到格式錯誤。
很明顯，當TEC從0增加到16x8=128時，發送器會廣播16個主動錯誤標志。發送器現在已超過TEC的閾值127并進入被動錯誤模式。因此，發送器仍然會遇到ACK錯誤，但現在只會引發被動錯誤標志（接收器不可見）。在這一點上，發送器不斷嘗試發送相同的幀，并且接收器不斷記錄這個重傳序列。
這種類型的錯誤是我們在技術支持中經常遇到的錯誤。具體來說，用戶會嘗試使用我們的CAN記錄器來記錄來自單個CAN節點的數據（例如從CANmod傳感器到CAN模塊），如果他們決定在這樣的安裝中啟用CANedge上的"靜默模式"，則沒有CAN節點將確認單個CAN節點廣播數據，這樣得到的結果大概率將是空日志文件，或充滿相同CAN幀重傳的日志文件。

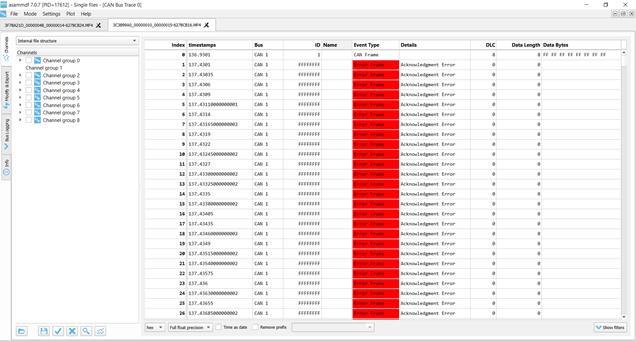

發送器ACK錯誤

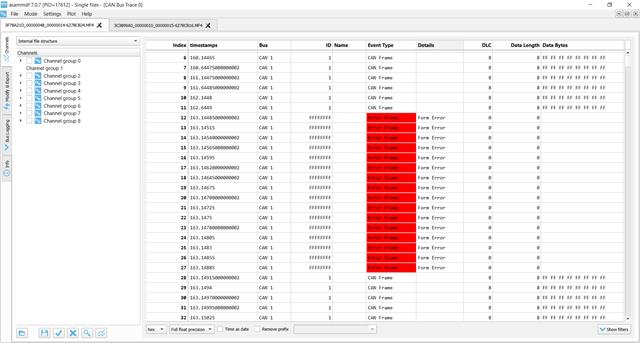

接收器格式錯誤
測試5：CAN幀沖突（無重傳）
設置CAN總線時，避免CAN ID重復是關鍵，否則可能會導致幀沖突，因?yàn)閮蓚€CAN節點可能都認為他們已經贏得了仲裁，并同時開始傳輸它們的幀。

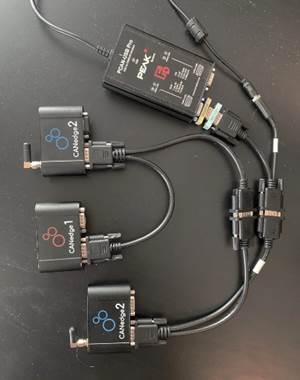

為了模擬這一點，我們使用與測試4相同的設置。此外，我們連接了一個PCAN-USB設備作為輔助發送器。CANedge2發送器現在配置為每10ms輸出一個CAN ID為1且有效負載為8個0xFF字節的CAN幀。此外，我們將CANedge2配置為禁用因錯誤中斷的幀的重新傳輸。PCAN-USB每2ms輸出一個相同的CAN幀，有效載荷的第一個字節更改為0xFE。PCAN設備已啟用重傳。
這種設置會迅速產生幀沖突，從而導致CANedge和PCAN發送器檢測到位錯誤。作為對此的響應，兩者都會引發一個活動錯誤標志，CANedge接收器將其檢測為位填充錯誤。PCAN設備立即嘗試重新傳輸并成功，而CANedge等待進一步傳輸，直到要發送下一個消息。
這種類型的錯誤當然不應該發生在例如汽車中，因?yàn)樵O(shè)計和測試過程將確保所有 CAN 節點通過全球唯一的 CAN 標識符進行通信。但是，如果您安裝第 3 方設備（例如傳感器到 CAN 模塊）以將數據注入現有 CAN 總線，則很容易出現此問題。如果您不確保外部 CAN 節點的 CAN ID 的全局唯一性，您可能會導致幀沖突，從而導致 CAN 總線上的錯誤。如果您的外部 CAN 節點廣播具有高優先級 CAN ID 的數據，這一點尤其重要，因?yàn)槟赡軙绊懓踩P(guān)鍵 CAN 節點。

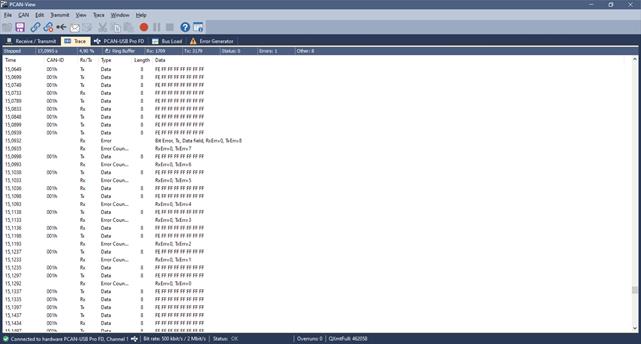

PCAN發送器位錯誤

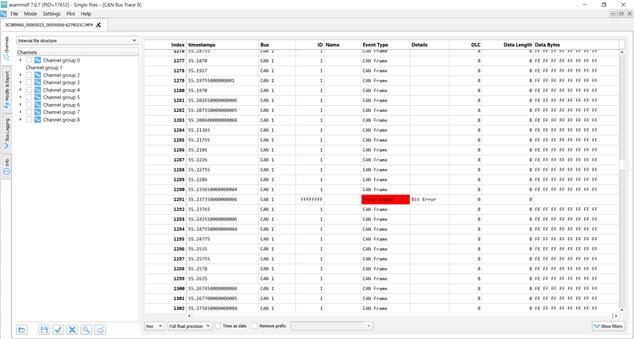

CANedge發送器位錯誤
CANedge接收器位填充錯誤
測試6：CAN幀沖突（包括重傳）
在這個測試中，我們使用與之前相同的設置，但在CANedge2發送器上啟用重傳。在這種情況下，幀沖突會導致一系列后續幀沖突，因?yàn)镃ANedge2和PCAN-USB設備都試圖重新傳輸其中斷的消息。
由于產生的位錯誤，兩者都會引發總共16個活動錯誤標志，它們被靜默CANedge2接收器檢測為位填充錯誤。然后兩個發送器進入錯誤被動模式并停止產生主動錯誤標志，這意味著它們都不能破壞總線上的CAN幀。結果，其中一個發送器將成功傳輸完整的消息，從而結束重傳，并使兩個設備都能恢復傳輸。但是，這僅持續幾秒鐘，然后發生另一次碰撞。
沖突處理是一個很好的例子，說明CAN錯誤處理在"關閉"潛在有問題的序列和使CAN節點能夠恢復通信方面很有效。如果發生幀沖突，很可能兩個CAN節點都將設置為嘗試重傳，如果不是錯誤處理和限制，則將導致阻塞。
虹科CAN/LIN數據與錯誤記錄器
虹科CANedge1讓您可以輕松地將數據從2xCAN/LIN總線記錄到8-32GB的SD卡中，并支持記錄CAN/LIN錯誤。只需將其連接到汽車或卡車即可開始記錄-并通過免費軟件/API解碼數據。此外，升級版CANedge2添加了WiFi功能，讓您可以將數據自動傳輸?shù)侥约旱姆?wù)器，并通過無線方式更新設備。
2．CAN錯誤幀記錄的示例
1. OEM原型車中的CAN總線診斷
汽車OEM可能需要在后期原型測試期間在現場記錄CAN錯誤幀。通過部署CANedge，OEM工程團隊將能夠根據實際CAN信號（速度、RPM、溫度）以及與原型系統中較低層CAN通信相關的問題進行故障排除。如果感興趣的問題是間歇性的，例如每月只發生一次或兩次，這一點尤其重要。在這種情況下，CAN總線接口不太適合，因?yàn)閾碛谐杀拘б娓叩脑O(shè)備以實現可擴展部署以更快地進行故障排除變得越來越重要。虹科車輛網絡團隊在車用CAN總線方面有著十分豐富的技術積累，歡迎通過hongchesys@hkaco.com聯系虹科車輛網絡團隊。
2. 遠程排除機器中的CAN錯誤
OEM或售后市場用戶可能需要在他們的機器中捕獲罕見的CAN錯誤事件。為此，他們部署了一個CANedge2來記錄CAN數據和相關的錯誤幀，并通過WiFi自動將數據上傳到他們自己的云服務器。在這里，錯誤會被自動識別，并向工程團隊發送警報，以便立即診斷和解決問題。虹科工業控制團隊在CAN總線等工業通訊協議方面有著十分豐富的技術積累，歡迎通過hongconsys@hkaco.com聯系虹科工業控制團隊。
