在IP核的開發過程中，面臨著許多關鍵技術，比如IP核的規格定義、基于接口的設計、IP核測試存取結構標準、IP核的驗證與打包等。對于IP核的驗證，主要是建立參照模型和測試平臺，然后進行回歸測試和形式驗證。這里參照的模型主要用于對系統功能進行驗證以及和RTL模型的對照驗證，該模型主要用Verilog HDL等語言來構造。測試平臺的建立與子模塊設計并行，搭建驗證環境和開發測試用例，并針對IP核的行為級模型對測試環境和測試用例進行調試，從而同步準備好用來仿真測試RTL級IP核的驗證環境和測試用例。
仿真和驗證是開發任何高質量的基于 FPGA 的 RTL 編碼過程的基礎。在本系列文章中，我們將分享我們設計過程中的關鍵步驟，并將基于虹科以太網IP核產品組合進行介紹。
整個過程的關鍵步驟如下：
● 面向?qū)嶓w/塊的仿真：通過在每個輸入信號上生成激勵并驗證 RTL 代碼行為是否符合預期，對構成每個 IP 核的不同模塊進行實體/塊的仿真。
● 面向全局的仿真：一旦不同的模塊被單獨驗證，則意味著下一步將整個IP仿真為單個 UUT（被測試單元）。
● (On)硬件測試：盡管擴展的仿真計劃提供了良好的可信度，但仍有許多corner的情況無法在虛擬環境中驗證。對于這些情況，需要基于硬件的測試計劃，這也是獲得高質量結果的最后一步。
在本篇文章中，我們將介紹第一步：IP 仿真的實體或塊級別是如何完成的。
面向?qū)嶓w或塊的仿真
"面向?qū)嶓w或塊的仿真"這一步驟意味著驗證在 IP 核內具有特定操作的特定實體或模塊的正確操作。每個 IP 核都由許多實體或塊組成，為了測試它們，每個實體會有不同的測試平臺，通過在輸入受到刺激時觀察設計的輸出來執行設計。這將有助于檢查預期的行為。
舉個例子就可以很好地理解一切。在這種情況下，我們將解釋虹科以太網交換機IP核的過濾數據庫。

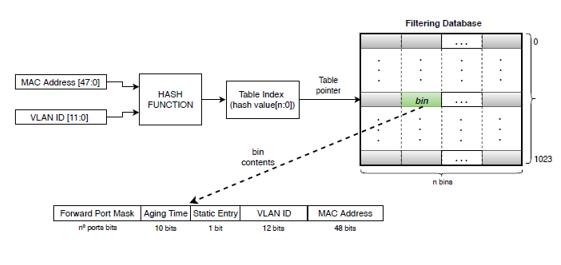

過濾數據庫存儲 MAC 地址及其相關信息以做出幀轉發決策。它是一個基于哈希的存儲器，每個地址條目都有一些存儲過濾數據的 bin。該哈希算法還生成過濾數據庫內存的索引。

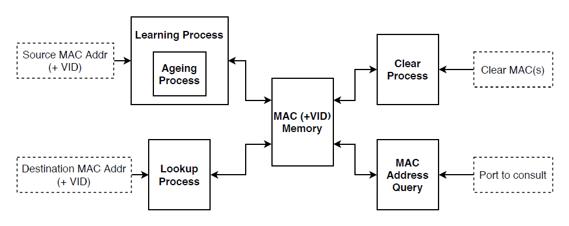

過濾數據庫執行有三個主要過程：學習、查找和老化。
● 學習過程負責在滿足不同條件時保存幀。
● 查找過程是在過濾數據庫中搜索并獲得幀的轉發端口掩碼的過程。
● 老化過程根據給定的時間段刪除舊的 MAC 條目。

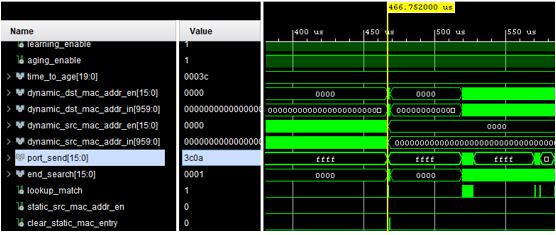

在這個仿真MAC表的具體案例中，請始終嘗試測試構成過濾數據庫功能的所有機制。從這個意義上說，就像學習不同的MAC，不同的查詢、老化是并行完成的，最后需要清除MAC表并驗證所有條目都已刪除。此外，研究并始終能夠測試可能的corner案例也十分重要。
測試和驗證復雜 FPGA 設計的第二個關鍵步驟將在后續更新的文章中展開介紹。一旦形成 IP 核的所有實體都按預期工作，全局仿真就會發揮作用。
IP核可以使開發人員減設計工作量并縮短產品上市時間。虹科目前已有豐富的IP核產品組合，包括TSN IP核、HSR/PRP IP核、以太網IP核、冗余IP核等，可以輕松集成到用戶的FPGA中。
