脈沖激光二極管提供強功率短脈沖的能力，使其成為目標指定和測距等軍事應用的理想選擇。事實上，開發這些二極管的許多歷史動機都有軍事淵源。然而，當今的技術進步和成本降低的大背景之下，在測試測量和醫學領域新的應用得以開辟。

然而，要充分利用這些二極管的潛力，精確控制其脈沖輸出至關重要。本文將深入探討如何使用任意波形發生器（AWG），特別是德思特TS-AWG7000系列，來實現對脈沖激光輸出的高效控制，同時解析這一技術背后的原理及其在多個行業中的實際應用。

一、連續激光和脈沖激光

標準激光二極管的發射功率從幾毫瓦到幾瓦的連續輻射，而脈沖激光器以較低的占空比運行輸出，因此散熱較低。脈沖激光器和連續激光器的另一個不同點是脈沖激光器輸出端面的反射率通常要低得多。

典型的連續激光器的閾值保持較低，它的發射寬度限制在5至35 μm。盡管激光閾值電流與該寬度成正比，但脈沖激光器產生的高增益允許發射寬度增加至400 μm，峰值功率也相應增加。如果不采取預防措施，這種寬度和短諧振器在高增益下的組合可能會導致旋轉，其中循環功率在增益區域內跳動，而不是在端面之間直接來回跳動。

影響激光器閾值的另一個因素是光束發散角。脈沖激光器的結構通常配置為提供小于25°的光束發散角，而典型的連續激光器則提供35°至45°的光束發散角。更緊密的光束是通過允許光子擴散到“大光學腔”中來實現的，這是橫向較弱的波導，減少了增益區域中的光子數量。由于脈沖激光結構中沒有內置橫向波導，因此該方向上的光束發散度通常為10°。

脈沖激光二極管用高電流脈沖驅動，產生短的高功率光脈沖。為了實現大多數應用所需的非常高的峰值光功率，占空比通常保持在0.1%以下。這意味著100 ns光脈沖之后會出現100 μs的暫停；換而言之，可提供重復率在千赫茲范圍內的非常短的脈沖。最大脈沖長度通常在200 ns范圍內；更常見的是3到50 ns之間的脈沖。產生這些光脈沖需要10 A左右的電流。如此高的電流水平需要快速開關晶體管和適當?shù)碾娐罚须姎膺B接保持盡可能短以減少電感損耗。

在受益于連續激光技術進步的同時，脈沖激光器也經過了優化，可在其獨特的應用中提供高性能并促進經濟生產。當?shù)谝慌逃肎aAs脈沖激光器問世時，其波長為905 nm。它接近硅探測器的峰值響應度，并且附近有一個水吸收峰，這減少了環境光的干擾并提高了探測靈敏度。隨著新技術和基于不同半導體材料的激光器的出現，生產各種波長的激光器變得可行。在1550nm范圍內工作的激光器因其出色煙霧種的傳輸能力而受到更多關注。另一個明顯的優點是，與較短的波長相比，該波長對視力的危害較小。

脈沖激光二極管的許多應用都是重要測距應用的變體，其中通過測量從目標反射或反向散射的激光脈沖的飛行時間來計算目標距離。利用這一原理，一些更復雜的儀器可以在長達10公里的距離內進行精確測量。例如，警用激光“測速槍”可以在1000米（3300英尺）的高度測量高達155英里/小時（250公里/小時）的車輛速度，精度為1%到3%。與傳統的射頻測速槍不同，傳統的射頻測速槍直接根據反射信號中的多普勒頻移的大小來測量速度，而激光測速槍通過比較不同時間的距離測量來計算速度。

由于成本降低，對眼睛安全的測距儀已可用于各種娛樂活動。例如，獵人可以購買激光測距設備來測量到目標的距離，在數百米的范圍內精度可達一兩米。

同樣，高爾夫球手可以購買便宜的激光測距儀來嘗試改善他們的障礙。在一些人可能認為在某些應用中，汽車工程師正在開發基于脈沖激光二極管的測距儀，以警告駕駛員注意危險。激光測距傳感器也被廣泛使用。脈沖激光二極管在汽車防撞系統中提供光信號，用作船舶的導航輔助設備，特別是在港口。

在激光安全掃描儀中，脈沖激光二極管會在自動化生產線等潛在危險區域周圍形成光幕。使用編碼脈沖發射，可以監控二維窗簾以區分想要的形狀。脈沖激光二極管的高峰值功率與雪崩光電二極管結合使用時，可提供區分形狀所需的靈敏度。除了充當安全接口之外，此類設備還可以提供遠程管理和診斷功能。類似的系統越來越多地部署在智能高速公路上，以調節流量并識別收費站的車輛。

此外，重要的研究支持脈沖激光二極管在激光針灸和治療等醫療應用中，具有明顯的傷口愈合能力。這里優選625至905 nm光譜范圍內的波長。后者的波長深入滲透到組織和骨骼中，以減輕關節的疼痛、腫脹和炎癥以及其他疾病。激光必須是脈沖的，以達到穿透和吸收所需的功率，而不損壞細胞。

使用激光二極管生成短而強大的脈沖代表了一種適用于各種應用的使能技術，而由于技術或經濟原因，連續激光二極管無法解決這些應用。Laser Components和其他制造商已開發出商業產品，并為此類應用提供850、905和1550 nm的器件，具有多種輸出功率和發射面積，包括單個發射器和堆疊器件。

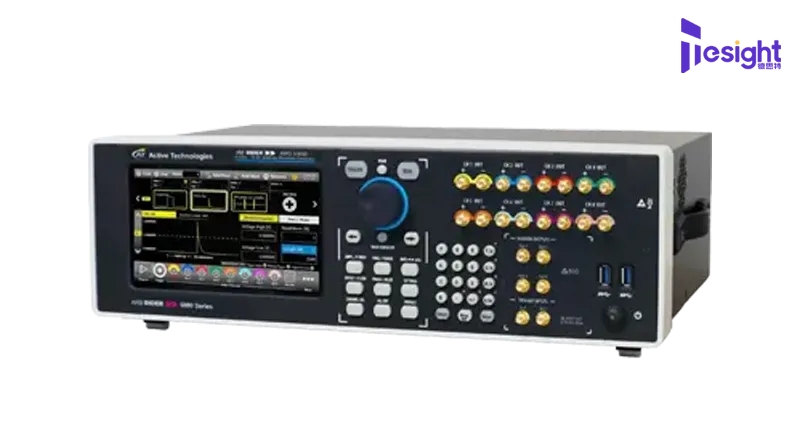

德思特TS-AWG7000允許您直接控制脈沖激光二極管，或使用電光或聲光調制器間接控制它。

脈沖激光二極管需要以高振幅和非常短且窄的脈沖進行驅動：德思特TS-AWG7000可以創建矩形、高斯、指數形狀脈沖，振幅高達5 Vpp、110 ps的上升和下降時間以及最小脈沖寬度230皮秒。

以下屏幕截圖顯示了使用德思特任意波形發生器UI界面下，輕松創建不同脈沖并通過示波器顯示它們的可能性。

德思特TS-AWG7000系列為您提供極其靈活的高性能解決方案，可生成應對當今量子光學、光子學和激光應用挑戰所需的所有類型的脈沖或信號。
