Modbus轉profinet網關在天津燃油公司的應用案例
本文主要介紹北京微硬創新科技有限公司（以下簡稱微硬創新）生產的modbus轉profinet網關PNMD485-K20連接電動閥門的使用方法：
1.案例簡介：本案例現場在天津市燃料油公司，該公司擁有15萬噸儲油設施， 本案應用于3~6號罐組。每個罐組有6~12個不等的油罐，每個油罐有兩個電動閥門控制油罐的進油和出油。電動閥門采用的是modbus的通訊協議，PLC使用的是西門子1200系列PLC，現場采用PROFINET工業以太網通訊，由于油罐與控制室距離較遠，所以現場采用微硬創新生產的WYS208/2F兩光六電光纖以太網交換機。本案例的目的是在中控室控制油罐的進油、出油的開關以及電動閥門的位置等操作。
2.案例說明：微硬創新生產的modbus轉profinet網關PNMD485-K20在使用時，不需要進行其它編程，只需根據被連設備給的通訊點表進行簡單的配置即可。需要關心的以下幾點：
（1） 被連設備是MODBUS通訊的主站還是從站？
本例電動閥門是作為MODBUS的從站，所以PNMD485-K20作為MODBUS主站。
（2） 被連設備有幾臺？每臺的設備地址是多少？每個設備的MODBUS通訊協議格式是什么？
本例每個油罐使用一臺PNMD485-K20，每臺PNMD485-K20帶兩臺電動閥門，電動閥門設備地址分別設置為1號和2號，（本案例每個罐區有6~12個油罐設置方式相同）
波特率:19200
數據位：8 校驗位：無
停止位：1
（3） 被連設備有那些參數需要在PLC里面進行讀寫，這些參數在MODBUS哪些地址區，參數對應的MODBUS地址是多少？

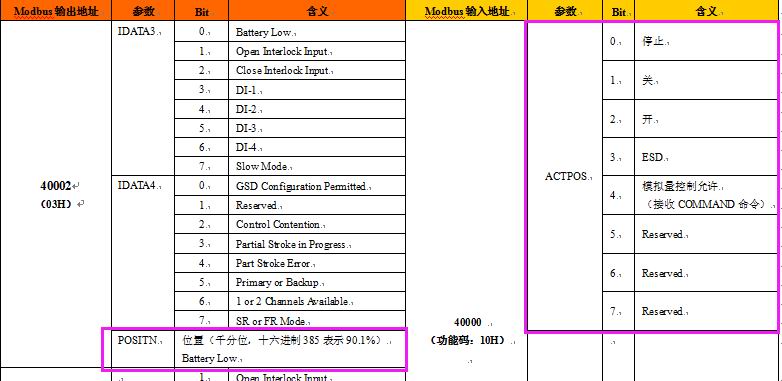

通訊規約如下表一：本案例需要讀取電動閥門的位置（modbus 地址40002），寫閥門的停止，關，開等命令 （modbus 地址40000的bit0，bit1， bit2····）
表一：
（4） PLC的IP地址和名稱
本案例西門子PLC的IP地址 192.168.20.208 ，PLC名稱：PLC_1

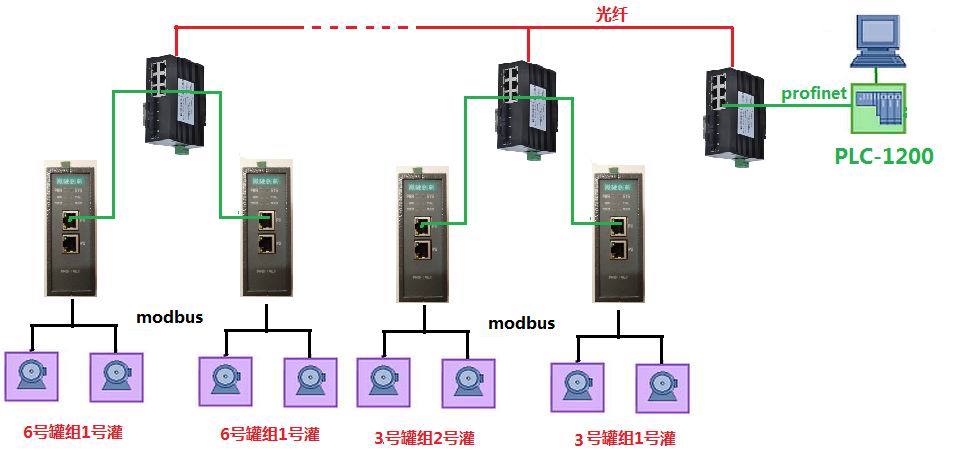

（5）應用網絡圖簡圖：
3.案例配置：導入XML創建新項目
(1) 打開博途軟件

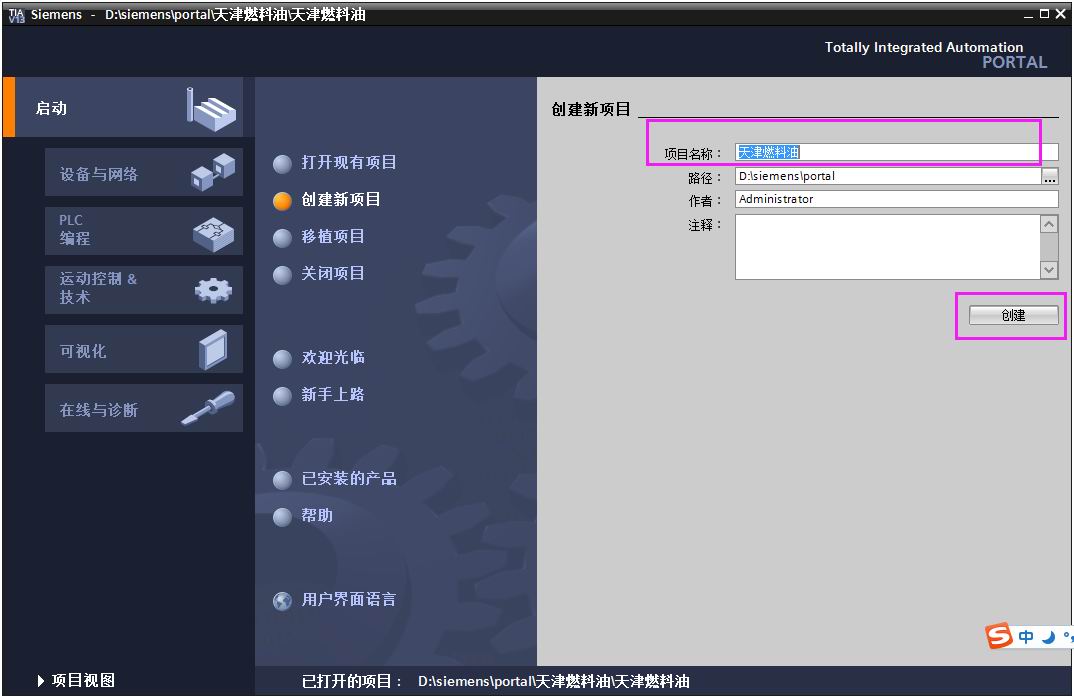

“TIA Portal V13 ”創建新項目—>輸入項目名稱—>創建。圖3-1：
圖3-1

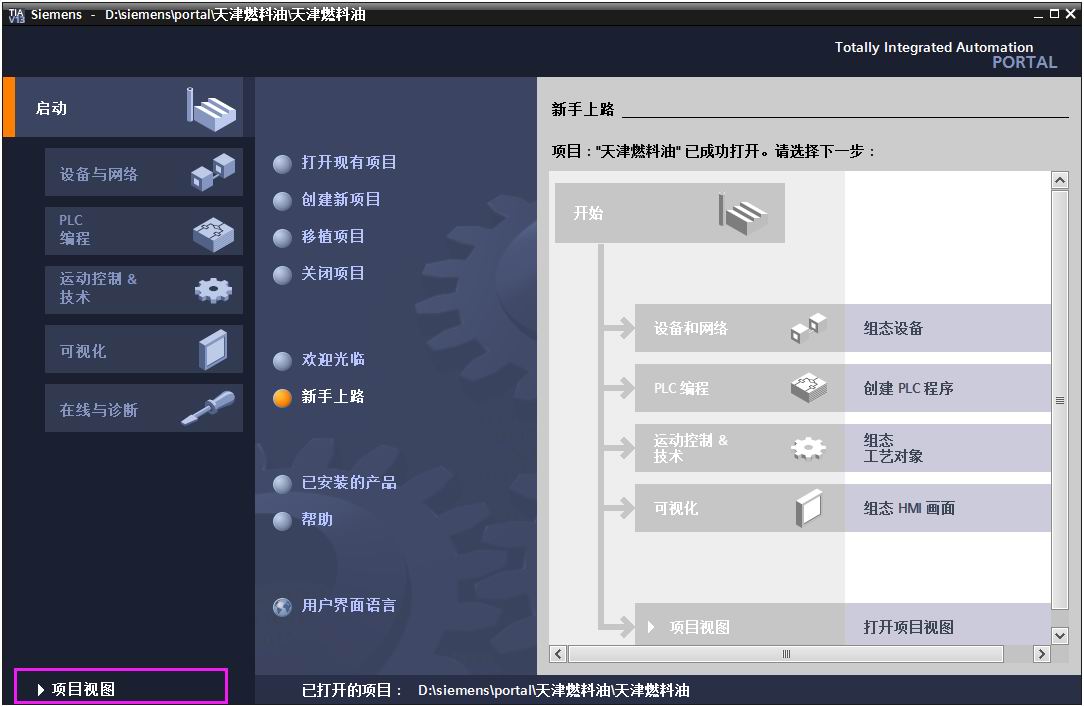

（2）點擊項目視圖，如圖3-2
圖3-2

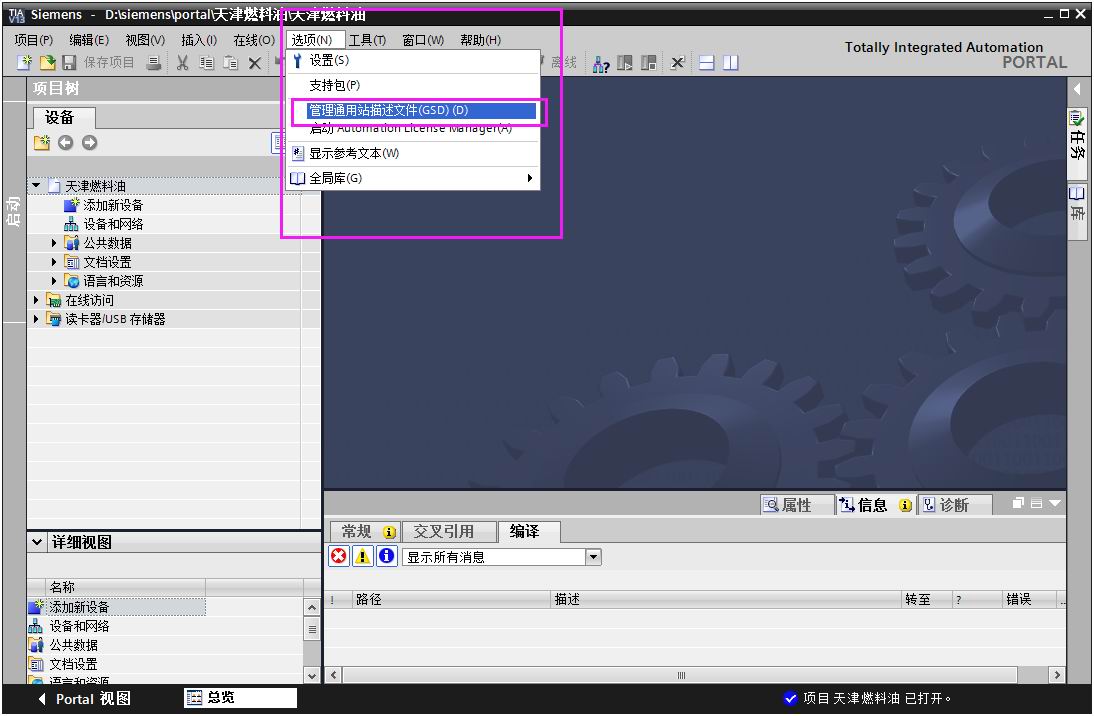

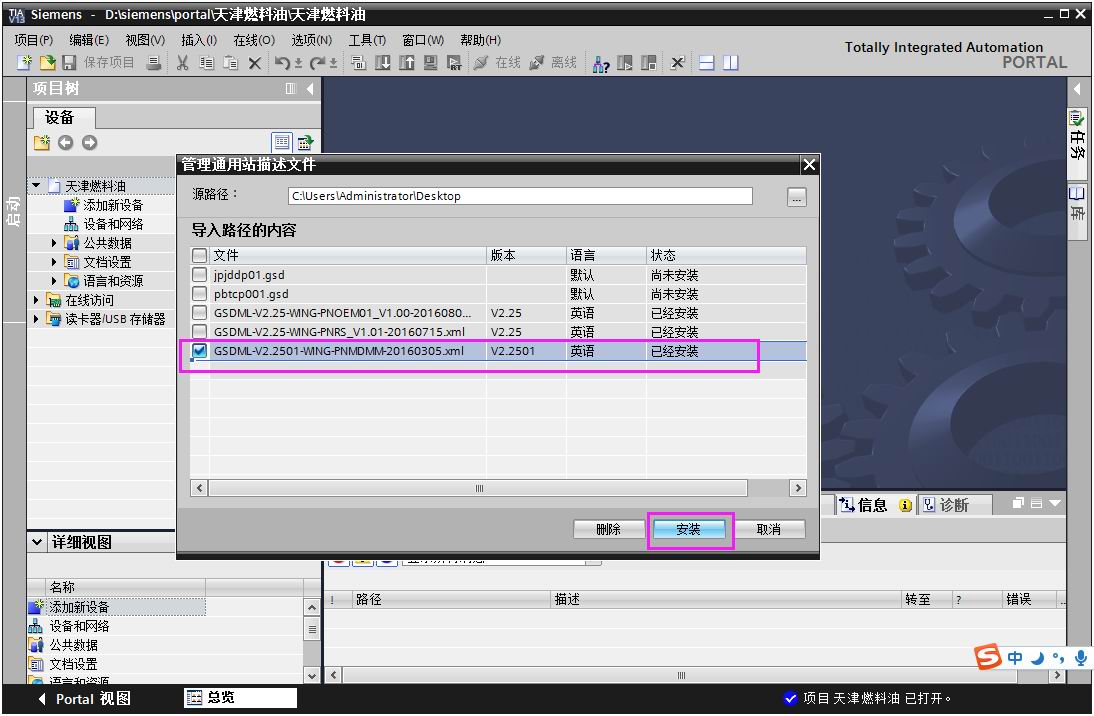

（3）安裝XML文件3-3、3-4
圖3-3
圖3-4

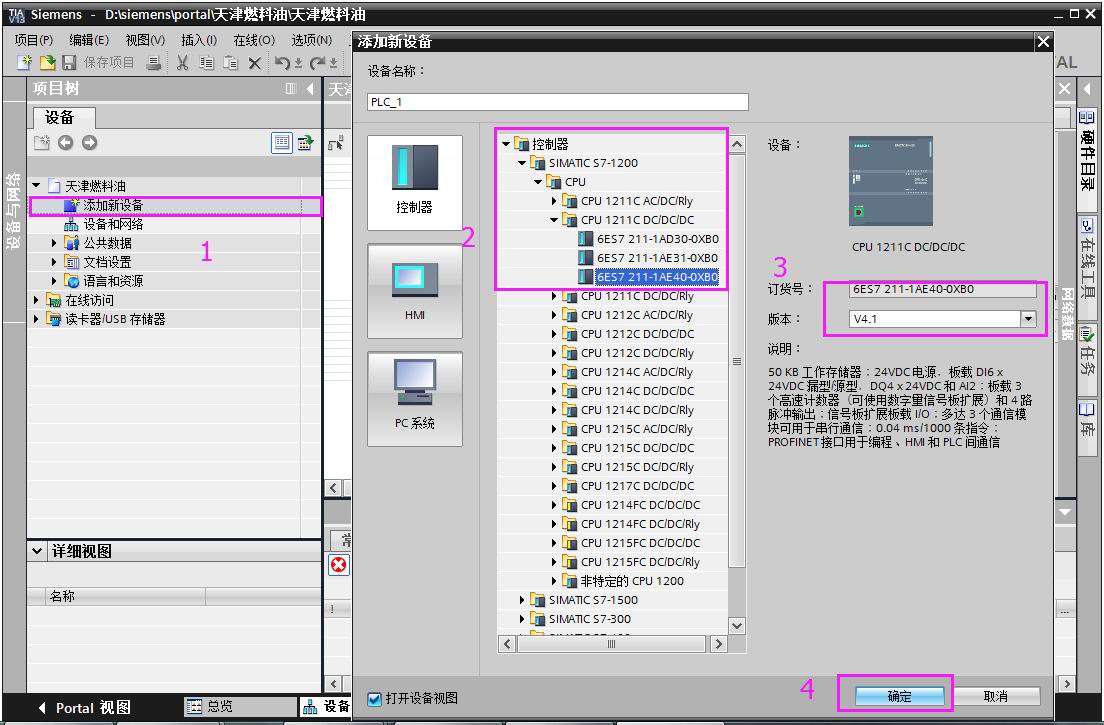

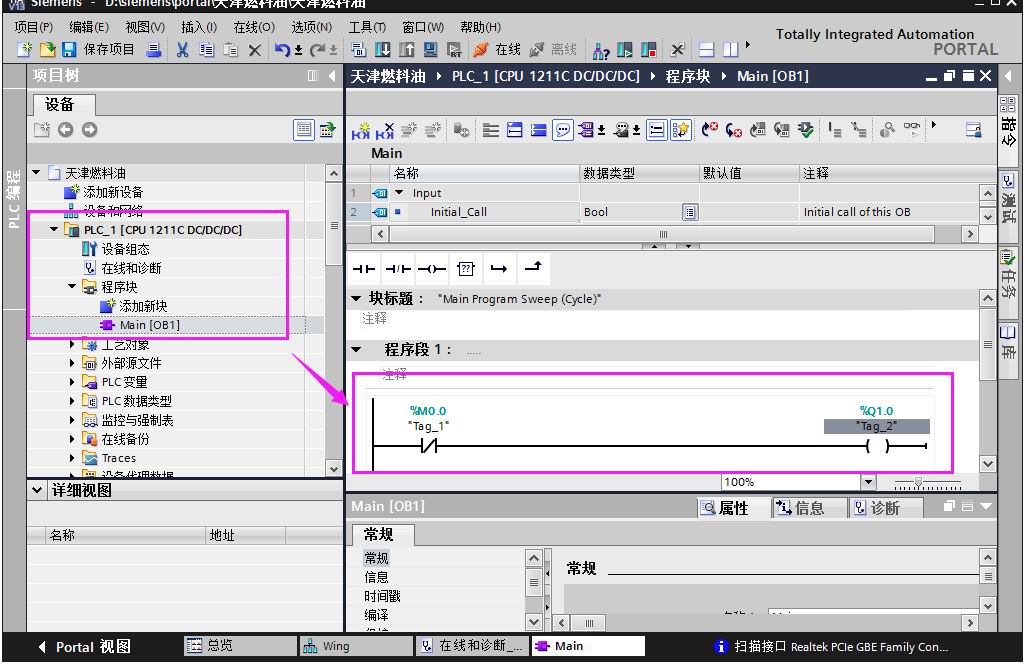

（5） 硬件組態----創建PLC，如圖3-5
圖3-5

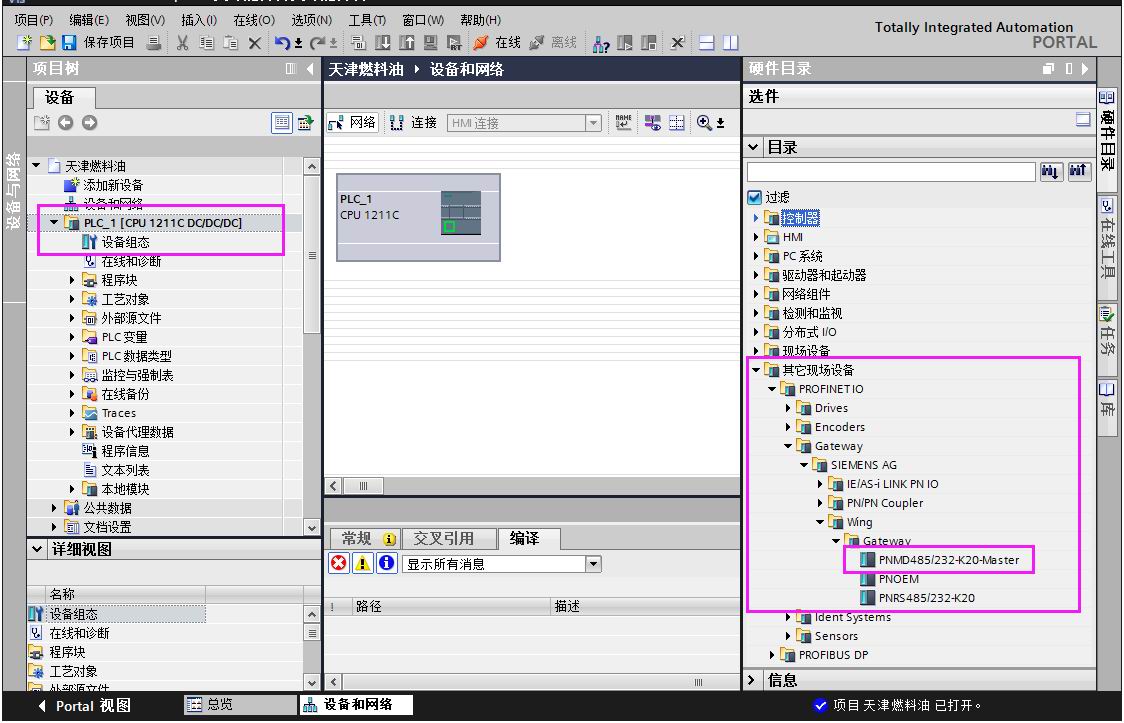

（6） 硬件組態----創建PN從站，如圖3-6
圖3-6

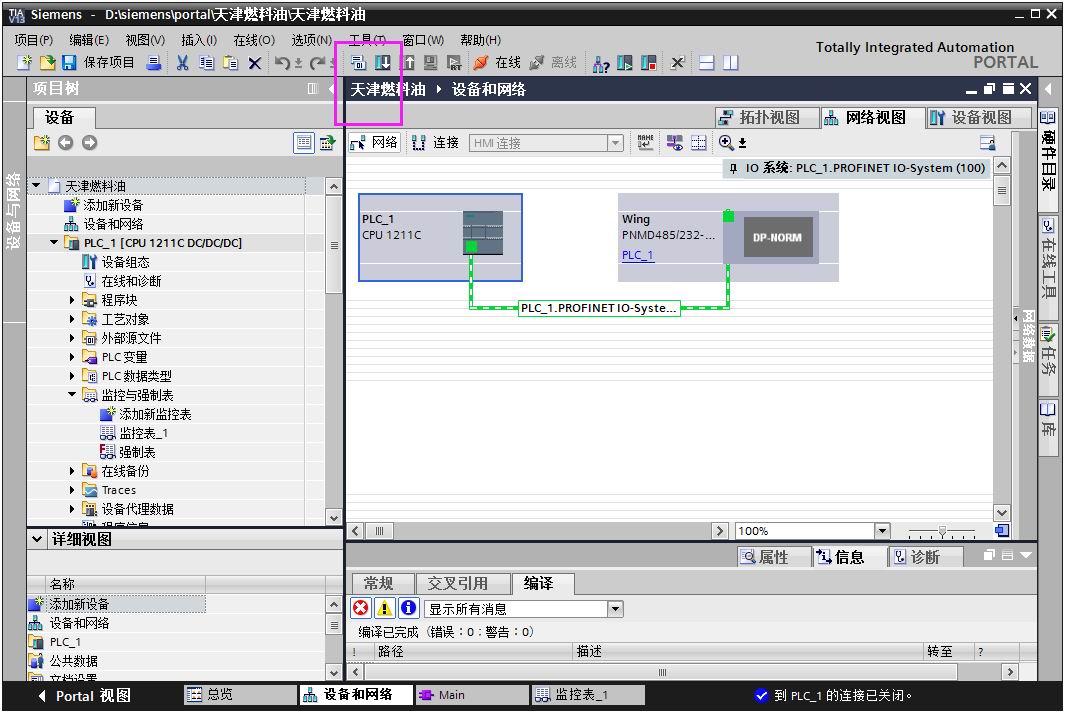

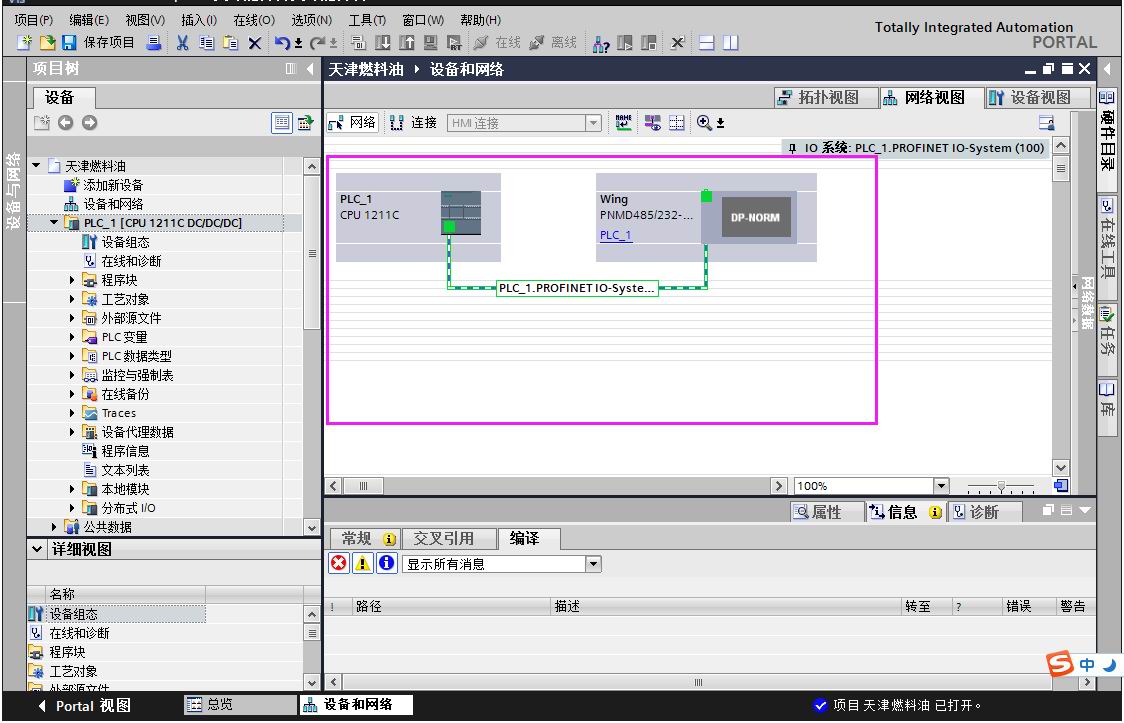

（7） 硬件組態---- 構建PROFINET鏈接，如圖3-7，3-8
圖3-7
圖3-8

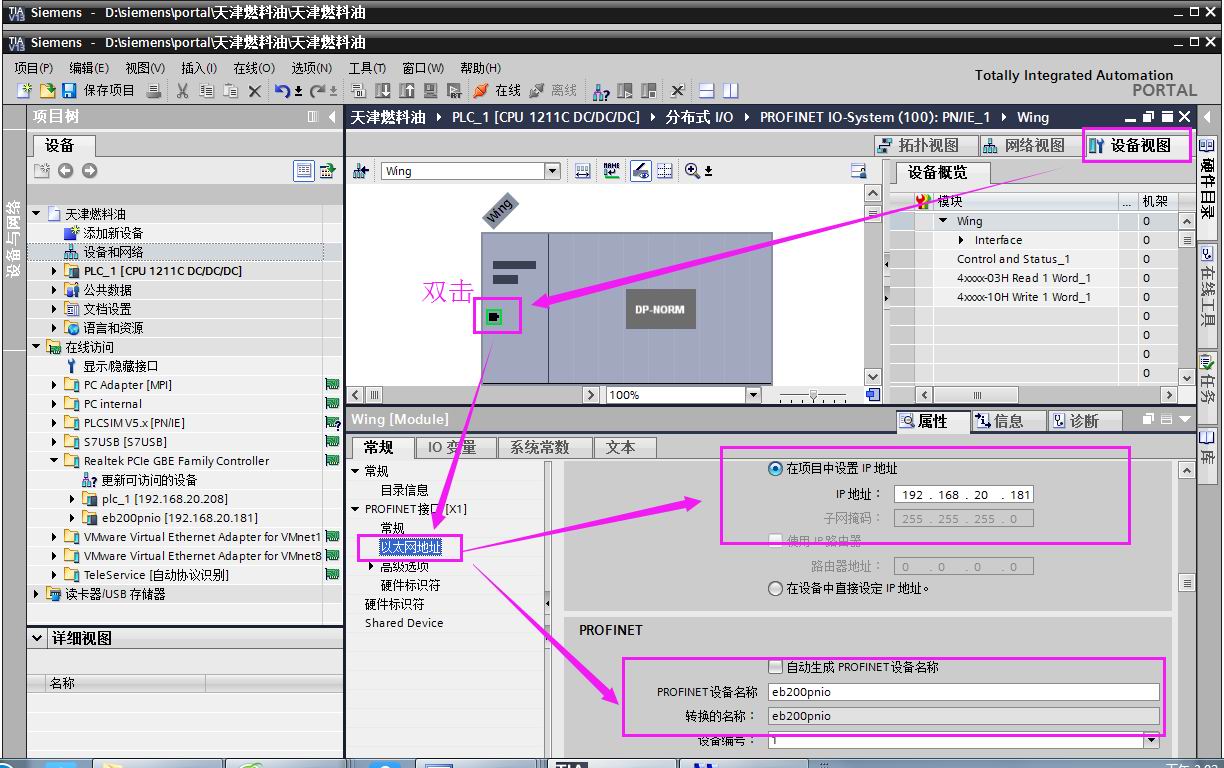

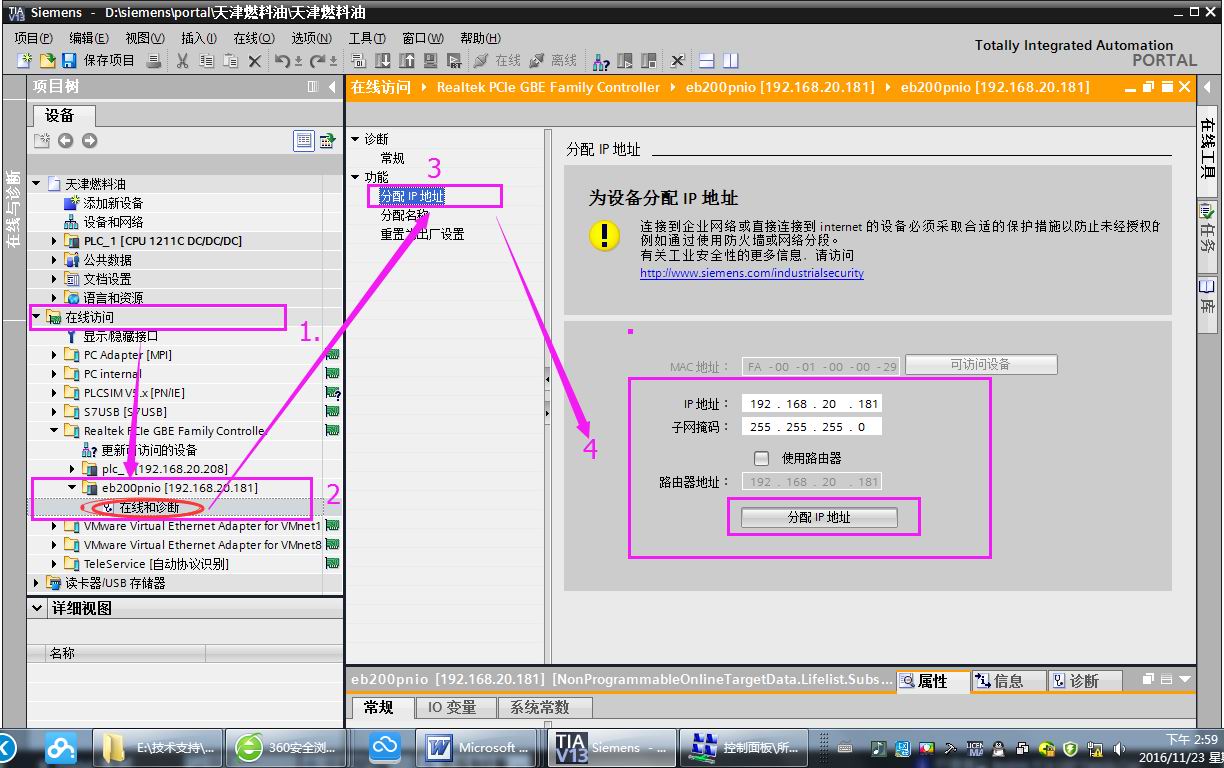

（8） 硬件組態----修改組態Modbus轉profinet網關PNMD485-k20的IP地址和名稱（IP地址要和實際的PLC地址在同一網段，名稱要和PNMD485-k20一致），如圖3-9
圖3-9
（9） 硬件組態----設置PLC的IP地址和名稱，（此處設置的參數要和PLC實際參數一致），如圖3-10
圖3-10
（10） 硬件組態----設置組態的Modbus轉profinet網關PNMD485-K20的IP地址和名稱，（此處設置的參數要和PLC實際參數一致），如圖3-11
圖3-11

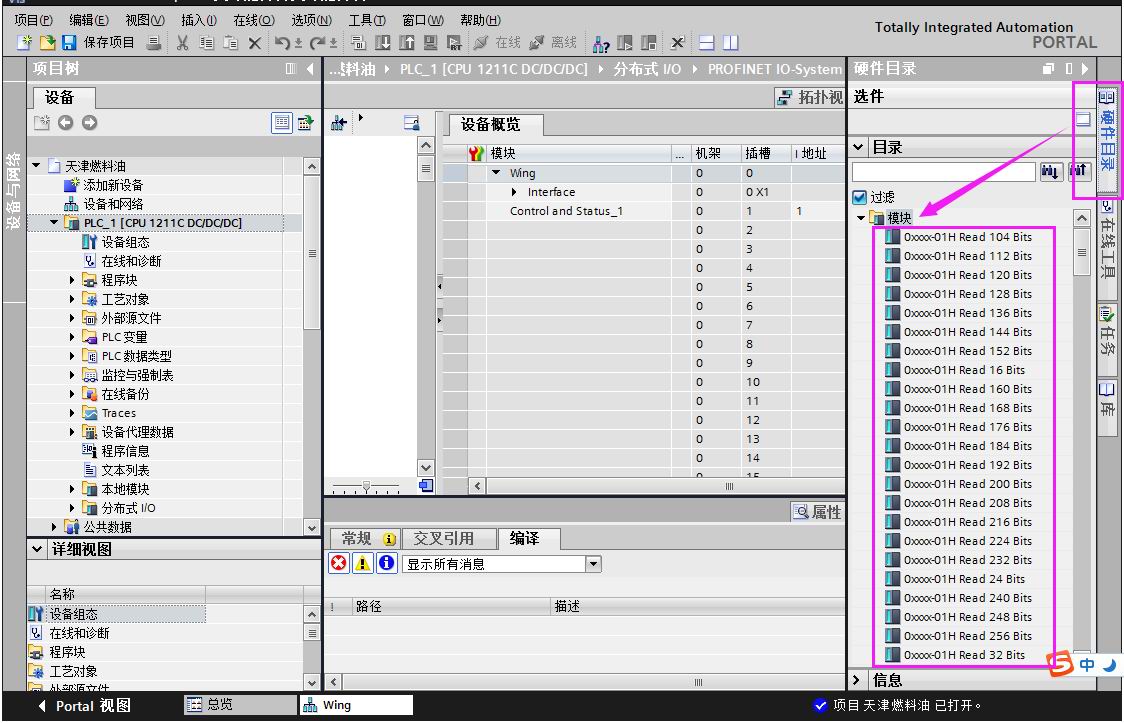

（11） 硬件組態----配置組態的模塊參數（包含被連設備的波特率、校驗位等信息，此處設置的參數要和被連設備實際參數一致），如圖3-12
圖3-12

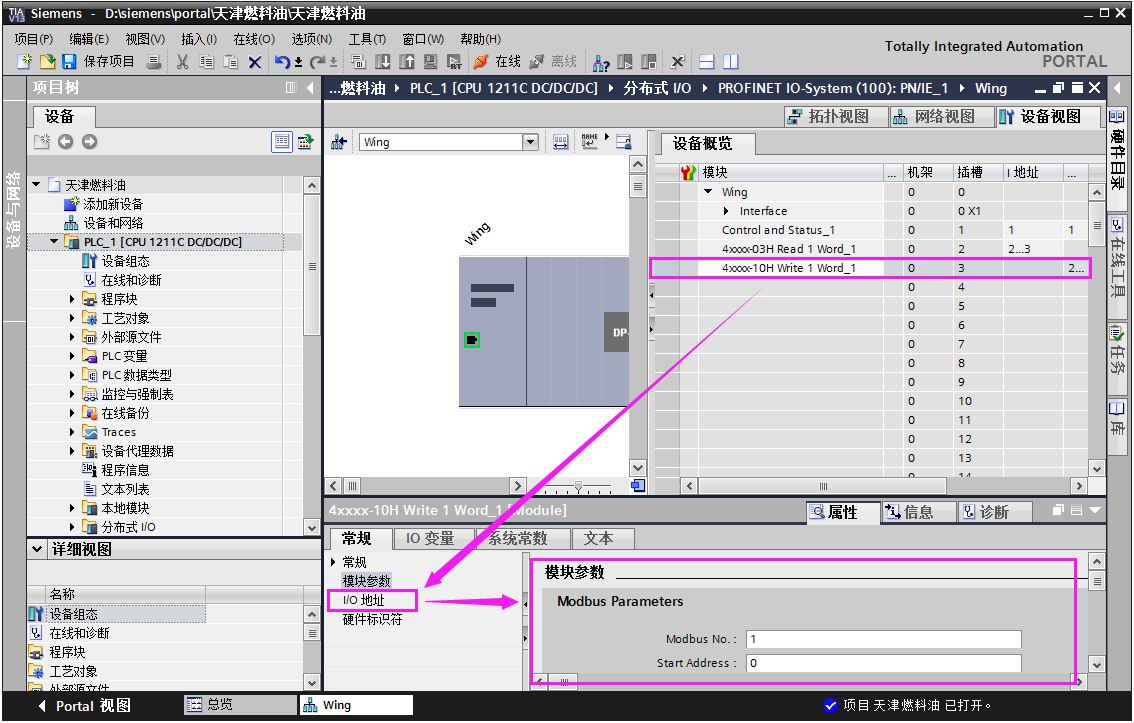

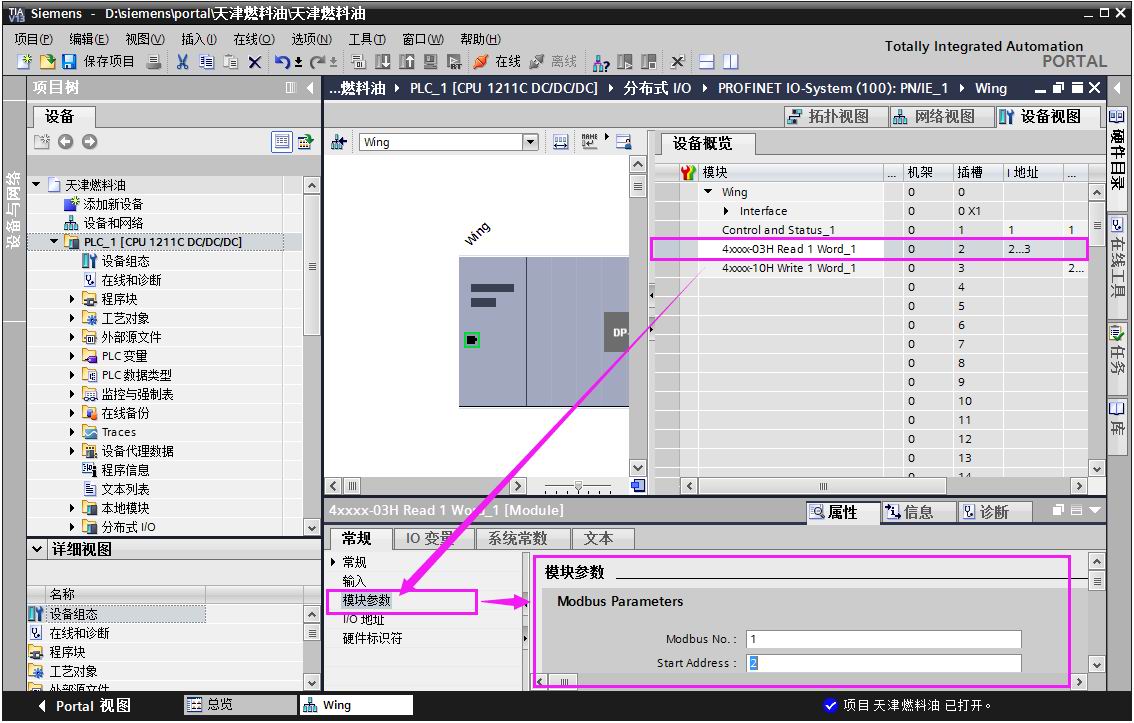

（12） 硬件組態----配置主站讀寫被連設備報文，如圖3-13，3-14，，3-15
圖3-13
圖3-14
圖3-15
（13） 硬件組態----啟動Modbus轉profinet網關，如圖3-16
圖3-16
（14） 硬件組態----編譯下載程序，如圖3-17

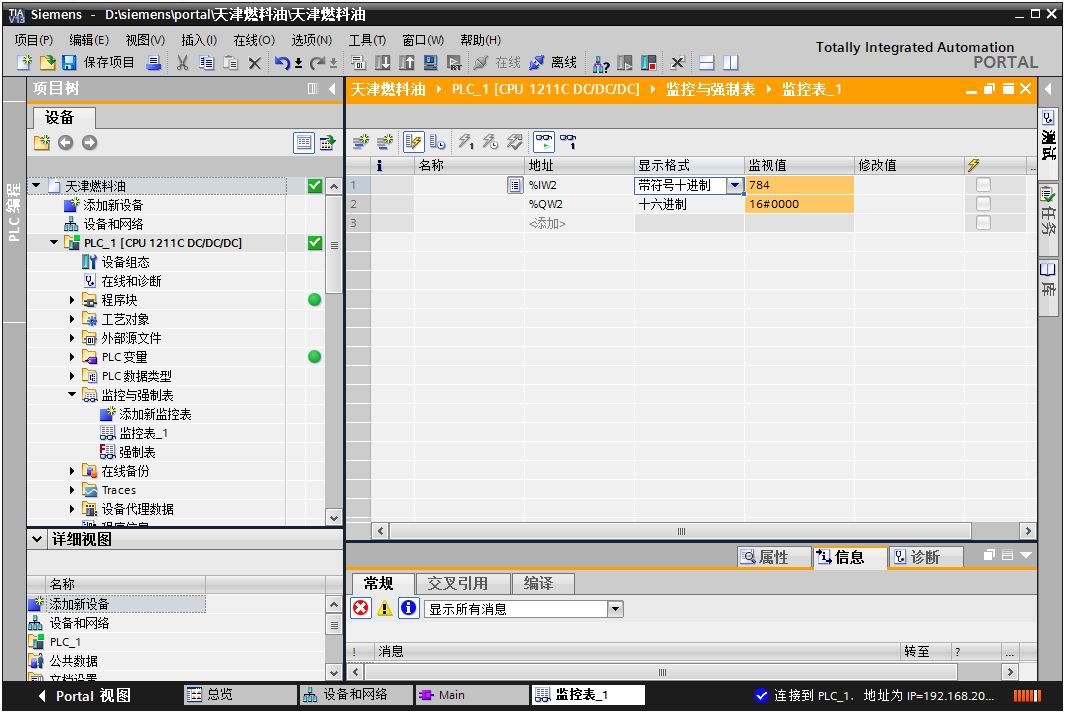

（15） 讀寫參數測試 ：IW2 讀取的是 電動閥門MODBUS地址40002的參數。如圖3-18
QW2 的bit2位表示開閥門，當該值置位，則可以看見閥門開動作。同理，可進行停止和關動作。
總結：經過上面簡單的modbus轉profinet網關配置，用戶可以很輕松的完成PROFINET和MODBUS的協議轉換，在PROFINET總線協議下讀寫MODBUS設備的數據。
