在構建PROFIBUS網絡的過程中，PROFIBUS-DP從站可選用的國內的廠家設備越來越多，儀表、變頻器、軟啟動器、編碼器、執行機構、電機保護器等等，都有相關的廠家設備帶有PROFIBUS-DP接口。但是PROFIBUS-DP主站控制器目前國內還相對較少，因此成本還很高。
在我們做項目的合作伙伴中，我們應用了一款較為經濟的PROFIBUS-DP主站控制器，下面來給大家介紹下。這是一款開疆智能公司研制的PROFIBUS-DP主站控制器，編程配置軟件是自主研發的ProfiSys7，我們把它用在污水處理廠構建的PROFIBUS-DP網絡中。由于業主和設計院沒有指定主控制器的廠家，因此我們擁有對主控制器的選擇權。
由于污水處理廠的分站比較分散，并且單站點數較少，我們制定了這樣的方案：采用開疆智能公司的CPU315-DP/NET，配我們微硬創新的M系列PROFIBUS遠程IO模塊，這樣構建PROFIBUS-DP網絡的整體成本大大降低。整廠共用了六套開疆智能的CPU315-DP/NET，每套的配置基本一樣，包含11個PROFIBUS-DP從站DP-AI4和一個MODBUS轉PROFIBUS網關PBMD485-K20，六套控制器通過以太網連接起來，經過交換機進入控制室。ProfiSys7配置界面截圖如下：

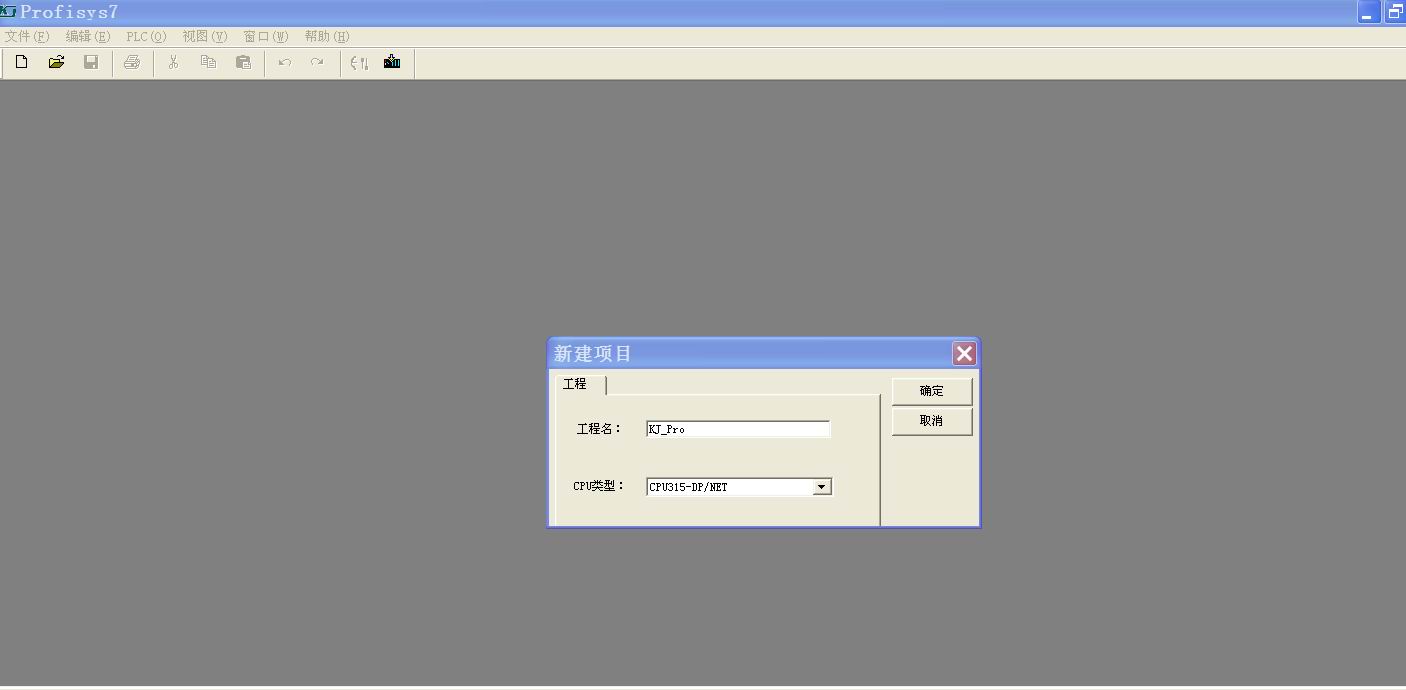

新建項目

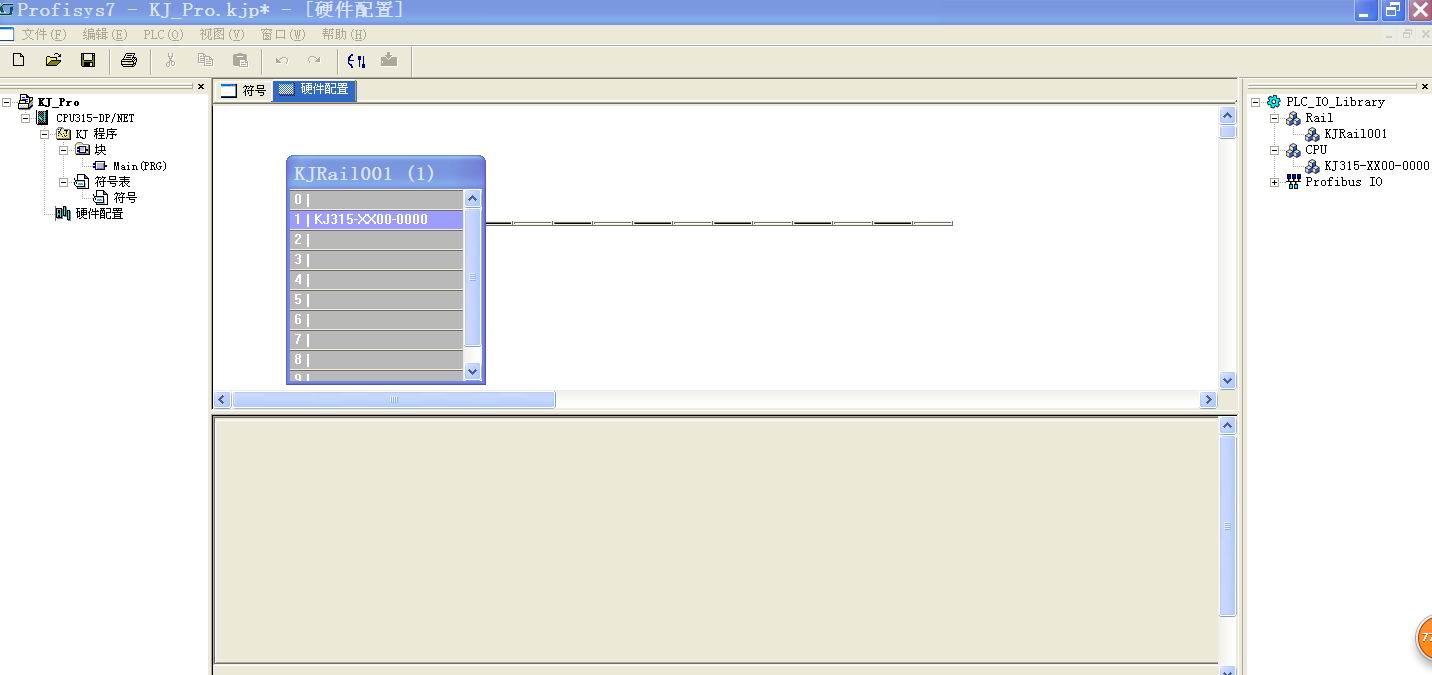

進入硬件配置

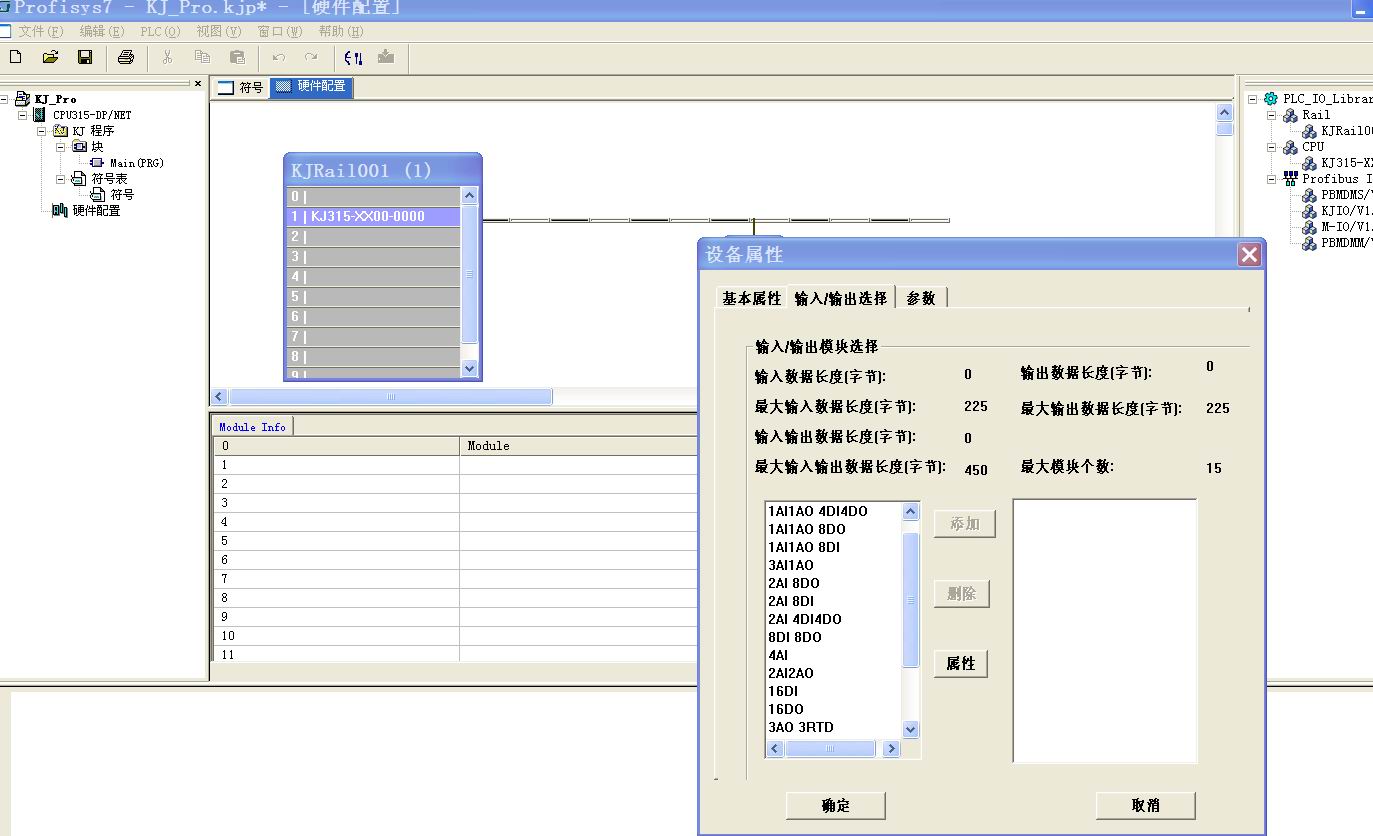

選擇DP從站DP-AI4

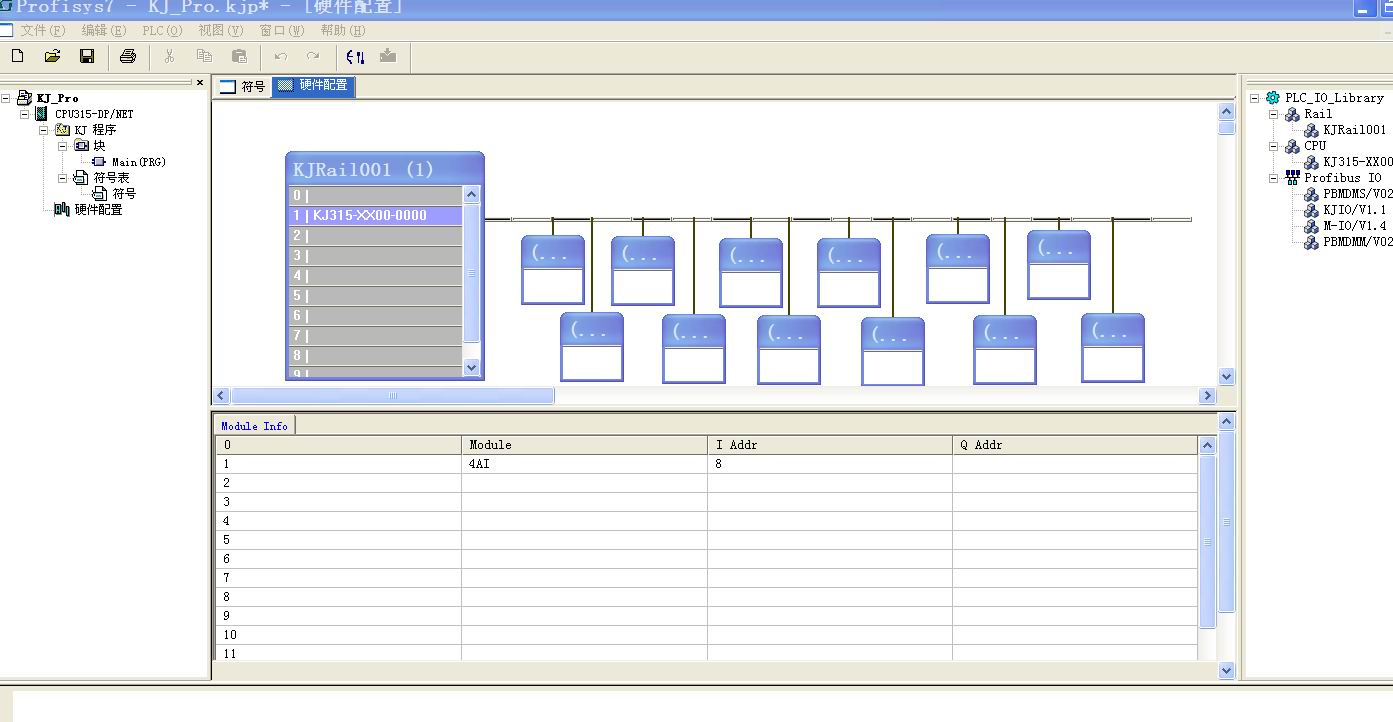

配置11個DP-AI4

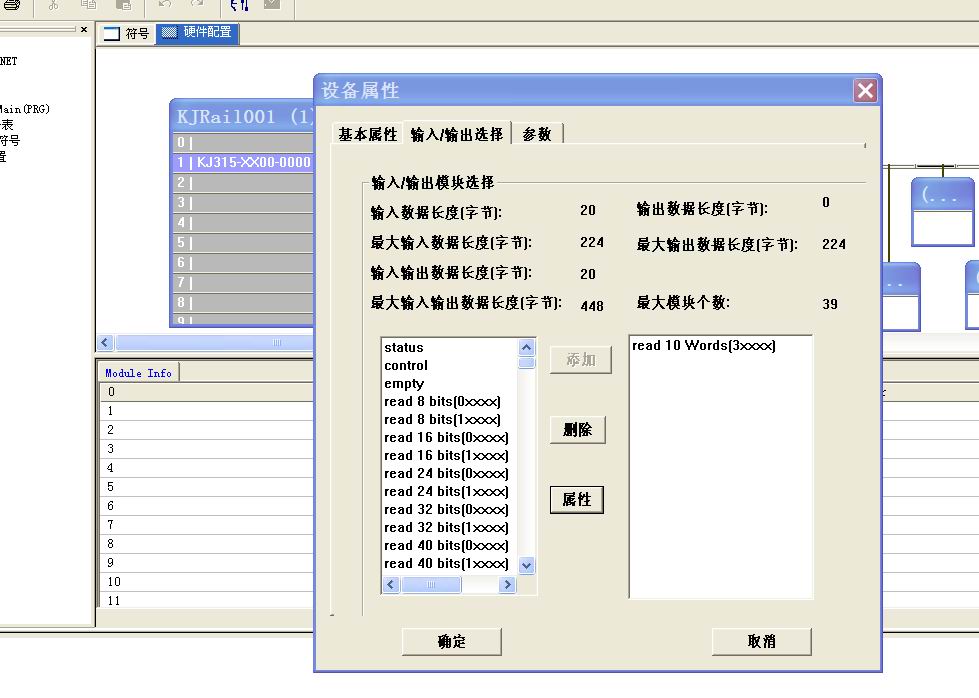

配置MODBUS轉PROFIBUS網關PBMD485-K20

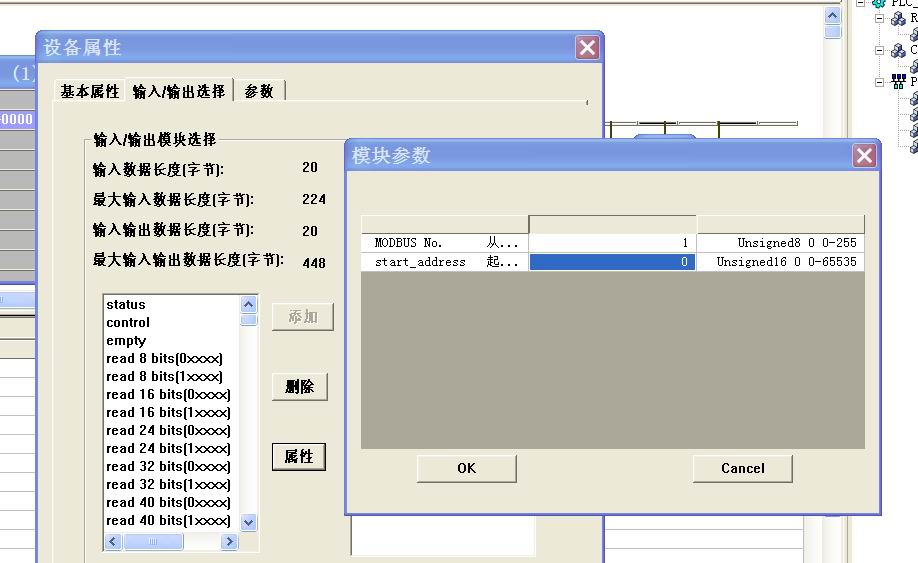

設置網關的MODBUS站號和寄存器起始地址

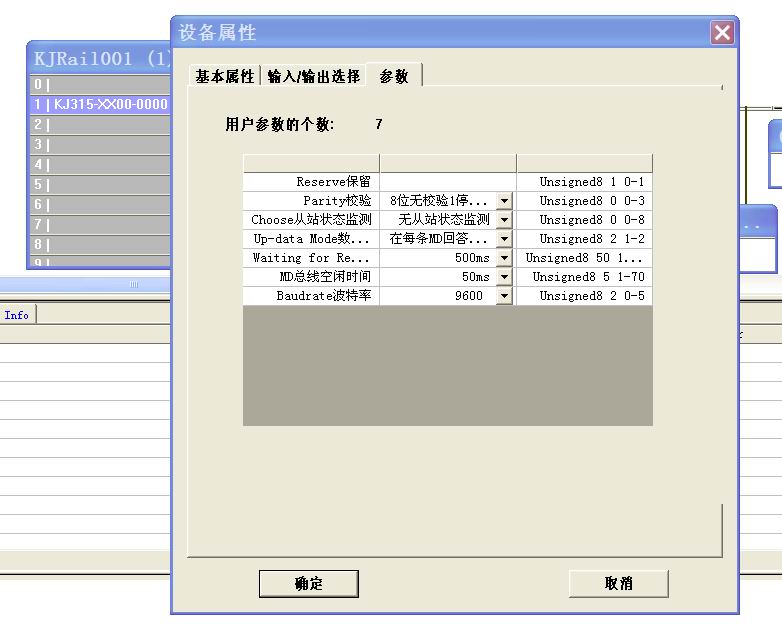

設置網關的RS485通訊波特率、奇偶校驗等參數
下面是梯形圖編程的界面

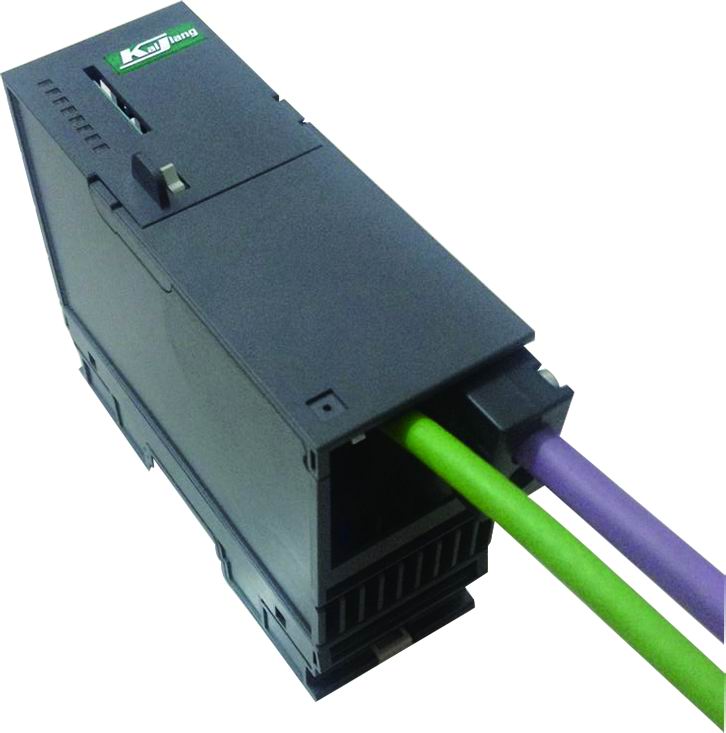

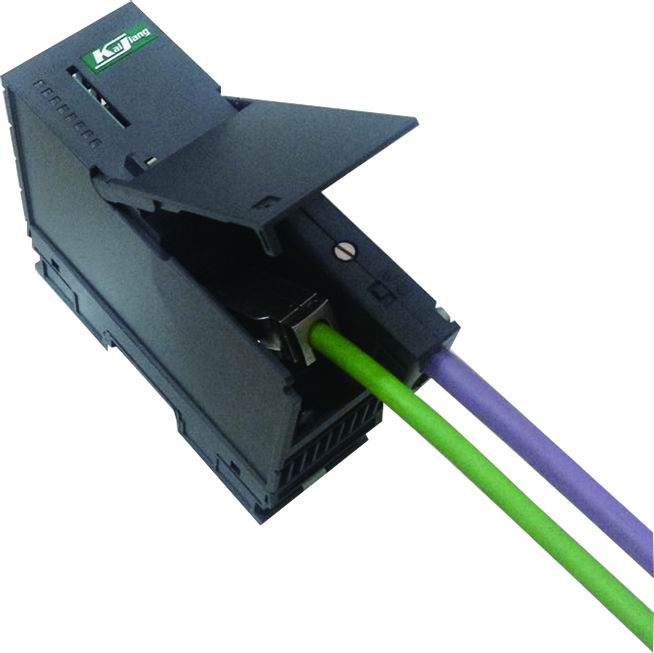

總的來說，該款PROFIBUS-DP主站控制器用起來還是非常順手的，硬件配置和STEP7比較接近，拖拽DP從站十分方便；梯形圖編程和STEP7的風格也很類似，因此用起來得心應手。上兩張實物的控制器圖片：
是不是很像西家的產品外形，哈哈！不過安裝不用專用導軌，只需要標準的35毫米導軌就可以安裝了，還是很方便！產品運行還是挺穩定的，調試過程中有一個DP從站始終不太穩定，時好時壞，關鍵這個站的數據還是上傳給環保局的，經過排查，范了比較低級的錯誤，一臺電機的線纜和DP線有5米長是在電纜溝里，，緊挨著，電機一啟動，DP通訊就受影響，強弱電分開就好了，就這么簡單。重要的事情說三遍，強弱電分開，強弱電分開，強弱電分開。
