第一部分：概 述

SQG-HW智能混水溫控系統系統

    石家莊圣啟科技有限公司自主設計研發的SQG-HW智能混水溫控系統系統，是利用自動化控制技術、傳感技術、PLC無線通信技術為一體的自動化監控管理系統。

     該系統充分利用自動化控制技術對熱水、冷水管道集中監控，可監測水管道流量、流速、壓力、水箱的液位、溫度等，并通過無線通信技術將設備運行狀態清晰的顯示給用戶。

第二部分：系統組成結構

（1）系統組成部分

     SQG-HW智能混水溫控系統系統主要包括：總控平臺主機和控制節點分機。

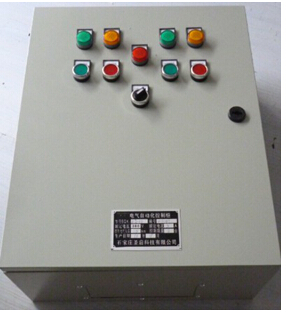

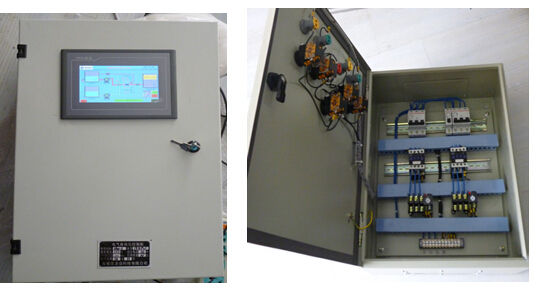

      ◇總控平臺主機——主要是由智能一體化人機界面觸摸屏、PLC及控制編程、數據采集傳輸模塊、開關電源、控制柜體、聲光報警輸出、4-20mA信號等構成的。

      ◇控制節點分機——主要包括液位變送器、水泵控制柜、溫度傳感器、壓力表、蝶閥、調節閥、流量計、安裝配件等。

第三部分：運行模式及原理流程圖

（1）系統啟動運行模式

    ◇流量監控模式-----用戶根據現場實際情況設定流量，點擊啟動；當實際流量等于設定流量時，停止系統。

◇液位監控模式-----通過液位高低設定啟動系統，點擊液位啟動模式后，當實際液位低于設定的低液位值開啟系統，當實際液位高于設定的高液位值時停止系統。當實際液位再次低于低液位設定值時在開始開啟系統以此循環。

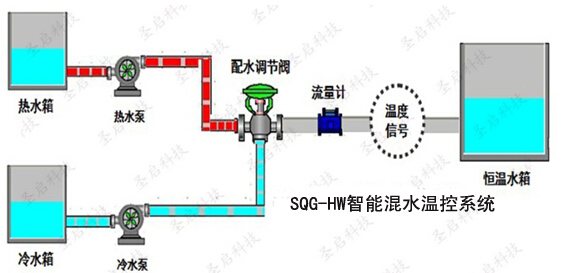

（2）運行原理流程圖

    SQG-HW智能混水溫控系統系統利用自動控制技術可將熱水與冷水進行配比，進而達成恒溫水。

第四部分：控制特點功能

（1）高精度

    混水誤差能夠控制在±1℃內。

（2）自動溫差循環

    通過設定熱水箱、冷水箱與恒溫水箱的溫度值，可實現水泵自動啟閉，管道水循環流動，保持恒溫水箱的恒定溫度。

（3）手動/自動、遠程控制功能

    支持手動控制、自動控制、遠程控制水泵的啟停，控制模式可切換。
（4）電腦全面智能控制

     全面實現對流量、流速、水量、液位、壓力、溫度、電輔助加熱的智能化的監測與控制。

（5）參數顯示設置功能

    現場顯示被監測設備的工作狀態，顯示水位、壓力、流量、溫度等監測數據。可以現場或遠程讀取、修改、設置測控終端的工作參數。

（6）聯動集成功能

     具備多種標準接口協議，設備可進行擴展冗余，可與現有工作設備進行聯動集成設計，最大限度的節約資源，降低成本。

（7）實時報警功能

    流量超限、水位超限、控制柜保護、水泵工作狀態變化，立即上報告警信息。

（8）維護方便

    支持就地、遠程設備維護，及時更新設備，確保系統的正常運行。

第五部分：操作界面展示

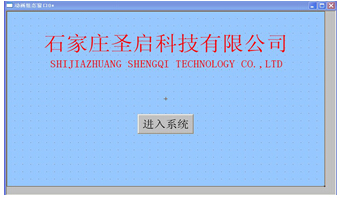

（1）登錄管理界面

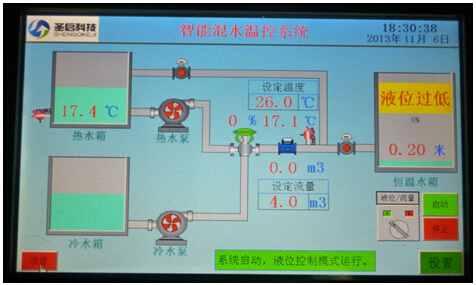

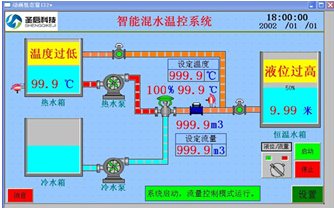

（2）系統監控運行

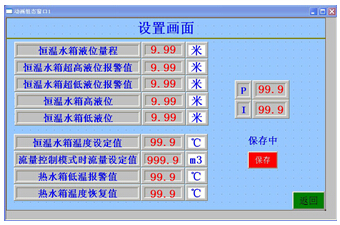

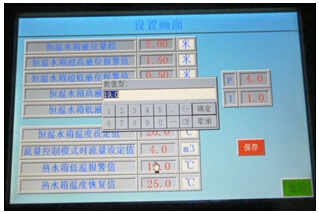

（3）數值設置
