AKH-0.66/K-P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。
用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍300-5000A，二次輸出5A、1A，主要準確級有：5P10。
符合標準
產品符合國標GB1208-2006
技術指標
l 保護CT一次電流300-5000A，二次電流5A，1A
l 額定工作電壓AC0.66kV（等效AC0.69kV，GB/T156-2007）
l 額定頻率50-60Hz
l 環境溫度-30℃~70℃，最高耐溫120℃
l 海拔高度≤3000m
l 工頻耐壓3000V/1min 50Hz
l 用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所
選型說明
l 根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。
l 工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h；
l 根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流；
l 產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2；S1表示P1的同名端，S2表示P2的同名端；
l 測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格；
l 注意根據母排的規格和根數，選用相匹配窗口大小的互感器。
規格尺寸
|
尺寸
規格型式 |
外形尺寸 |
穿孔尺寸 |
安裝尺寸 |
備注 |
|
W |
H |
D |
M |
N |
a |
e |
重量 |
|
K-P-120×60 |
164 |
214 |
52 |
108 |
49.5 |
62 |
122 |
1.6-1.8 |
|
K-P-160×80 |
184 |
254 |
52 |
120 |
49.5 |
82 |
162 |
2.8-4.0 |
范例：

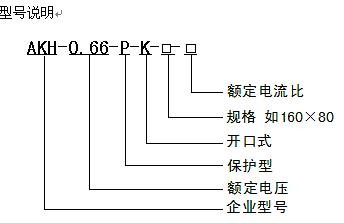

型 號： AKH-0.66 K-P-120×60
電流變比： 500A/5A
準 確 級： 5P10
額定負荷： 3.75VA
