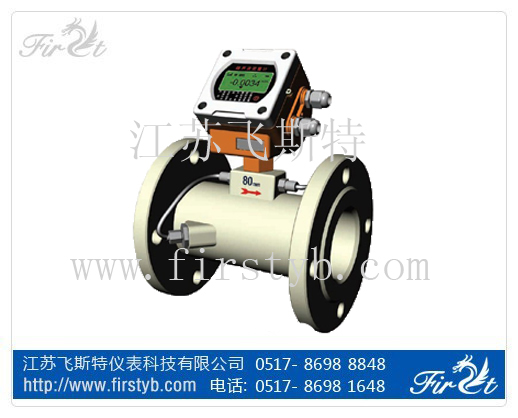

一、FSTUF/FSTUC系列超聲波流量計概述
FSTUF/FSTUC系列超聲波流量計/熱量表是采用專利技術制造的。新一代超聲波流量儀表，性能更優異、功能更強大。

FSTUF/FSTUC系列超聲波流量計/熱量表是在舊版超聲波流量計的基礎上，集多年專業生產制造超聲波流量計的技術與經驗，

采用TI的MSP430FG4618低功耗單片機，最新開發的一種通用型性能高、價格低、可靠性高，功能強大的超聲波流量計。產品選用了國際上知名的半導體元器件廠商生產的最新、最先進的集成電路及微處理器等核心元器件，例如TI、Maxim、Philips、Winbond、Xilinx等。硬件設計簡單、軟件功能強大和界面友好。采用低電壓多脈沖平衡發射接收的專利技術，使其更能適應工業環境中的變頻干擾，達到穩定、正確的工作，得到廣大用戶的好評。
二、FSTUF/FSTUC系列超聲波流量計測量原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
三、FSTUF/FSTUC系列超聲波的特點
1． 測量線性度優于0.5％，重復性精度優于0.2%，高達40皮秒的時差測量分辨率，使測量精度達到±1%。
2． 每個測量周期中128次數據采集輔助以最新研發的流量計時差分析軟件，性能優異，顯示數據更穩定、準確、線形度更好。
3． 隔離型RS485雙接口，流量計與二次表之間可通過RS485總線通訊，傳輸距離千米以上。
4． 帶有三路精度0.1%的模擬輸入接口，可連接溫度壓力等信號。                                           5． 1路4-20毫安模擬輸出可作為流量/熱量變送器。
6． 2路3線制PT100電阻信號輸入可作為熱量表。                                                                 7． 3路4-20毫安模擬輸入，可以作為數據采集器, 模擬輸入接口也可以作為數字輸入接口使用。
8． 帶有雙路隔離型可編程OCT輸出，用于輸出累計脈沖、工作狀態等。
9． 污水管道測量效果好，可以對絕大多數污水管道進行穩定可靠測量。
10． 超聲波傳感器可以選擇外夾式，插入式，管段式，還可以支持任意角度安裝的水表傳感器，包括平行雙插入傳感器。
11． 具有一個雙向串行外設通用接口，可以直接通過串聯的形式連接多個諸如4-20毫安模擬輸出  板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備。
12． 流量計工作用參數可以固化到機內的FLASH存儲器中，不會發生參數丟失的問題。固化的工作參數可以選擇上電時自動調出。
13． 硬件模塊化設計。有主板模塊、4-20毫安輸出模塊、脈沖輸出模塊、打印機模塊、并口鍵盤  顯示模塊、串口鍵盤顯示模塊等組成，用戶可根據需要選擇。
14．MODBUS協議、MBUS協議、FUJI擴展協議、簡易水表協議等不同的軟件通信協議供用戶選 用。推薦的協議是MODBUS-RTU或MODBUS-ASCII協儀。
15． 日累計可記錄前64天，月累積前32個月（2年），并且增加了年月日記錄內容。年月日累積數據都可以通過MODBUS協議讀出。
16． 16次上斷電時間流量計記錄。數據都可以通過MODBUS協議讀出。
17． 定時打印、數據輸出功能，自動顯示下次打印輸出的時間，22項可編程定時打印內容。定時打印功能能夠?qū)崿F(xiàn)數據的自動定時輸出或者是自動記錄。
18． OCT1累計脈沖輸出的脈沖寬度可以在6毫秒-1秒之間設定。出廠默認值是200毫秒。
19． 帶有鍵盤顯示器并行接口，連接顯示組件可組成簡易流量計。
20． 串口鍵盤顯示組件可直接連接在串口上，參數設置完成后即可帶電拔插。
21． 具有依靠流體聲速判斷流體種類的功能，可以對流體類型做出識別。
22． 具有一個可編程內置的定量控制器?？墒褂猛獠枯斎胄盘柣蛘呤荕ODBUS指令啟動。
23． 單一24V（FSTUF/FSTUC-1000M使用DC 8～36V）直流電源工作。工作電流小于50毫安  。（在不連接顯示器，蜂鳴器不鳴響的條件下）。
