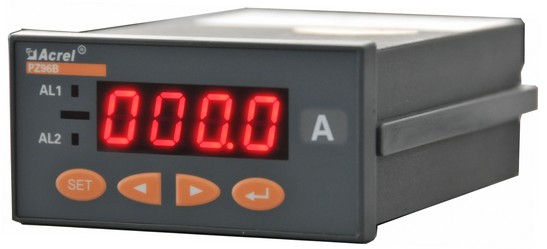

數顯工控儀表是安科瑞電氣股份有限公司自主研發生產的產品，廣泛應用于電力直流屏監測，工業自動化控制領域的壓力、溫度、位移等的測量和控制。它是一種用于電力及工業自動化測量的智能儀表，集多種測量功能于一身，一表多用，可測量直流電流、直流電壓、各種類型熱電偶、熱電阻、電阻傳感器，帶DC24V電源輸出可給外部兩線式變送器直接供電。儀表帶有多種可選功能：RS485接口、模擬量輸出、開關量輸入、繼電器報警輸出等。
數顯工控儀表具體型號為：PZ96B-DI、PZ96B-TS、PZ96B-Z，
適用環境
l 工作溫度： -5℃~+55℃
l 儲存溫度：-25℃~+70℃等
l 相對濕度：≤93%RH，不結露，無腐蝕性氣體場所
l 海拔高度：≤2500m
電磁兼容
l 靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
l 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
l 電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
l 浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
l 射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
l 電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
選配功能
l C — 帶RS485通訊接口，采用MODBUS協議
l K — 帶開關量輸入／輸出
l M — 模擬量輸出
l J — 繼電器報警輸出
產品特點
多用途通用信號輸入,有24V輸出，可接入2線式變送器
具有溫度傳感器斷線檢測功能
可選配變送功能和繼電器接點輸出
可選配4路開關量輸入，接受無源接點或光耦輸入方式
技術參數
輸入范圍
電力直流電流：±100mV
太陽能光伏：±300V
工業控制信號電壓：±10V
工業控制信號電流：±20mA
熱電阻溫度：Pt100、Cu100、Cu50、Pt50、Ni100
熱電偶溫度：J、K、E、B、R、S、T、N、W3、W5
電阻：0~440~10kΩ(2線或3線式)
電位計：0~(2)10kΩ（3線式)
顯示范圍
0.56”高亮數碼顯示：±29999；可設定顯示高、低值
顯示精度
≤±0.1% F.S(±0.05% F.S特殊)
反應時間
≤0.4s
溫度系數
100ppm（50ppm/℃特殊）
輔助電源
工作電源：AC85V～265V、DC 100V～350V 或DC 24V(±10%)
功耗：≤8W
開關量輸入
4組外部控制輸入（光耦或干接點方式）；可選擇設定：高、低值保持、高、低值清除、增量方式測量、開關狀態輸入(DI)、繼電器輸出強制復歸
控制輸出
4組繼電器；2組轉換8A/AC250V（8A/DC 30V）；2組常開AC 3A/250V（3A/DC 30V），可設定：高、低、中間值報警、啟動、返回延時及回滯量
變送輸出
變送輸出類型可設：0~(5)10V或0(4)~20mA，可設定輸出信號對應顯示數據的范圍，可設定為反斜率輸出
絕緣電阻
≥100MΩ
工頻耐壓
電源//信號輸入//開關量輸入//繼電器輸出//變送 2kV/1min
變送/通訊 1kV/1min
RS485通訊
RS485/ModBus-RTU協議，1200/2400/4800/9600/19200bps
顯示方式
LED或LCD（高亮藍色背景光、背光延時時間可調）
儀表外形及安裝尺寸 單位mm
PZ96B-Z儀表面框尺寸為48mm*96mm，開孔尺寸為44mm*91mm，安裝深度為131mm
安裝方式
嵌入式安裝
