四象限電能測量網絡儀表
四象限電能測量網絡儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量?jī)x表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。
四象限電能測量網絡儀表國外知名品牌有美國電氣控制QP系列、法國施耐德PM系列，國內知名品牌有安科瑞電氣股份有限公司ACR系列、江蘇斯菲爾PD系列、珠海派諾PMAC等。
下面以安科瑞電氣股份有限公司ACR320E為例,介紹四象限電能測量網絡儀表的功能及技術參數。

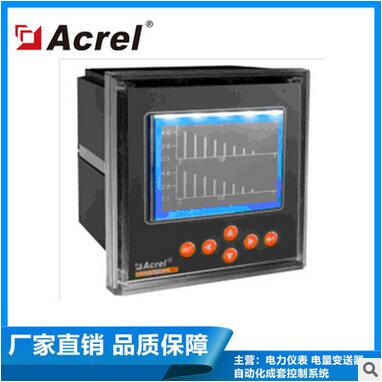

ACR320E四象限電能測量網絡儀表
LED顯示、全電參量測量(U、I、P、Q、PF、F);四象限電能計量，4DI+4DO;RS485通訊接口、Modbus協議。
適用環境
工作溫度：-10℃~+45℃
儲存溫度：-25℃~+70℃
相對濕度：≤95%不結露
海拔高度：≤2500m
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
功能
可直接從電流、電壓互感器接入信號;
可任意設定PT/CT變比;
儀表顯示可滾動設置;
I/O開關量，繼電器報警輸出，4~20mA模擬量等功能模塊化設計;
多塊儀表可設置不同地址;
可通訊接入SCADA、PLC系統中;可與業界多種軟件通訊(Intouch, Fix, Citec，組態網等);
LED或藍屏背光LCD顯示，可視度高;
方便安裝，接線簡單，工程量小;
儀表采用專用失電保護電路，在失電情況下，數據保存不丟失，恢復電源后，儀表繼續運行;
四象限電能計量，分時計費，最大需量紀錄及12個月電能統計。
應用領域
能源管理系統
變電站自動化
配電網自動化
小區電力監控
工業自動化
智能建筑
智能型配電盤、開關柜
技術參數
網絡
三相三線、三相四線
精度等級
電流、電壓：0.2級，
功率、有功電能：0.5級，
頻率：0.05Hz，
無功電能：1級
輸入電流
額定值：AC1A、5A
過負荷： 1.2倍持續，瞬時10倍/10秒
功耗：<0.2VA
阻抗：<0.1Ω
輸入電壓
額定值：AC100V、400V
過負荷： 1.2倍持續，瞬時2倍/1秒
功耗：<0.2VA
阻抗：>200kΩ
工作電源
工作范圍 AC85-270V
頻率 50±5Hz，60±5Hz
功耗 <1W
工頻耐壓
2kV/1min交流有效值
開關量輸入
2、4或8路路干接點輸入，內置+5V電源
開關量輸出
輸出方式：2或4路繼電器常開觸點輸出
觸點容量：AC 250V/3A、DC 30V/3A
脈沖輸出
輸出方式:集電極開路的光耦脈沖，2路輸出
脈沖常數: 10000、40000、160000 imp/kWh
通訊
RS485接口
MODBUS-RTU協議
波特率38400、19200、9600、4800可設定
外形及安裝尺寸
ACR320E的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm, 安裝深度為85mm。安裝方式為嵌入式，固定方式為擠壓式。LED顯示。
專利及著作權
ACR320E專利：網絡電力儀表(一)--外觀專利號200430035121.7 ;一種模塊標準化的多功能網絡電力儀表--實用新型專利號200720075855.6
ACR320E著作權登記號：滬 DGY-2007-1338《安科瑞ACRXXE綜合測控軟件V1.0》
范例
型 號：ACR320E
輔助電源：AC/DC220V
輸入信號：380V 600A/5A 4DI/4DO
電 網：三相四線
通 訊：RS485/Modbus-RTU
