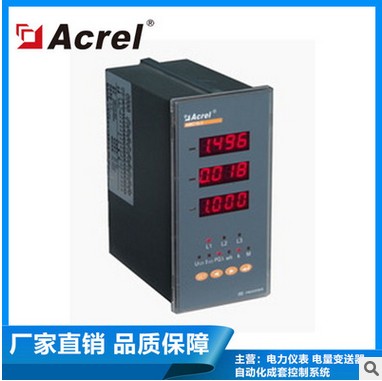

AMC16-1E9多回路監控裝置是安科瑞電氣股份有限公司自主研發的產品，主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。
一個多回路監控裝置就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試，節約了用戶的投資，降低了系統成本。
多回路監控裝置知名品牌有安科瑞電氣股份有限公司AMC16-1I9、AMC16-1E9、AMC16-1I9;深圳中電PMC-59IV等。
下面以安科瑞電氣股份有限公司AMC16-1E9產品為例,介紹AMC16-1E9多回路監控裝置的功能和技術參數。
適用環境
工作溫度 -15℃~+55℃
貯存溫度 -25℃~+70℃
相對濕度 ≤93%(無凝露)
海拔 ≤2500m
電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
技術參數
測量精度
電流 0.5級
電壓 0.5級
功率 0.5級
有功電能 1級
測量參數
電壓、電流、功率、電能、開關量
母線電壓
輸入額定 220V AC
測量范圍 40-400V AC
過載 瞬時電壓2倍/30秒
電流回路
CT 一次側5A-1000A 二次側額定值5A、1A
輸入 0-5A
測量 0-10A
過載 持續1.2倍，瞬時電流10倍/5秒
輸入頻率
45Hz-60Hz
開關量指示
輸入 18路開關量遙信輸入
輸出 1路繼電器遙控輸出(越限報警) 5A 250VAC/5A 30VDC
工作電源
輔助電源 AC85V-265V DC100V-350V
功耗 <3VA
安全
絕緣電阻 ≥100MΩ
工頻耐壓 電源/輸入/輸出 端口之間AC2kV/1min 50Hz
通訊模塊
RS485通訊接口 Modbus-RTU協議
顯示
LED數碼顯示，各參數輪流巡檢(默認)，用戶也可根據需求自行設定顯示參數。
外形及安裝尺寸
AMC16的外形尺寸160*80mm深度133mm
安裝方式
嵌入式安裝
選型
安科瑞電氣股份有限公司的專利產品：
AMC16-1I9適用于低壓單相配電系統，測量9路單相電流、電壓。
AMC16-1E9適用于低壓單相配電系統，測量9路單相電流、電壓、功率、電能。
AMC16-3I3適用于低壓三相配電系統，測量3路三相電流、電壓。
AMC16-3E3適用于低壓三相配電系統，測量3路三相電流、電壓、功率、電能。
專利及著作權
AMC16-1E9專利：監測裝置(AMC單相多回路)--外觀專利號200730072353.3;一種低壓配電領域多回路電能計量裝置--實用新型專利號200720068729.8
AMC16-1E9著作權登記號：滬 DGY-2007-0159《安科瑞AMC16單相多回路監控裝置測控軟件V1.0》
范例
型 號：AMC16-1I9
輔助電源：AC85V~265V/DC100V~350V
輸入信號：AC220V 100A/5A
應用場合：單相系統
測量參數：9路單相電流
型 號：AMC16-1E9
輔助電源：AC85V~265V/DC100V~350V
輸入信號：AC220V 100A/5A
應用場合：單相系統
測量參數：9路單相電流、有功電度、無功電度
型 號：AMC16-3E3/K
輔助電源：AC85V~265V
輸入信號：AC380V 100A/5A
應用場合：三相系統
測量參數：3路三相電流、母線電壓、3路三相功率(含分元功率)和三相電能、18路開關狀態監測和1路越限報警輸出
