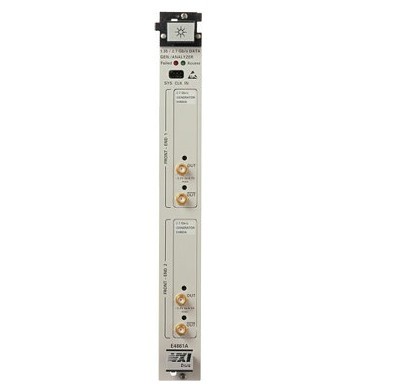

Agilent E4861A 2.7 Gb/s 和 1.65 Gb/s ParBERT 模塊

主要特性與技術指標

General

·         Data Rate Range: 333 Mb/s to 2.7 Gb/s (E4862A/63A) and to 1.65 Gb/s (E4864A/65A)

·         Differential and single-ended inputs or outputs

·         Generate and analyze pseudo random word sequences (PRWS), standard PRBS up to 2??-1 and memory based patterns up to 64 Mb

Generator module

·         Amplitude: 0.5 to 1.8V pp

·         Transition Time (20%-80%): 90ps typ

·         Jitter, data mode: <50ps pp

·         Jitter, clock mode: <5ps, rms

Analyzer module

·         Impedance: 50 ohm

·         Input sensitivity: 50mV

·         Max Input Voltage Range: -2V to +3V

描述

Agilent ParBERT 81250 2.7Gb/s模塊是測試至40G Mux/DeMux 和 SerDes器件的理想設備。ParBERT 81250 1.65 Gb/s發生器和分析儀前端為測試并行數字器件提供經濟的低速解決方案。

E4861A為一個VXI槽寬，可包括2種前端插卡（E4862A/64A: 2.7 Gb/s / 1.65 Gb/s發生器前端或E4863A/65A: 2.7 Gb/s / 1.65 Gb/s分析儀前端）。

要了解詳細情況，請點擊產品綜述鏈接。

·         產生偽隨機字序列 (PRWS)和高達2³¹-1 的標準PRBS

·         用用戶定義數據、PRBS或來自并行端口的混合數據分析誤碼率

·         產生和分析333 Mb/s 至 2.7Gb/s / 1.65 Gb/s 的數據率

·         每通道8 Mbit 存儲器深度

·         發生器模塊:

·         數據輸出: 差分或單端

·         幅度: 0.5 至1.8V pp

·         躍變時間 (20%-80%): 90ps 典型值@ECL, LVDS

·         抖動, 數據模式: <50ps pp

·         抖動, 時鐘模式: <5ps, rms

·         分析儀模塊:

·         數據輸入: 差分或單端

·         阻抗: 50 ohm

·         輸入靈敏度: 50mV

·         最大輸入電壓范圍: -2V to +3V
