電源部分是電子系統中非常重要的組成部分之一，電子系統要正常工作，首先要保證電源部分正常工作。而電子系統要可靠、穩定的工作，對其電源部分的要求也是非常高的。針對不同的應用，電能的供應有不同的來源，如交流電網，發電機，電池供電，或者多種方式組合使用等。汽車電子系統的供電，是采用發電機為電池進行充電，電池再向汽車電子系統供電。雖然發電機沒有直接為汽車電子系統供電，但發電機工作時產生的瞬態高壓、大電流及強脈沖干擾，仍然會對汽車電子系統，尤其是其中的電源供電部分造成嚴重的沖擊。因此，對汽車電子系統電源部分還要求有較寬的輸入電壓范圍，且自身的功耗要低。

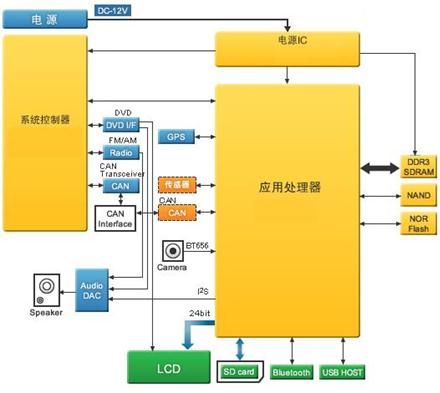

　　下圖一是車載導航系統的框圖，電源芯片將蓄電池提供的12V/24V電壓轉換為系統需要的電壓，車載導航系統需要的供電電壓主要有5V，3.3V,1.8V,1.25V,分別為系統各子模塊如主控芯片、接口、LCD及存儲器等供電。由于系統各個子模塊對電源電壓、電流大小的需求不同。因此這里的電源芯片可以是一顆多路輸出的PMU(電源管理單元，集成多路DC/DC,LDO，控制邏輯接口電路，保護電路)，也可以用多個LDO或DC/DC分別輸出系統所需的電壓。

　　圖一：車載導航系統框圖

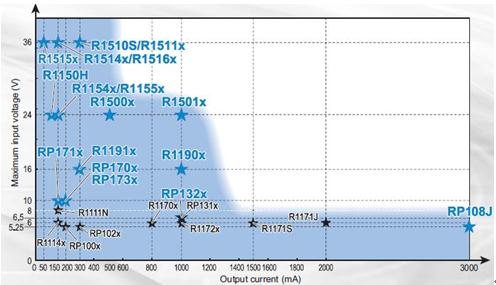

　　由于蓄電池提供的電壓比較高，而一般的PMU的輸入電壓都比較低。因此，通常都需要具有寬輸入電壓范圍的LDO或DC/DC對蓄電池電壓進行初級降壓，再用PMU或低壓差的LDO或DC/DC進行二次轉換。這樣可以提高電源部分整體的效率和可靠性。世強代理的理光電源芯片，包含了汽車級應用的PMU，LDO和DC/DC。下圖二所示為世強代理的理光的LDO產品群，其中R15XX系列，輸入電壓最大可達36V。這個系列的LDO能滿足12V或24V輸出的蓄電池。而RP108J系列，最大輸出電流可達3A，且已通過ISO/TS16949及AEC-Q100汽車認證。

　　圖二：LDO產品系列

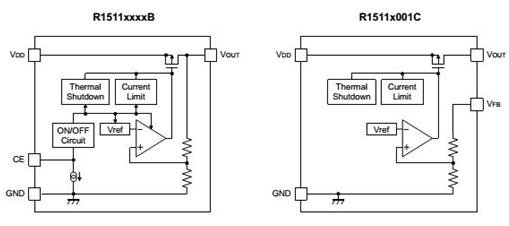

　　以世強代理的R1511x系列LDO為例，R1511X是基于CMOS工藝的高電壓、快速響應的電壓調整器，能提供300mA的輸出電流，內部集成了輸出短路保護電路、過流保護及熱關斷電路，如圖三所示。其工作溫度范圍從-40?C 到125?C，最大輸入電壓高達36V。R1511X系列LDO有固定輸出類型的R1511XXXXB和可調輸出(通過外部電阻)的R1511X001C。輸出電壓的精度可達1%。有HSOP-6J和TO-252-5-P2兩種類型的封裝。所有的這些特性，使得R1511X系列LDO非常適合用于汽車應用。如車載音響、車載導航系統等。

　　圖三：R1511系列LDO內部結構

　　圖四：R1511應用電路圖

　　在實際使用R1511的時候，可以按照圖四的電路來連接，濾波電容的參數也可以按照圖中的參數要求來選擇。在PCB走線的時候，需要保證VDD和地線足夠?qū)挘绻麄兊淖杩固?，會?dǎo)致噪聲和不穩定。供電輸入和輸出端的濾波電容盡可能離芯片引腳近。HSOP-6的封裝，需要保證引腳2,3,5連接到地平面。TO-252-5-P2的封裝，引腳2,3也需要連接到地平面。
