上海2013.03.04

項目說明：

為了避免電力設備遭到破壞，本項目是在原有的電塔上加裝攝像機，全天候監控電塔狀態，當電塔遭到非正常性破壞時，監視器就會立刻給相關的單位發出信息，而攝像機將會記錄每一個細節。

項目需求：

l 支持遠距離資料傳輸

l 抗干擾性強

l 工作溫度：-40 oC ~+70 oC

l 交換機和光電轉換器符合IEC 61850-3 認證

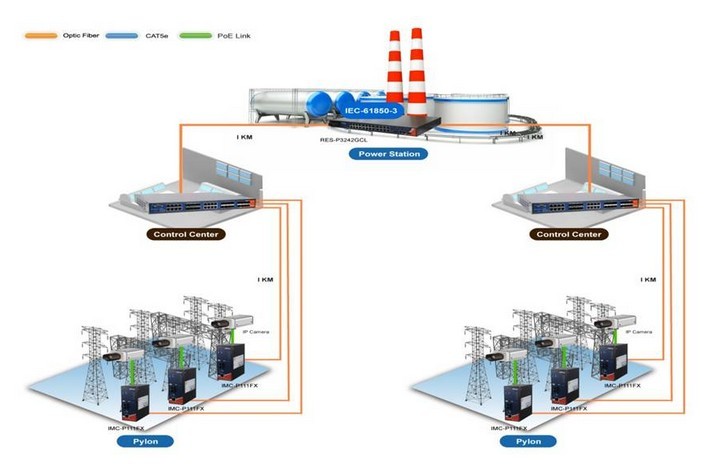

項目架構：

電廠安裝交換機-－RES-P3242GCL-HV--作為電廠內部和外部設備控制。同時，通過光纖網絡傳輸數據，電廠連接線到兩個區域的分支控制中心，每個控制中心裝有一臺RGS-7168GCP，它具有端口數量多的優勢所以可以連接多臺攝像機相連的光電轉換器，此外，RGS-7168GCP擁有威力工業獨立研發的Devic Binding功能，它可以有效的控制遠程設備流量，當遠程設備流量顯示不正常時，RGS-7168GCP會立即斷線，以防止黑客入侵。本項目重點是支持遠距離、穩定且抗干擾的即時資料傳輸，所以每個電塔連接一臺通過IEC61850-3認證的光電轉換器－IMC-P111FX，以便即時傳輸每座電塔的監控狀況，并且克服距離和外部干擾等因素。此次項目的圓滿成功，大幅降低電力設備遭受不明外力的破壞，滿足了客戶的需求。http://www.oring-networking.com.cn
