一、概述

隨著現代化進程的推進，酒店及寫字樓等高層建筑越來越多，高層建筑具有房間多，人員密集建筑面積大，如何提高其安防效率，變得至關重要。因此現代化的機房監控方案應用越來越廣。

機房環境監控主要是針對機房所有的設備及環境進行集中監控和管理的，其監控對象構成機房集中監控的各個子系統：配電監測子系統、UPS監測子系統、空調監控子系統、溫濕度監測子系統、漏水監控子系統、新風機監控子系統、消防監控子系統、防雷監控子系統、門禁監控子系統、視頻監控子系統、發電機監控子系統等。

用傳統的PLC或采集卡進行數據采集無疑價格昂貴的，而且對于機房現場的綜合布線也是一個難題，價格也極其昂貴。而首英智誠的485總線的模塊以超高的可靠性，低廉的價格成為機房環境監控最佳選擇，已被多個系統集成商應用于采集現場。

二、工程中使用到的數據采集模塊：

﹡C-7520：  隔離RS-232至RS-422/485轉換模塊，一條485可掛載256個模塊

﹡C-7017：  16位10Hz 8路模擬量輸入模塊

﹡C-7053D：16路非隔離數字量輸入模塊（帶LED顯示）

﹡C-D8H：  交流電高壓轉低壓

﹡C-7060D：4路隔離數字量輸入/4路繼電器輸出模塊

﹡C-7068D：16位10Hz 8路熱電偶輸入模塊

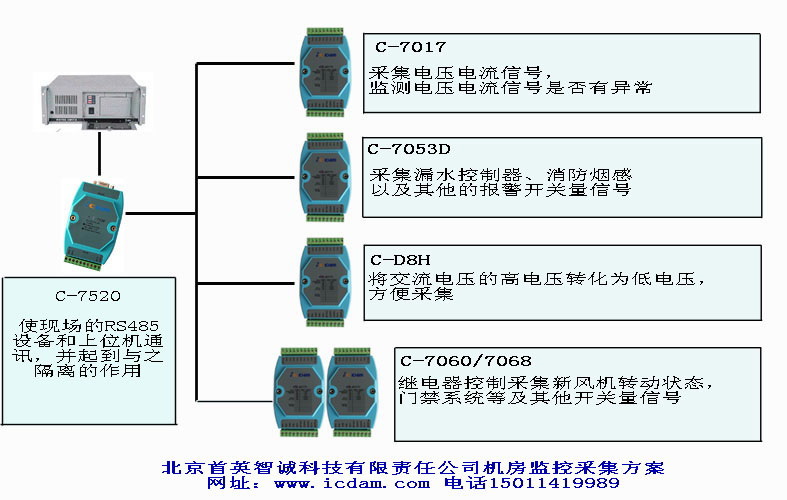

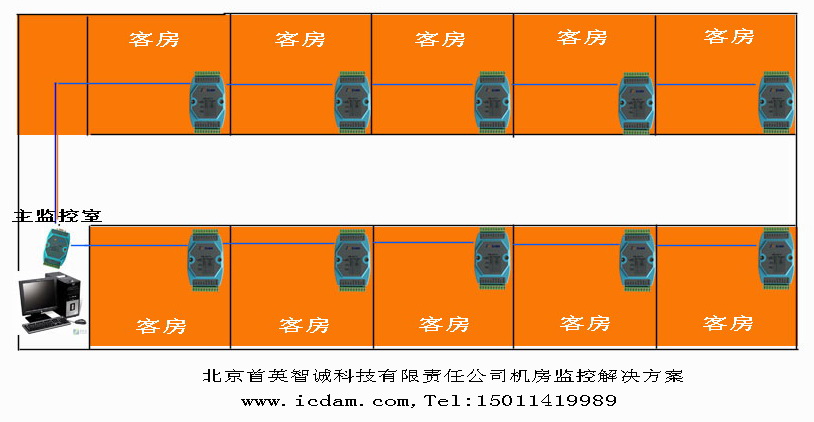

三、方案介紹
首英智誠酒店、寫字樓、智能樓宇環境監控系統中主要有以下幾個設備的數據要進行采集和監控：

1、C-7520：隔離RS-232至RS-422/485轉換模塊。

上位機上一般都是RS232接口，所以選擇c-7520帶隔離的RS232轉RS485模塊來進行接口的轉換。（門禁以及打卡器的RS485總線也可以由c-7520來進行轉換）

2、C-7017：可監測房間及樓道的電流電壓系統是否異常

 可監測電壓范圍±4-20mA,采樣速率能達到10次/秒。

3、C-7053D消防漏水煙霧監控子系統

1)系統通過漏水繩對機房可能的漏水區域實時監視，顯示并記錄其運行數據;

2)通過煙霧傳感器來預防火災的發生;漏水報警器以及煙霧傳感器等設備反饋的開關量信號可以通過c-7053模塊進行采集并傳輸出上位機。

4、C-7060新風機子系統以及門禁子系統

 能實時監控新風機的狀態，一旦有火災發生，可自動關掉新風機。通過C-7060模塊可以采集到新風機運行狀態的開關信號，同時7060模塊上的繼電器也可以控制新風機的運行和停止。

5、C-D8H，將交流電壓高電壓轉化為低電壓，進行數據采集。
