一、 概述：
煤炭被譽為黑色的金子，其在中國能源供應結構中占有非常重要的地位。眾所周知，煤礦開采過程中存在著極大的風險，安全監測在煤炭安全生產及安全預警中起著非常大的作用?；谑子⒖萍紨?shù)據采集模塊在煤礦井下監控解決方案是一個實時監控系統，可使管理層快速、準確的獲取相關的數據，輔助提高決策的科學性，從而避免或者監察安全事故和財產損失。
二、 系統特點：
系統安裝、維護方便
系統檢測數據準確
三、 系統組成
工控機、首英科技數據采集模塊C-4017、C-7520

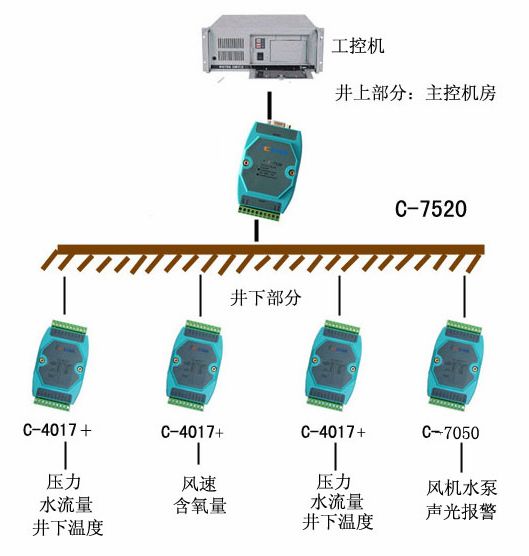

四、系統構架
五、 系統原理：
選用研祥工控PIII主機作為煤礦調度室的主控機,用首英科技的C-7520通訊模塊和C-4017模擬量輸入模塊、C-7050數字輸入輸出模塊組建RS－485網絡來采集井下的各種數據和控制風機、水泵等設備的運轉。在礦井下的不同位置安放各種傳感器,監測當?shù)氐牡乃?、瓦斯含量、溫度、含氧量等?shù)據，通過C-4017變換為數字信號用RS－485總線傳至井上調度室主控機。另外在井口還有傳感器監測風壓、風的流量，判斷風機是否運轉。主機根據各點數據情況通過C-7050 來控制水泵、風機的運轉，從而調節風量,控制水位，保證井下礦工的正常工作。另外，瓦斯含量、水位超限系統還會通過C-7050發出聲光報警，提示調度人員及井下礦工注意，直至排除故障。
[系統配置]
機箱：IPC－810P
主板：FSC－1621VD
CPU：PIII800
內存：128M
硬盤：40G
通擬模塊：C-7520
模擬量輸入模塊：C-4017 電源
模塊：ARK－243
[系統評價]
1主機采用WINDOWS操作系統，VB編程，畫面簡單直觀，很適合煤礦一般人員操作；
2由于井下各采掘點分散，采用RS－485總線非常適合，另外井下采掘點在不斷變化，而RS－485總線的可擴展性及方便維護性大大提高了煤礦生產效率。
