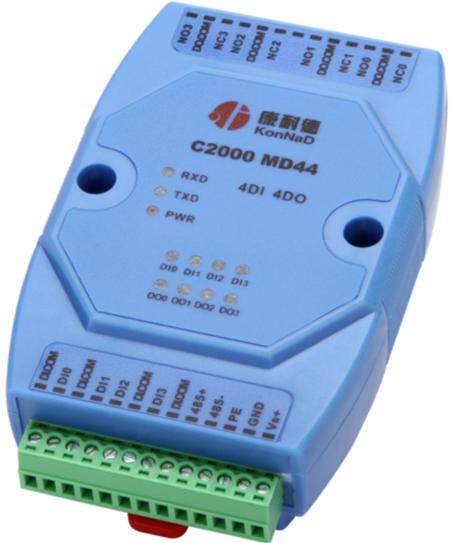

開關量點對點采集器--C2000 MDS44 為RS485型開關量點對點傳輸模塊，可以通過RS485網絡進行開關量信號遠程傳輸，完全可以替代現有基于線纜實現信號傳輸?shù)慕鉀Q方案。
MDS44具備1個RS485通訊口、4路數字量輸入（DI）和4路數字量輸出（DO）采集設備，DO可以輸出常開（NO）、常閉（NC）兩種狀態（可自定義上電初始狀態）。成對使用MDS44可以將4組輸入輸出信號通過RS485網絡傳輸至PLC或DCS控制系統。通過使用MDS44，遠端傳感器信號便可以經由現有RS485網絡精確傳送至本地控制器或顯示面板。
技術參數
數字量輸入接口
DI 4路干接點輸入
DI保護 過壓小于240V ，過流小于80mA
數字量輸出接口
DO 4路C型繼電器
DO觸點容量 2A/30VDC 1A/125VAC
DO有保護 防雷600W, 過壓小于60V,過流小于500mA
串口通信參數
接口類型 RS485
波特率 9600
數據位 8
奇偶校驗 None
停止位 1
流量控制 None
通訊協議 Modbus Rtu
串口保護
串口ESD保護 1.5KV
串口防雷 600W
串口過流，過壓 小于240V，小于80mA
電源參數
電源規格 9-24VDC (推薦12VDC)
電流 200mA@12VDC
功耗 小于2W
浪涌保護 1.5kW
電源過壓，過流 60V，500mA
工作環境
工作溫度、濕度 -25~85℃，5~95%RH，不凝露
儲存溫度、濕度 -60~125℃，5~95%RH，不凝露
其他
尺寸 72.1*121.5*33.6mm
保修 5年質保
