康耐德I/O模塊支持標準的Modbus RTU協議與組態軟件相連（網絡型支持Modbus TCP協議）、支持網絡型的RS485接口實現16級擴展其它IO模塊，達到低成本接入以太網。I/O模塊用于模擬量信號的數字化，并提供給計算機進行分析處理；還可用于開關量信號的采集，經組態軟件判斷后控制開關量的輸出。

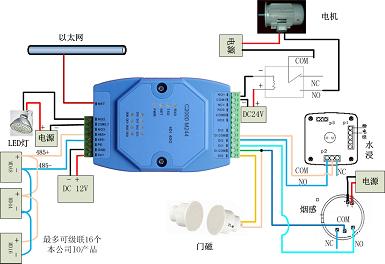

M244為4路數字量輸入（DI）和4路數字量輸出（DO）采集控制設備，DO為2路C型繼電器和2路集電極開路輸出。采用標準的Modbus TCP通訊協議，可以通過TCP/IP網絡遠程采集模擬量數據。
本產品還提供一個RS485擴展接口，方便、靈活的級聯方式，能夠支持最多16級級聯，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模塊能夠通過最低成本實現網絡接入，并實現各種數字量、模擬量的組合擴展采集。提供5年質保服務。
特點：
→4路數字量輸入；
→4路數字量輸出；
→模擬量輸入；
→I/O與系統完全隔離；
→采用Modbus TCP通信協議；
→RS485接口可作為擴展接口，連接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模塊；
→電源具有良好的過流過壓、防反接保護功能；
→豐富的指示燈，全面查看狀態，及時排查故障；
→方便安裝。
數字量輸入接口
DI
4路干接點輸入
DI保護
過壓小于60V ，過流小于100mA
數字量輸出接口
DO
2路C型繼電器 2A 30VDC/1A 125VAC(0,1路）
2路集電極開路輸出30V 500mA(2,3路）
DO保護
過壓小于60V,過流小于500mA
網絡通信參數
接口類型
RJ-45
速率
10/100M自適應
通信協議
Modbus TCP
嵌入?yún)f(xié)議
ARP，ICMP，IP，TCP，UDP，DHCP,DNS
設置方式
設置程序
串口通信參數
波特率
9600
數據位
8
奇偶效驗
無
停止位
1
流量控制
地址
1-255
串口保護
串口ESD保護
1.5KV
串口防雷
600W
串口過流，過壓
小于240V，小于80mA
電源參數
電源規格
9-24VDC (推薦12VDC)
電流
200mA@12VDC
浪涌保護
1.5kW
功耗
小于2W
電源過壓，過流
60V，500mA
工作環境
工作溫度、濕度
-25~85℃，5~95%RH，不凝露
儲存溫度、濕度
-60~125℃，5~95%RH，不凝露
其他
尺寸
72.1*121.5*33.6mm
保修
5年質保
康耐德I/O模塊為廠家直銷，可向客戶免費提供的模塊寄存器定義和Demo使您的二次開發更加簡便高效，采用電源隔離和光電隔離技術，有效抑制閃電、雷擊和ESD共地干擾且產品全部支持5年質保。
