IBEO LUX 8L
IBEO傳感器Sophis的完美基礎 -
ticated和可靠的汽車應用。
他們提供所有掃描激光雷達系統的好處，多應用，
防風雨，同時令人難以置信的小巧。
的IBEO LUX 8L是專門為越野用途。它提供了兩倍
許多垂直的掃描層的比LUX IBEO。這使無縫
的測量表面，負的檢測對象，因此外
站在應用的越野地形。
IBEO LUX 8L優點：銷售：楊陽
電話：18001664790
工作ＱＱ：1816120794
郵件：cfyysh@163.com
基于激光技術獲獎IBEO的
無縫記錄的車輛的環境和表面
4個額外的垂直層：6.4°視場，2掃描器插座，8層
IBEO LUX 8L - 技術事實
激光
激光等級：Class 1人眼安全
波長：905納米
技術：飛行時間
距離和輸出回波脈沖寬度
范圍：200米（平均目標，0度視角方向）
尺寸
水平視角：110度（50度-60度）
垂直視角：6.4度（0度視圖方向）
多層：8層4層（2對）
多回聲：最多3個距離測量每個激光脈沖
（允許通過大氣測量
雜亂像雨水和灰塵）
數據更新率：6.25 / 12.5 / 25赫茲，有效層對雙方交替掃描
工作溫度范圍：-40?85℃/ -40至185華氏度
精度（距離無關）：10厘米/ 3.9英寸
角分辨率：水平：0.125度
垂直：0.8度
距離分辨率：4厘米/ 1.57
軟件（嵌入式）
原始數據的前處理：所有的測量結果將分類和標簽
為有效/的地面/雜波（僅available@6.25赫茲）
實時對象跟蹤：對象屬性：位置，大小，速度
（僅available@6.25赫茲）
自我運動補償：車輛的自我運動數據通過CAN需要
機械/電氣
電源：9到27 V
消耗功率：8瓦（平均），<10 W（最大）
外形尺寸（寬x深x高）：164.5所述93.2 x 88毫米3/ 6.4 7所述3.67 x 3.46英寸3
防護等級：IP 69 K（IEC 60529，DIN 40050-9
（使用保護插頭連接器））
IP 68（IEC 60529（2米24小時））
數據I / O
100兆位以太網輸出：原始數據和對象數據
輸入：配置
CAN輸出：目標數據
輸入：自我的運動數據
RS232：同步
此信息已被放在一起最大的關懷。然而，在這本小冊子中的任何性能數據須遵守一定的
周圍的條件，因此可能因情況而異。此外，我們保留在任何時間進行更改，恕不另行通知的權利。我們強烈
建議（I）與IBEO汽車再次確認此信息是否仍然是完全有效的，在使用它之前最后的設計及以驗證
考慮到帳戶的實際環境條件下的性能數據。 IBEO汽車的任何后果概不負責因非
遵守這些建議。

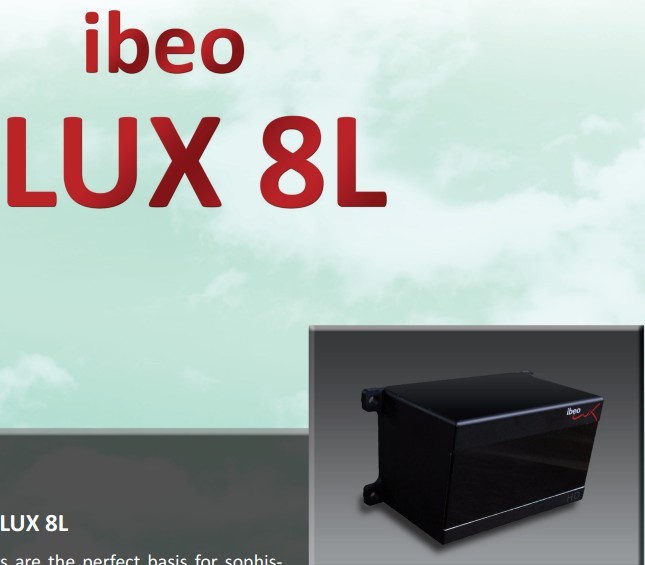

The ibeo LUX 8L
ibeo sensors are the perfect basis for sophis -
ticated and reliable automotive applications.
They offer all the benefits of scanning LIDAR systems, are multi-application,
weather proof and at the same time unbelievably compact.
The ibeo LUX 8L was specially developed for off-road use. It provides twice as
many vertical scanning layers than the ibeo LUX. This enables the seamless
measuring of the surface, the detection of negative objects and therefore out-
standing applications for off-road terrain.
ibeo LUX 8L advantages :
Based on award-winning ibeo LASER technology
Seamless recording of the vehicle‘s environment and surface
4 additional vertical layers: 6.4° field of view, 2 scanner sockets, 8 layers
IBEO LUX 8L - Technical facts
Laser
Laser class: Class 1, Eye safe
Wave length: 905 nm
Technology: Time of flight
Output of distance and echo pulse width
Range: 200 m (average target, 0 deg view direction)
Measurement
Horizontal field of view: 110 deg (50 deg to -60 deg)
Vertical field of view: 6.4 deg (0 deg view direction)
Multi layer: 8 layers (2 pairs of 4 layers)
Multi echo: Up to 3 distance measurements per laser pulse
(allow measurements through atmospheric
clutter like rain and dust)
Data update rate: 6.25/ 12.5/ 25 Hz, valid for both alternate scanning pairs of layers
Operating temperature range: -40 to 85 deg C/ -40 to 185 deg F
Accuracy (distance independent): 10 cm/ 3.9 in
Angular resolution: Horizontal: up to 0.125 deg
Vertical: 0.8 deg
Distance resolution: 4 cm/ 1.57 in
Software (embedded)
Raw data pre processing: All measurements will be classified and tagged
as valid/ ground/ clutter (available @ 6.25 Hz only)
Real time object tracking: Object properties: position, size, speed
(available @ 6.25 Hz only)
Ego motion compensation: Vehicle ego motion data via CAN required
Mechanical/ Electrical
Power supply: 9 to 27 V
Power consumption: 8 W (average), < 10 W (max)
Dimensions (W x D x H): 164.5 x 93.2 x 88 mm3/ 6.4 7 x 3.67 x 3.46 in3
Protection class: IP 69 K (IEC 60529, DIN 40050-9
(using protected plug connectors))
IP 68 (IEC 60529 (2 m, 24 h))
Data I/O
100 MBit Ethernet: Output: Raw- and object data
Input: Configuration
CAN: Output: Object data
Input: Ego motion data
RS232: Sync
This information has been put together with greatest care. However, any performance data given in this leaflet is subject to compliance with certain
surrounding conditions and hence may vary from case to case. Further, we reserve the right to make changes at any time without notice. We strongly
recommend (i) reconfirmation with Ibeo Automotive whether this information is still fully valid, before using it for final designs and (ii) to verify
performance data taking into account the actual surrounding conditions. Ibeo Automotive takes no responsibility for any consequences due to non-
compliance with these recommendations.
