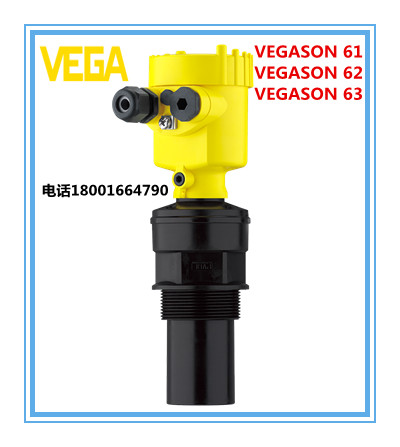

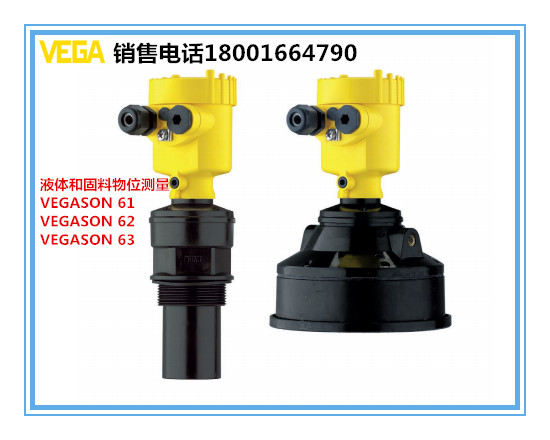

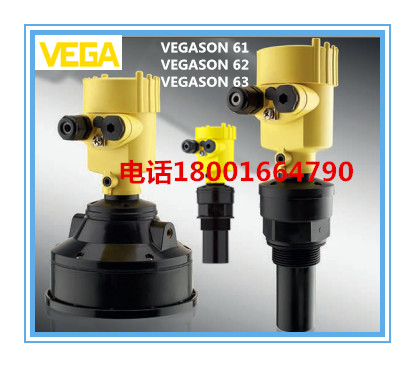

VEGASON 61 VEGASON 62 VEGASON 63物位超聲波測量
在液體和固料中的物位測量
VEGASON 61
VEGASON 62
VEGASON 63

VEGASON 61
應用 小容器中的液體和固料
測量范圍 液體： 0.25  … 5 m 固料：
0.25 … 2 m
聲變換器 由 PVDF 制成
過程接頭 螺紋 G1? ，1? NPT
過程溫度 -40  … +80 ℃
過程壓力 -0.2 … +2 bar
(-20 … +200 kPa)
測量精度 ±10 mm
信號輸出 4  … 20 mA/HART, Profibus PA,
Foundation Fieldbus
顯示/操作 PLICSCOM, PACTware,
VEGADIS 81, VEGADIS 82
許可證 ATEX，IEC ，FM，CSA，
EAC (GOST), UKR Sepro，
造船，SIL2

VEGASON 62
益處   ? 無接觸式測量法使設備運行免維護
  ? 測量可靠，不受介質特性的影響
  ? 成本低廉的解決方案，適用于簡單的應用場合
小容器中的液體和固料
液體： 0.4  … 8 m 固料：
0.4  … 3.5 m
由 PVDF 制成
螺紋 G2 ，2 NPT
-40  … +80 ℃
-0.2 … +2 bar
(-20 … +200 kPa)
±10 mm
4  … 20 mA/HART, Profibus PA,
Foundation Fieldbus
PLICSCOM, PACTware,
VEGADIS 81, VEGADIS 82
ATEX，IEC ，FM，CSA，
EAC (GOST), UKR Sepro，
造船，SIL2

 VEGASON 63
所有工業領域中的液體和固料
液體： 0.6  … 15 m 固料：
0.6  … 7 m
由 UP ，316L，PPH 制成
鎖緊法蘭 DN 100 ，龍門框
-40  … +80 ℃
-0.2 … +1 bar
(-20 … +100 kPa)
±10 mm
4  … 20 mA/HART, Profibus PA,
Foundation Fieldbus
PLICSCOM, PACTware,
VEGADIS 81, VEGADIS 82
造船，SIL2
VEGASON 61
VEGASON 61 是一種用于連續式測量液體和固料的物位的超聲波傳感器。典型應
用是測量倉儲容器或開放的池子里的液體的液位。該傳感器也適用于在小型容器或
開放的集裝箱中測量固料。
VEGASON 62
VEGASON 62 是一種用于連續式測量液體和固料的物位的超聲波傳感器。典型應
用是測量倉儲容器或開放的池子里的液體的液位。該傳感器也適用于在小型容器或
料倉中測量固料?？梢詫⑺糜谒泄I(yè)領域。
VEGASON 63
VEGASON 63 是一種用于連續式測量液體和固料的物位的超聲波傳感器。典型應
用是測量倉儲容器或開放的池子里的液體的液位。該傳感器也適用于在小型至中型
容器中連續式測量固料的物位。
物位 l 超聲波
應用范圍
VEGASON 系列的超聲波傳感器適用于在具有穩定測量條件的簡單應用場合中
進行液體和固料的無接觸式物位測量。 在液體中的典型應用為儲罐和開口水
池。 它在固料中被用來在開口容器和小型容器中測量物位。
測量原理
VEGASON 將較短的超聲波脈沖發送到待測量的介質。 這些脈沖被物位表面反
射并被傳感器重新接收。 測量儀表利用聲波所需的運行時間和輸入的容器高度
可以計算出物位。
優點
緊湊的結構形式使傳感器的安裝簡便易行。 由于介質特性不影響物位測量，故
也可以在無介質的情況下完成調試。 這種成本低廉的無接觸式測量方法可確保
運行無磨損和免維護。
