模具快換系統 夾模器

模具快換系統主要有下列部分組成

專用模架、夾模器、起模器、導軌、泵站、電控柜以及附件等。

模具快換系統可實現模具快速進出工作臺、上下模具自動對正、模具快速加緊。

動作原理及特點：

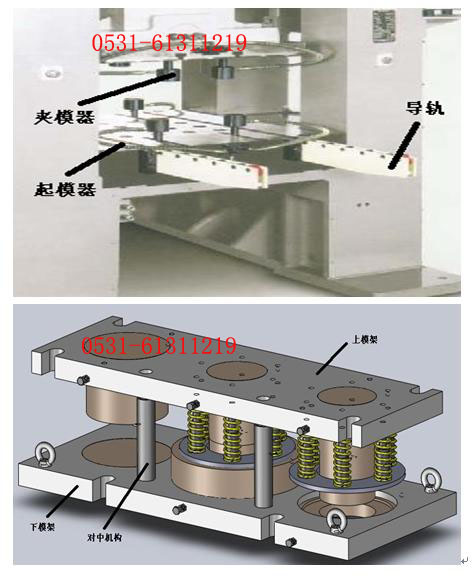

主機外安裝導軌，主機內安裝彈簧起模器。拆換模具時松開夾模器，彈簧起模器頂升，與主機外導軌在同一水平線上，用人力可輕快的將上下模架（包括磨具）拉出，在主機外導軌上吊走。另一備好的待換模具模架，可由行車吊裝降落在主機外導軌上，用人力可輕快的將模具推入機臺內，如此便實現了模具快速進出工作臺。

專用模架設計有上下對中機構。模架到位后，不必費時費力的調整上下模架，上下模具由機加工尺寸對中，對中精確、簡單。

模架到位后，用夾模器替代緊固螺釘，用液壓驅動夾模器一鍵式加緊或放松，操作簡單、省時省力。

液壓泵站采用進口氣動泵，供油壓力高，節省能源；優選零泄漏電磁閥及優質配件，保壓性能好，安全可靠。

設有油壓檢測元件，并與壓機電氣互連，預防萬一，排除意外情況導致的油壓不足引起的安全事故。

電控系統可與壓機電控系統集成。
