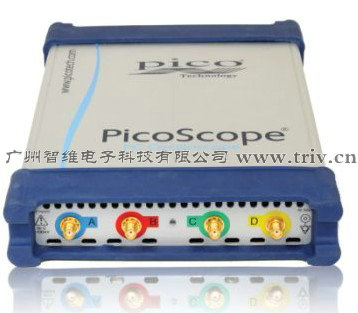

品牌：PicoScope      型號：PicoScope 6407     市場價： 90000

PICO工業示波器PicoScope 6407產品特點：

◆1 GHz 帶寬

◆1 GS 緩沖器大小

◆5 GS/s 實時采樣

◆先進的數字觸發器

◆內置函數發生器和任意波形發生器

◆USB 連接

高速數據采集

PicoScope 6407 數字轉換器是一種緊湊型 USB 插入式裝置，可將您的PC 或筆記本電腦變成一臺高速數字轉換器。它可以200 ps 的時間分辨率輕松數字轉換 1 GHz 的正弦波。

大容量緩沖存儲器

PicoScope 6407 數字轉換器的存儲器可存儲 10 億份樣本。其他數字轉換器具有最高采樣速率，但是由于沒有大容量存儲器，因此它們無法長時間保持這些速率。PicoScope 6407 可以 5 GS/s 的速度和低至20 ms/div 的時基采樣，可使采集時間總計達到 200 ms。如果這不足以滿足需求，則驅動器支持?jǐn)?shù)據流模式，可以超過 10 MS/s 的速率將無間隙連續數據直接采集至 PC 內存或硬盤。

大容量緩沖器允許使用分段存儲器。每一個捕捉的波形分段存儲在緩沖器中，這樣您可以倒回與回顧上千個原先的波形。您在屏幕上將再也看不到脈沖波形干擾，因?yàn)樵谀Ｖ故静ㄆ髦八呀?jīng)消失。

先進的觸發器

除了所有示波器上具有的標準系列觸發器之外，PicoScope 6407還提供一系列先進的觸發器，其中包括脈沖寬度、窗口與壓差觸發器，幫助您捕捉您所需的數據。

數字觸發

目前出售的大多數數字示波器依舊采用的是基于比較器的模擬觸發器架構。這會造成無法始終校準出的時間與振幅錯誤。使用比較器經常會在高帶寬時限制觸發器靈敏度，還會造成長時間的觸發器重新預準備延時。

自 1991 年起，我們一直利用實際的數字化數據嘗試使用全數字化觸發。這可減少觸發器錯誤，并可使我們的示波器即使在全帶寬條件下遇到最小信號時依舊觸發。可以精準并且清晰地設定觸發電平與遲滯。

數字觸發還可縮短重新預準備延時，當結合分段存儲器時，這可觸發與捕捉一連串快速發生的事件。在最快時基條件下，您可以使用快速觸發在 20 毫秒時間內采集 10,000 個波形。然后，我們的容限測試功能可對這些波形進行掃描，從而突出顯示任何不合格的波形，以便于在波形緩沖器查看。

任意波形與函數發生器

裝置內置有一臺函數發生器（包括正弦、正方形、三角形、斜率、sin (x)/x、高斯、半正弦、白噪聲、直流電平與PRBS）。除了用于設定電平、偏差與頻率的基本控件之外，更為先進的控件可使您掃描一系列頻率。當與頻譜 峰值保持選件組合時，這可成為一種用于測試放大器與過濾器響應的強大工具。

另外，還包括一臺配有可容納 1.6 萬份樣品緩沖器的任意波形發生器。

高度信號完整性

大多數的示波器是以價格為基礎建造而成；而我們的產品卻是按照規格建造而成。細致入微的前臺設計與屏蔽可減少噪音、串?dāng)_與諧波失真。憑借多年的示波器制造經驗，我們能夠提高脈沖響應速度以及帶寬平滑度。

我們產品的動態系能令我們引以為榮，我們詳盡地列出這些規格。結果很簡單，那就是當您探測電路時，您可以信賴自己所捕捉的數據。

PICO工業示波器PicoScope 6407產品參數：

示波器 - 垂直

◆型號：PicoScope 6407

◆帶寬  (-3 dB) ：1 GHz

◆上升時間（計算值）：350 ps

◆輸入通道：4

◆垂直分辨率：8 位

◆增強垂直分辨率：12 位

◆DC 精度：±3%

◆輸入靈敏度：20 mV/div

◆輸入阻抗：50 Ω  ±2%

◆輸入類型：SMA

◆輸入耦合：DC

◆輸入范圍 (滿量程)：±100 mV

◆過電壓保護：±2 V  (DC + Peak AC)

示波器 - 水平

◆最大采樣率（單觸發）
◆1通道在用：5 GS/s

◆2通道在用：2.5 GS/s (使用 A+C, A+D, B+C, B+D)

◆3或4通道在用：1.25 GS/s

◆最大采樣率（連續流動模式）：1 MS/s 使用 PicoScope 示波器 ；>10 MS/s  使用附帶的SDK (取決于 PC )

◆緩存 (在工作通道之間共享)：1 GS

◆波形緩存：達到 10,000 個波形

◆時基精度：±5 ppm

注意: 當使用PicoScope 6軟件時，標稱的參數才適用。
