作者：秦立華                     Author: LiHua Qin
　　單位：深圳市漢東玻璃機械有限公司  ShenZhen HanDong Glass Machinery Co.,Ltd
　　職業：工程師                     Metier：Engineer
　　普通浮法玻璃在經過鋼化處理后，硬度可以比沒有鋼化前提高4-5倍，而且在玻璃破碎時都呈顆粒狀，如果用鋼化過的玻璃做夾層玻璃，就成為安全玻璃，即在玻璃破碎后顆粒全部粘在PVB膠片上，普遍應用在汽車的前擋玻璃、高層建筑、政府工程、防彈玻璃…….。
　　但是經過鋼化的玻璃有存在自爆的隱患，在無外力作用時仍會發生自爆，這是鋼化玻璃自身的特性所決定。鋼化玻璃自爆源于硫化鎳（Nis）,在鋼化處理的加熱階段，硫化鎳是高溫態的（α-Nis）
　　在快速冷卻時，高溫態的（α-Nis）來不及向低溫態的（β-Nis）進行轉變。這種晶型轉變從熱處理后的幾分鐘到安裝后的幾十年一直存在，（α-Nis）轉變?yōu)椋é?Nis）會導致體積膨脹，破壞玻璃內部的應力平衡，最終導致玻璃自爆。
　　目前鋼化玻璃的自爆隱患沒有有效的補救方法，國內和國外都普遍采用均質（也稱引爆、熱浸）的方法將玻璃裝進爐內，然后勻速加溫到290℃后恒溫2-8小時不等，將存在"自爆"隱患的玻璃提前引爆，從而減小鋼化玻璃安裝后再次發生"自爆"的機率。
　　因?yàn)榫|(zhì)的產能低，耗電量大（5T爐）總功率已經超出400KW，加上玻璃自爆后的直接經濟損失，所以均質測試成本居高不下，目前國內會經均質測試的主要是部分政府工程和大型公共設施如，機場……等。
　　均質爐的基本工作原理及要求：
　　1、 爐的升溫時間可以在范圍內設置（30-150min）
　　2、 恒溫時間可以在范圍內設置（10-480min）
　　3、 恒溫溫度可以在范圍內設置（80--300℃）
　　4、 降溫可以曲線降溫、自由降溫選擇。
　　5、 正常運行時恒溫度在290℃±10℃
　　6、 在運行中實時保存數據，當過程結束后以便打印報告，做為此批玻璃已經做過均質測試的依據，打印的報告中必須包含玻璃、客戶信息...當時的溫度曲線等。
　　7、 在查詢歷史時，未避免產單過多查找費時，必須有信息過濾功能。
　　8、 為保證均質質量，分6區獨立控制溫度，還有2路活動點溫度探頭，可以自由的插入到玻璃的任何縫隙中。也就是總共有8路溫度。
　　9、 可以選擇一條曲線打印，也可以選擇多條曲線同時打印。
　　均質爐的溫度是由普通加熱管加熱空氣后，通過6個循環風機吹入爐內，再從爐體頂部抽回進加熱倉，如此循環，它和普通的加熱箱有著本質的區別。
　　均質爐的工作原理看似簡單，但目前國內做的比較好的公司相當少。一臺合格的均質爐不但控制程序要求高，而且爐體結構相當重要，在爐子運行時必須保證爐體內的溫度均勻，這就關系著這臺爐子的整體結構，如：加熱功率，風機功率，空氣對流狀況。如果爐內溫度不均勻會導致均質后的玻璃仍然自爆率很高。
　　有些均質爐設備為求運行時的曲線美觀，普遍采用的方法有：1、拉長溫度采集時間，這樣可以減少曲線的波浪。2、將熱電偶放在風道內，這樣看起來溫度曲線很理想，但爐內的溫度和風道內的溫度相差特別大。這也是玻璃均質測試后仍然會自爆的原因之一。有資料顯示：國外最好的均質爐，爐內的溫差也有將近30℃。

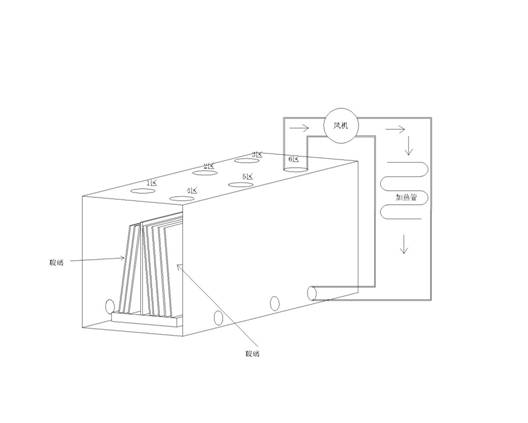

　　均質爐的結構示意圖：

　　在本方案中有六臺加熱循環風機，一臺降溫用的冷風機，六個區的加熱。
　　電氣控制采用如下配置：
　　1、力控監控組態軟件1套   (控制策略版)
　　2、研華工業電腦1臺       (IPC-610)
　　3、研華采集卡 PCI-1723  1套  （此板卡有8D/A     16DIO）
　　4、研華溫度模塊4520 & 4018 各1
　　5、惠普打印機1臺
　　6、臺灣登敏電力調節器6臺  （用于調節6個加熱區的輸出功率）
　　說明：
　　因?yàn)橐褂玫疥P(guān)系數據庫來保存機器運行中的溫度數據和產品信息，本人也比較熟悉力控組態軟件，因此使用了子圖里面的內部控件之"ODBC歷史曲線"，用于作為歷史查詢的用途，在運行時用內部控件"溫控曲線"作實時監測，同時力控的控制策略版具有PID的功能。全面的I/O支持，力控支持研華的全系列板卡。研華的溫度模塊4018。
　　此項目的所有控制都在力控的動作腳本里完成。

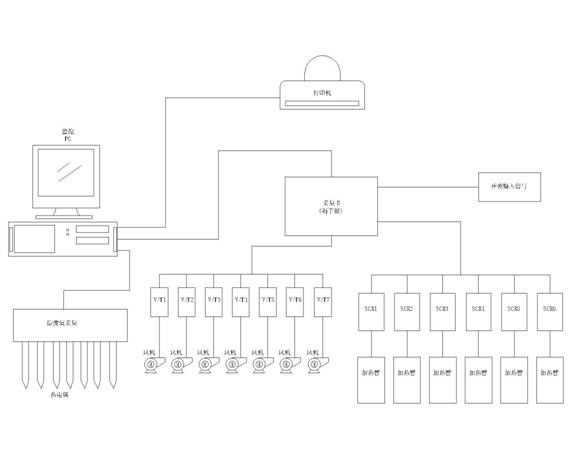

　　系統圖：

　　程序運行基本工作原理：
　　1、 輸入正確的升溫時間，恒溫時間，恒溫溫度，結束溫度。
　　2、 輸入正確的玻璃規格、數量、產地、客戶信息…..
　　3、 啟動均質爐后，程序運行啟動循環風機，根據設置的恒溫溫度，系統開始控制加熱輸出功率，按照設置的升溫斜率在規定的時間內使?fàn)t內達到恒溫溫度，這其間可能會有個別區域的溫度存在時間上的先后才達到恒溫溫度，程序必須等到6個區域的溫度都達到設定值后，開始進入恒溫度程序，同時開始計時，計時結束后，就是恒溫時間到達后，停止恒溫，進入降溫階段，根據選擇有"曲線降溫"、"自由降溫"，曲線降溫由PID完成根據降溫時間和結束溫度計算降溫斜率，"自由降溫"由程序完成，在降溫度時開啟天窗讓熱空氣自由排出。
　　4、 自動保存，自動運行其間，溫度模塊的采集周期是100ms，每間隔180s程序就自動寫一次溫度數據進數據庫。
　　5、 打印報告，關系數據庫Access，由ODBC歷史曲線控件調出數據，繪制成曲線。
　　力控開發環境

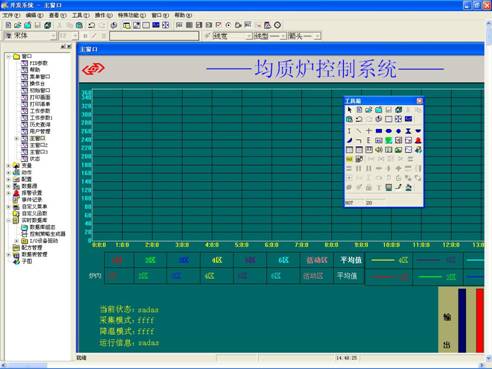

　　主窗口開發：

　　此畫面用于監視溫度曲線，主要的控件有"溫控曲線"，"溫控曲線"控件的使用比較簡單，這里不再介紹其的組態方法了。

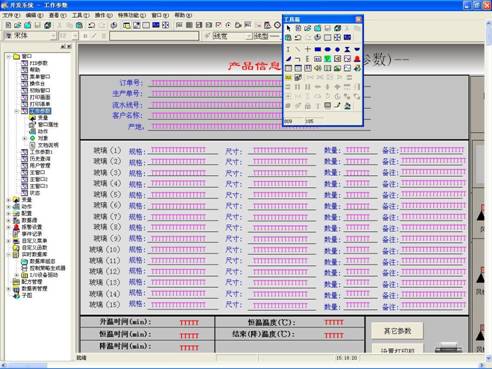

　　工作參數開發

　　此畫面用于輸入工作時的有關信息，在自動運行啟動后，本畫面的輸入必須被禁止。

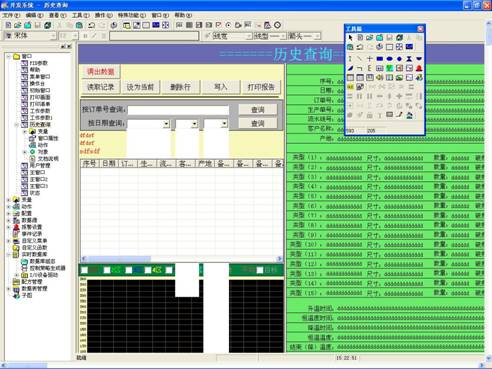

　　歷史查詢的開發：

　　本畫面相當重要，它將輸出在本機器上所做的均質測試的數據，因?yàn)樽罱K客戶要的是打印的報告。
　　本畫面中主要有Windows控件中的表格，ODBC歷史曲線。

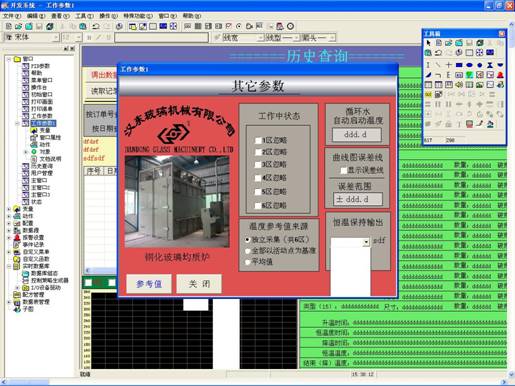

　　其它的輔助選項功能：

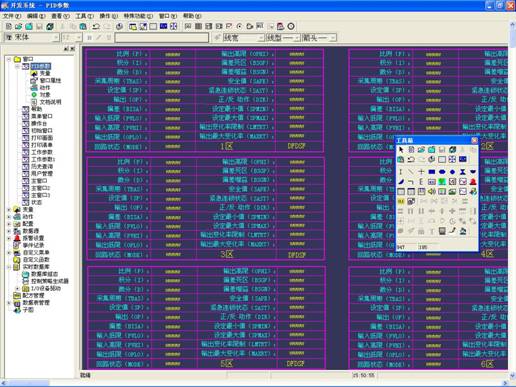

　　PID參數修改畫面

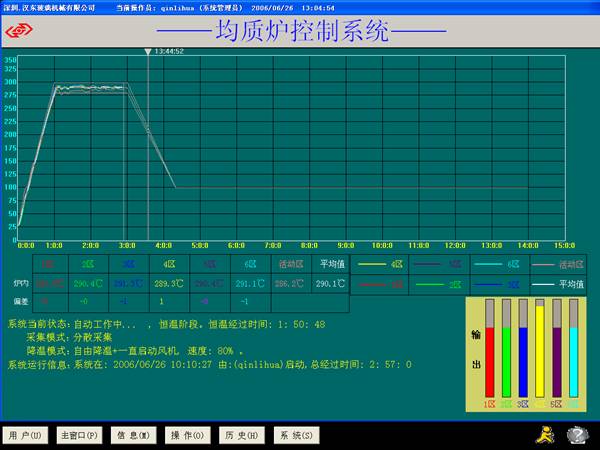

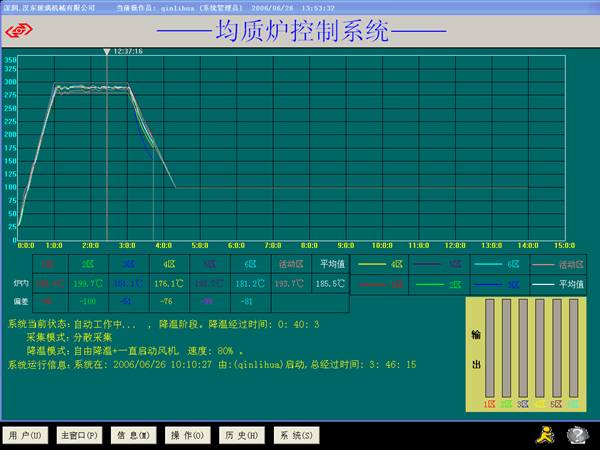

　　程序的運行之主窗口：

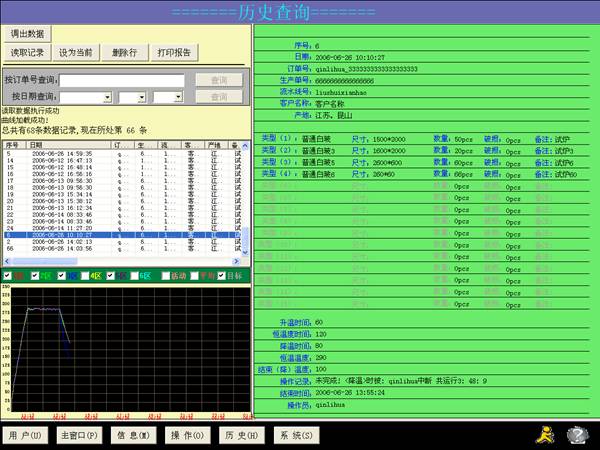

　　程序運行之歷史查詢：

　　當一個訂單結束后，在此畫面中調出數據并打印報告交于客戶。
　　程序主要分三個階段進行：
　　第一個階段是：升溫度階段：
　　第二個階段是：恒溫度階段：
　　第三個階段是：降溫度階段：
　　前面我們已經做了一個"工作參數"頁面，在畫面下有一個"啟動/停止"按鈕用來啟動自動工作程序，同時還必須判斷填寫的信息是否正確：
　　在"左鍵動作/釋放鼠標"內填寫如下動作腳本：
　　if work_mode==1 then
　　if (StrLen(advancebooking_unmber)<=0 ) then
　　msgbox("    請?zhí)顚?lt;訂單號>！       ");
　　else
　　if (StrLen(yield_number)<=0 ) then
　　msgbox("        請?zhí)顚?lt;生產單號>！        ");
　　else
　　if (StrLen(client _name)<=0 )   then
　　msgbox("     請?zhí)顚?lt;客戶名稱>!          ");
　　else
　　if (StrLen(yieldly)<=0 ) then
　　msgbox( "              請?zhí)顚?lt;產地>!    ");
　　else
　　if (StrLen(glass_type_1)<=0) then
　　msgbox("         請?zhí)顚?lt;玻璃規格（1）>         ");
　　else
　　if (StrLen(glass_size_1)<=0) then
　　msgbox("             請?zhí)顚?lt;玻璃尺寸（1）>      ");
　　else
　　if glass_qty_1<=0 then
　　msgbox("         請正確填寫<玻璃數量（1）>         ");
　　else
　　if up_temp_time< 60 || up_temp_time>300 then
　　msgbox("           <升溫時間>設置錯誤！        ");
　　else
　　if keep_temp_time<10 || keep_temp_time>1440 then
　　msgbox("         <恒溫時間>設置錯誤！         ");
　　else
　　if down_temp_time<180 || down_temp_time>480 then
　　msgbox("             <降溫時間>設置錯誤！    ");
　　else
　　if   keep_temp<80 || keep_temp >330 then
　　msgbox("          <恒溫溫度>設置錯誤！   ");
　　else
　　if end_temp<100 || end_temp>300 then
　　msgbox("           <結束（降）溫度>設置錯誤！      ");
　　else
　　if  msgbox("真的要啟動自動工作？ " ) then
　　auto_start=1;//自動工作啟動
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　endif
　　在"一般性動作"中填寫動作腳本如下：
　　if auto_start==1 then
　　auto_work=1;
　　1_zone_up_end=0:
　　…………………..
　　6_zone_up_end=0:
　　up_temp_up=0;
　　//start_temp_1=averagely.PV;
　　auto_start_time=StrLeft($Date,10)+" "+StrLeft($Time,8);
　　//status_operator=$UserName;
　　start_temp=(temp_1_1.PV+temp_1_2.PV+temp_1_3.PV+temp_1_4.PV+temp_1_5.PV+temp_1_6.PV)/6:;
　　number _3_1=cc+1;
　　date_3_1=StrLeft($Date,4)+"-"+StrMid($Date,5,2)+"-"+StrMid($Date,8,2)+" "+StrLeft($Time,8);
　　yield_number _3_1= yield _number;
　　client_name_3_1= client_name;
　　yieldly_3_1= yieldly;
　　note_3_1=note_1;
　　………………
　　note_3_15=note_15;
　　glass_type_3_1=glass_type_1;
　　…………..
　　glass_type_3_15=glass_type_15;
　　…………………..
　　glass_size_3_15=glass_size_15;
　　glass_qty_3_1=glass_qty_1;
　　……………………
　　glass_qty_3_15=glass_qty_15;
　　up_temp_time_3_1=up_temp_time;
　　keep_temp_time_3_1=keep_temp_time;
　　down_temp_time_3_1=down_temp_time;
　　keep_temp_3_1=keep_temp;
　　end_temp_3_1=end_temp:
　　operator_3_1=$UserName;
　　dade_time="Start_qinlihua";
　　temp1=666666;
　　………………
　　temp9=666666;
　　SQLInsert(ConnectID,"data", "temp");
　　Delay(1000);
　　dade_time=StrLeft($Date,4)+"-"+StrMid($Date,5,2)+"-"+StrMid($Date,8,2)+" "+StrLeft($Time,8);
　　temp1=temp_1_1.PV;
　　………………….
　　temp7=temp_1_7.PV;
　　temp8=averagely.PV;
　　temp9=sel_temp.PV;
　　SQLInsert(ConnectID,"data", "temp");
　　display("主窗口"):
　　display_1=1;
　　auto_start=0;
　　endif
　　當按下按鈕后，如果輸入的信息不符合要求，則會彈出一對話框給予提示，否則啟動機器自動運行，并將數據先寫入綁定的數據表中，同時自動把畫面切換到主窗口。
　　在"歷史查詢"的畫面中建立一Windows表格控件,命名"table",用于顯示歷史的產單信息。
　　調出數據庫中的數據進綁定的表格：
　　建一按鈕屬性"調出數據"，雙擊，在"左鍵動作/釋放鼠標"輸入動作腳本；
　　SQLSelect(ConnectID,"message"," ");
　　SQLDisplayToGrid("table");
　　SQLLastError(err_msg);
　　將表格中選中的行讀到另一個數據表綁定的表格中
　　這一步的操作主要是將選中的行讀出到另一個數據表綁定的表格，用于在畫面中顯示出來。
　　建一按鈕屬性"讀取記錄"，雙擊"左鍵動作/釋放鼠標"輸入動作腳本：
　　SQLMoveTo(row_number);
　　SQLGet("data_table"):
　　SQLLastError(err_msg);
　　訂單號查詢
　　建立一文本編輯框控件，命名"search_1",另在其右邊建立一按鈕，屬性"查詢"，雙擊，在"左鍵動作/釋放鼠標"輸入動作腳本；
　　SQLSelect(ConnectID,"message","訂單號='"+#search_1.text+"'"):
　　SQLDisplayToGrid("table ");
　　SQLLastError(err_msg);
　　內部控件"溫控曲線"組態時提供了一個"設定變量"，原則上可以用它來做升溫引導（斜率），但實際應用中這個控件的X軸（時間坐標），是按照時間來走的，問題在于如果我們的爐內溫度無法在規定時間內升到設定值，問題就出現了，它會導致最后我們的恒溫時間縮短或還沒有進入恒溫，就已經開始降溫了，比如說：設置升溫時間60min恒溫時間60min恒溫度290℃，降溫度：100℃，降溫時間：60min，爐內的玻璃裝載過多，當溫度升到260℃是已經用了120min，而此時"溫控曲線"控件已經開始走降溫曲線了，于是加熱會馬上停止。所以升溫斜率可以使用"溫控曲線"的"設定溫度"但恒溫溫度和降溫度就必須自己在條件動作腳本里做了。限于動作腳本代碼太長，不便全部列出。
