一、引言

隨著城市建設和經濟建設的發展，人民生活水平不斷的提高，城市地區集中供熱可保證室內恒溫，滿足居民生活需要，是節約能源、保護環境的最有效的措施之一。而目前隨著用戶的不斷增多，熱量不斷加大，怎樣才能合理、有效的利用這些能源呢？利用遠程監控，對每個泵站內的熱水的流量、壓力、溫度、泵和電氣設備運行狀況進行監控，由調度室統一調度，保證集中供暖的質量，滿足用戶的要求。這樣既節省大量的人力、物力，還提高了熱網的現代化管理水平。熱網監控為數字化城市建設提高了一個新的臺階，體現出了重要作用。

“長白熱網監控” 供熱負荷達1000萬平方米以上。目前此供熱地區使用的兩個70MW的熱水爐是遼寧省最大的熱水爐，通過高溫供熱管道將熱水送至各個小區，目前投入使用的有9個站，分別是：格林、預備役、圣水苑、銀河等。目前還要繼續增加8個站，總共要投入使用將近100個站。每個站都設有一個換熱站，高溫管道（一次網）中的熱水與居民樓中的暖氣（二次網）進行熱量交換。

二、系統介紹

長白熱網監控系統主要使用力控ForceControl 6.1組態軟件和ABB  AC500相結合，共同完成長白地區的熱網監控。本系統采用IBM服務器，通過VPN路由器采集PLC 的數據，對各個換熱站的溫度、壓力、流量參數進行檢測，系統將檢測到的數據發送到各個監控室，有總監控室進行集中監控，統一調度。

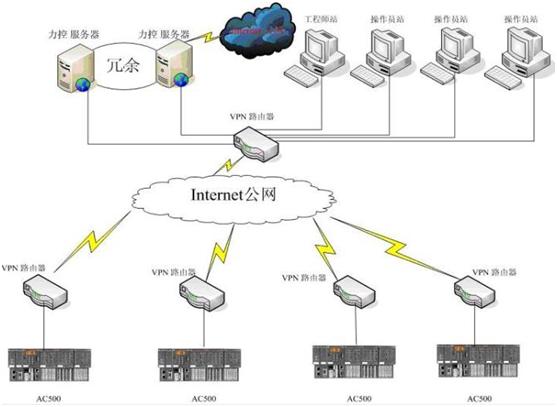

系統具有雙機冗余的功能，當一個服務器或設備故障后，在5-10秒內可由主機自動切換到從機監控，當主機恢復后，又可以自動切換到主機，并且可以實現歷史數據同步。通過力控ForceControl 6.1組態軟件兼做WEB服務器，在世界各地任何一個地方都可以通過IE來瀏覽工程。系統圖如下：

三、工程特點

1、數據采集和處理

操作員站將所有數據從服務器上采集過來，并在畫面上顯示、運算和處理。

2、報表

力控具有強大的專家報表，可以快速生成日報、周報、月報。并可以根據客戶的特殊要求、特殊場合進行樣式和查詢的設置。生成的報表都可以完成打印預覽等功能。

3、報警

報警畫面是非常重要的，它為生產過程中等的故障排除，提供了直接的數據依據。他收集了控制系統中檢測到的各種信息和報警、并保存最新的100條報警記錄。

當操作員站將所有的數據從服務器上采集過來后，超過所設置的報警值時，操作員站可以彈出提示框并記錄報警。本工程中使用了6.1中最新的TTS語音報警，把報警信息用漢字的方式輸入進去，即可讀出輸入的內容。并且當有多個報警發生，這些語音會形成隊列，在報警已經接觸但是語音沒有播報完的情況下，可以清楚隊列。

4、曲線

在曲線畫面中可以對觀察對象進行選擇，包括各個換熱站的壓力、流量、溫度等曲線。既可以觀察實時趨勢曲線，也可以查詢一段時間內任意時刻的歷史曲線。

5、畫面顯示

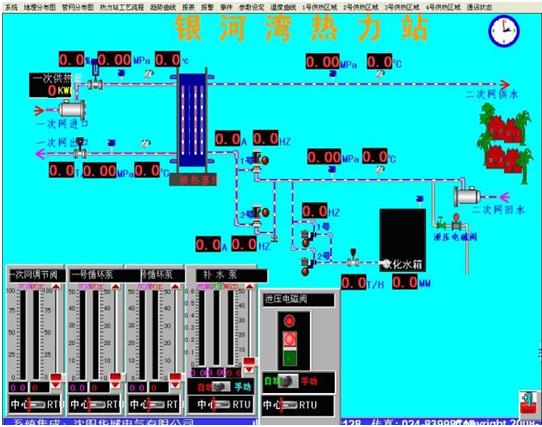

主畫面顯示整個主網的干線動態工藝流程圖，流程圖上標有各個換熱站的實際位置，并顯示換熱站的主要參數，換熱站傳輸上來的數據也可以表格或者棒圖的方式進行顯示。在主畫面通過按鈕可以切換到任一個換熱站，查看換熱站的詳細信息。

   四、結束語
   系統投入以來達到了預期的效果，運行可靠，性能穩定，人機界面友好，節省了大量的人力物力，為建設現代化的城市作出了應有的貢獻。
