一、項目背景
大慶油田物業管理二公司現管轄乘銀集中供熱39 座換熱站、八百坰集中供熱17 座換熱站、紅崗集中供熱9 座換熱站、銀浪燃煤鍋爐房、八百坰燃煤鍋爐房、紅崗燃煤鍋爐房、乘風燃?xì)忮仩t房及其管轄的25 座換熱站、64 座污水站。隨著集中供熱規模的不斷擴大，熱網集中運行與管理系統向大型化規范化發展，而原有的熱網監控系統已經不能滿足需求，系統要求能夠通過對熱源、熱網及熱力站的遠方數據的集中采集、控制、管理，從而實現在供熱過程中實施經濟運行調度，提高供熱的可靠性，減少污染氣體排放。SCADA系統的運行對供熱系統控制產品質量，提高生產效率，有著重要的意義。
二、系統設計

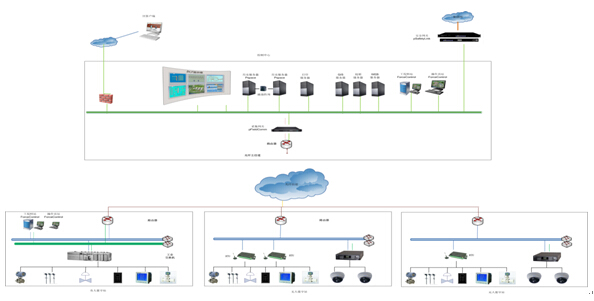

圖1 系統架構圖
SCADA系統由SCADA控制中心和通信系統組成。SCADA 系統分二級結構，一級為SCADA控制中心；二級為鍋爐房站控系統和換熱站站控系統；SCADA 控制中心由2臺實時/歷史數據服務器、10 臺操作員站（其中1 臺兼工程師站）、1 臺打印機和網絡傳輸設備等硬件構成。
(1)SCADA 實時數據服務器
SCADA 實時數據服務器負責處理、存儲、管理從現場的過程控制DCS 系統采集的實時數據，并為網絡中的其它服務器和工作站提供實時數據。實時數據存放在實時數據庫中。實時數據服務器中運行通信管理軟件，完成各站站控系統的通信鏈接、協議轉換、網絡管理等任務。
(2) SCADA 歷史數據服務器
歷史數據服務器主要完成歷史數據的存儲、管理，并為網絡中的其它服務器和工作站提供數據。服務器運行標準關系數據庫軟件，提供開放軟件接口和標準物理接口。實時數據服務器和歷史數據服務器互為備用。
(3)操作員工作站
操作員工作站是調度、操作人員與控制中心計算機監控系統的人機接口（HMI），它在控制中心計算機監控系統中是作為客戶機。操作員通過它可詳細了解各鍋爐房、換熱站的生產運行狀況并下達命令，它們通過LAN與服務器互連并交換信息。
三、系統功能
- 數據采集和處理；

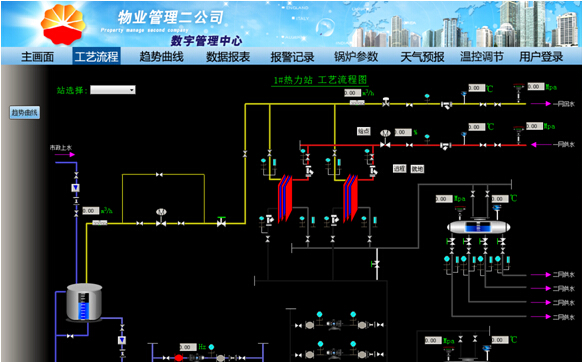

- 工藝流程的動態顯示；
- 報警顯示、報警管理以及事件的查詢、打印；
- 實時數據的采集、歸檔、管理以及趨勢圖顯示；
- 歷史數據的采集、歸檔、管理以及趨勢圖顯示；
- 生產統計報表的生成和打??；
- 生產過程優化；
- 模擬培訓；
- 緊急切斷；
- 安全保護；
- 故障診斷和分析；
- SCADA 系統診斷；
- 儀表的故障診斷和分析；
- 網絡監視及管理；
- 通信通道監視及管理；
- 為MIS 系統提供數據；
四、結論
通過力控科技的SCADA產品建立健全物業管理二公司熱網系統，實現操作臺上位機客服端軟件與SCADA服務器之間的數據互訪，并且通過客戶端軟件實現對各類數據的訪問，實現數據顯示、遠程調節、分時段控制、趨勢曲線、歷史數據、報表統計、報警監控、報表打印等功能。
