摘要：

　　力控科技智慧管廊解決方案是利用先進的傳感器、物聯網、大數據、云計算、GIS（+BIM）等技術，構建可視化、數字化、智能化綜合管廊管控平臺，實現管廊和管線的自動感知、實時監控、智能報警、在線運維、應急處理等，提高綜合管廊的安全管理水平，減少各類事故的發生，推動城市向“新型智慧城市”發展。

　　一、 方案概述

　　力控科技智慧管廊解決方案涵蓋管廊基礎設施及其附屬設施建設、智慧管廊一體化平臺建設，以及管廊監控與預警系統、智能運維系統的建設。綜合管廊基礎設施包括：消防系統、通風系統、供電系統、照明系統、排水系統、標識系統等。

　　二、 設計目標

　　●構建智慧管廊實時信息共享服務中心，實時采集、更新管廊本體及管線的各類監測數據，并進行集中實時監控、趨勢分析、智能報警等，為相關業務部門提供數據服務。

　　●構建智慧管廊高效運行管理中心，收集并處理管廊相關的各類管理信息，進行集中管控、日常維護、檢維修、遠程運維，以及優化控制。

　　●構建智慧管廊完備的綜合服務管理中心，實現各相關部門的業務協同處理、應急聯動與指揮等。

　　●構建智慧管廊精準的數據分析決策中心，統一、規范各業務部門的數據接口，實現綜合管廊大數據的匯總、挖掘、統計與分析，為管理部門提供精準的決策分析支持服務。

　　三、 系統架構

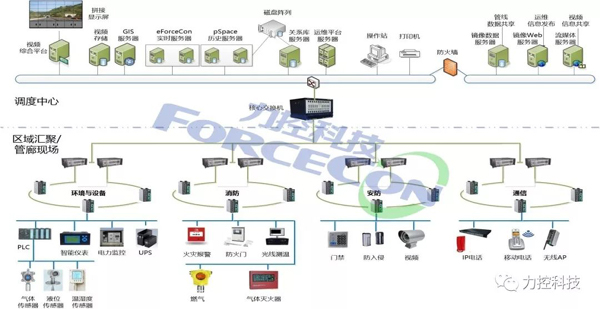

　　系統網絡架構如下圖所示：

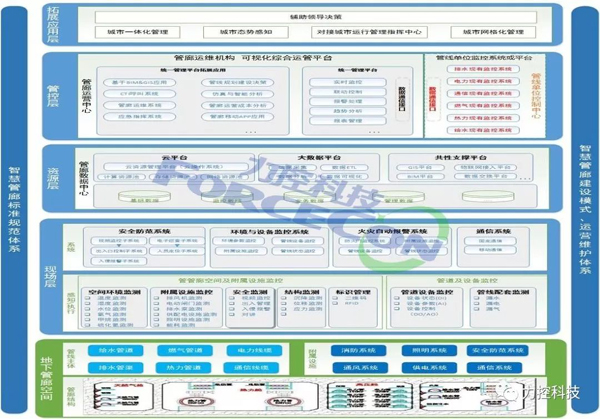

　　系統功能架構如下圖所示：

　　四、 系統特點

　　1、 綜合管廊基礎設施全面接入。消防系統涵蓋：火災報警、滅火系統、可燃氣體報警等；通風系統涵蓋：環境及設備監控、與火災報警系統聯動、與可燃氣體報警聯動等；供電系統涵蓋：電力監控、電氣火災監測、消防設施電源監控、電能計量分析監測等；照明系統涵蓋：普通照明、應急照明監控，以及應急疏散指示等；排水系統涵蓋：排水泵遠程監測、智能控制，以及排水液位監控、爆管監測等；標識系統涵蓋：各種說明性標識、警示類標識、疏散標識。

　　2、 安全、完備的網絡規劃?？刂骗h(huán)網，接入環境與設備監控子系統的PLC、電力監測子系統、能源管理子系統、智能照明子系統等；安防環網，接入視頻安防子系統的監控攝像機、出入口控制系統（門禁和智能井蓋，根據設備控制方式，井蓋也可接入PLC系統）、入侵報警系統（雙鑒探測器、主動紅外對射報警系統，根據設備控制方式也可接入PLC系統）；電子巡更機人員定位系統等；消防環網，接入電氣火災子系統、消防設備電源子系統、分布式光纖測溫DTS子系統、可燃氣體報警監控子系統，以及火災報警子系統、防火門監控子系統等；通信網絡，工業電話采用網絡電話，接入消防電話與調度電話。

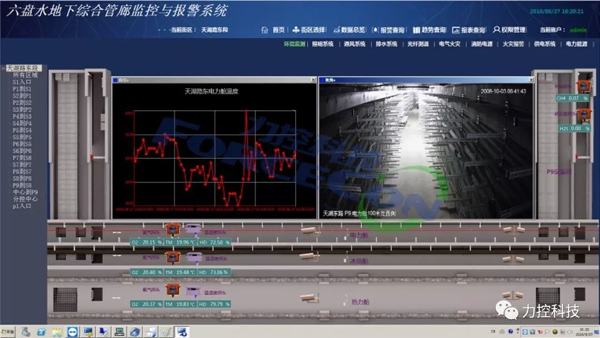

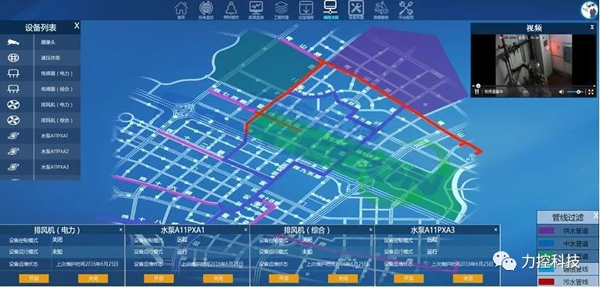

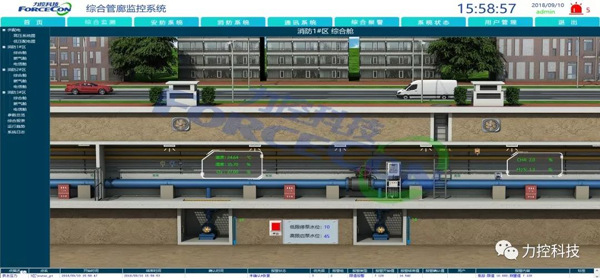

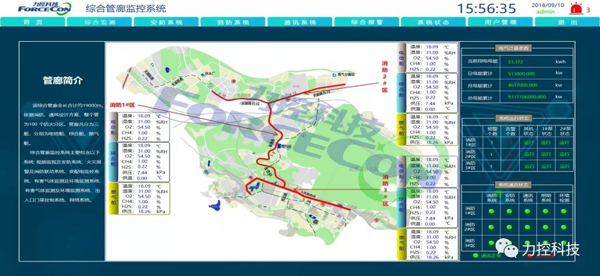

　　3、 實時監控、有效預警?；贕IS，以三維動畫效果展示，支持移動、坐標定位、縮放、量測、分層等，能夠形象、直觀地跟蹤、監測管廊；符合電力特性，支持四遙處理、SOE報警事件、錄波曲線、電力圖庫等，支持遙控，遙調，復歸，閉鎖等操作；支持門禁、周界等安防信息集成；支持消防系統集成，支持消防報警、聯動邏輯處理等；支持主流視頻設備集成，云臺控制、視頻截圖、視頻聯動及報警信息集成；支持實時/歷史趨勢分析、系統狀態監控、實時/歷史報警管理，提供聲光電提醒，報警分級、分組，報警過濾，報警切畫面，報警聯動，報警統計等。

　　4、 便捷、智能的遠程運維與監控。通過物聯網傳感技術的運用，實現管廊基礎設施的信息化、可視化管理；通過移動終端的APP管理系統，實現綜合管廊巡檢、運維、應急處理的便捷化、高效化管理。對于進入管廊的操作人員和維修人員進行遠程安全監控，實現人員從進入管廊、到達作業位置、作業區環境、作業情況、到作業完成離開管廊的全過程進行可視化、遠程自動監控，并自動形成操作記錄。

　　5、 智能化安全應急指揮與輔助決策。利用互聯網技術、云計算和大數據分析技術，以地理信息系統、數據分析系統、信息展示系統為手段，實現綜合管廊應急數據的收集、分析及輔助決策，對應急資源進行組織、協調，啟動應急預案，對應急情況進行有效管理與控制。應急指揮系統可以實現與視頻、流程圖、報警等的聯動。

　　五、 應用行業及案例

　　力控科技智慧管廊解決方案可以應用于城市、區縣綜合管廊，以及各類產業園區管廊管理。我們的主要客戶包括：六盤水市地下綜合管廊。

　　六、 客戶價值

　　智慧管廊管理平臺可以對管廊的運行、運維和運營安全進行管理與監控，而且在不同階段對管廊有不同的安全要求，通過可視化遠程自動監控，將可能出現的險情消滅在萌芽狀態，避免造成重大的經濟損失，保障國家及人民群眾的生命財產安全。
