一、系統概述

智慧水務管理信息平臺可實現對水廠統一運營管理，實時監測水廠的生產運行信息，現場自動化運行系統根據水處理狀態實時調整設備狀態能夠?qū)崟r掌控，提高污水處理效率，同時通過APP與現場巡視人員聯動，降低設備維護管理響應時間，降低設備故障率，有效降低管理運營成本，提高水處理廠的運營管理水平，確保水處理廠正常運行。

二、系統架構

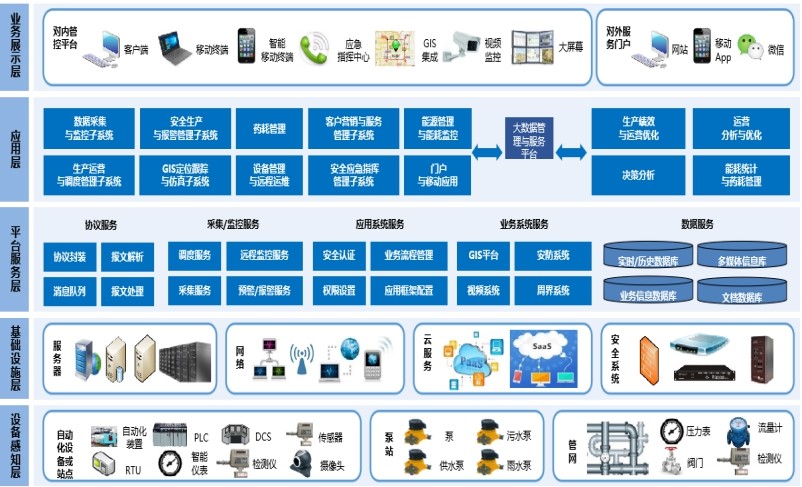

系統網絡架構如下圖所示：

三、應用功能

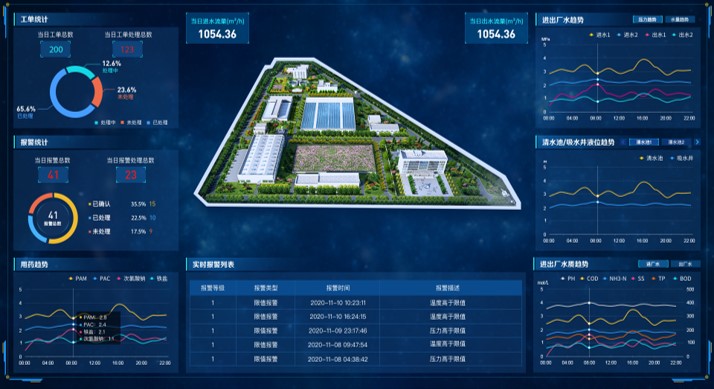

1管理駕駛艙

直觀展示廠區生產運行情況，如進出水當日流量，進出水相關水質參數對比（化學需氧量、生物需氧量、氨氮、總氮、懸浮物、總磷），設備類型統計、報警信息統計、用藥趨勢、流量趨勢、進出水壓力趨勢、液位趨勢等重點關注信息。

2設備臺賬

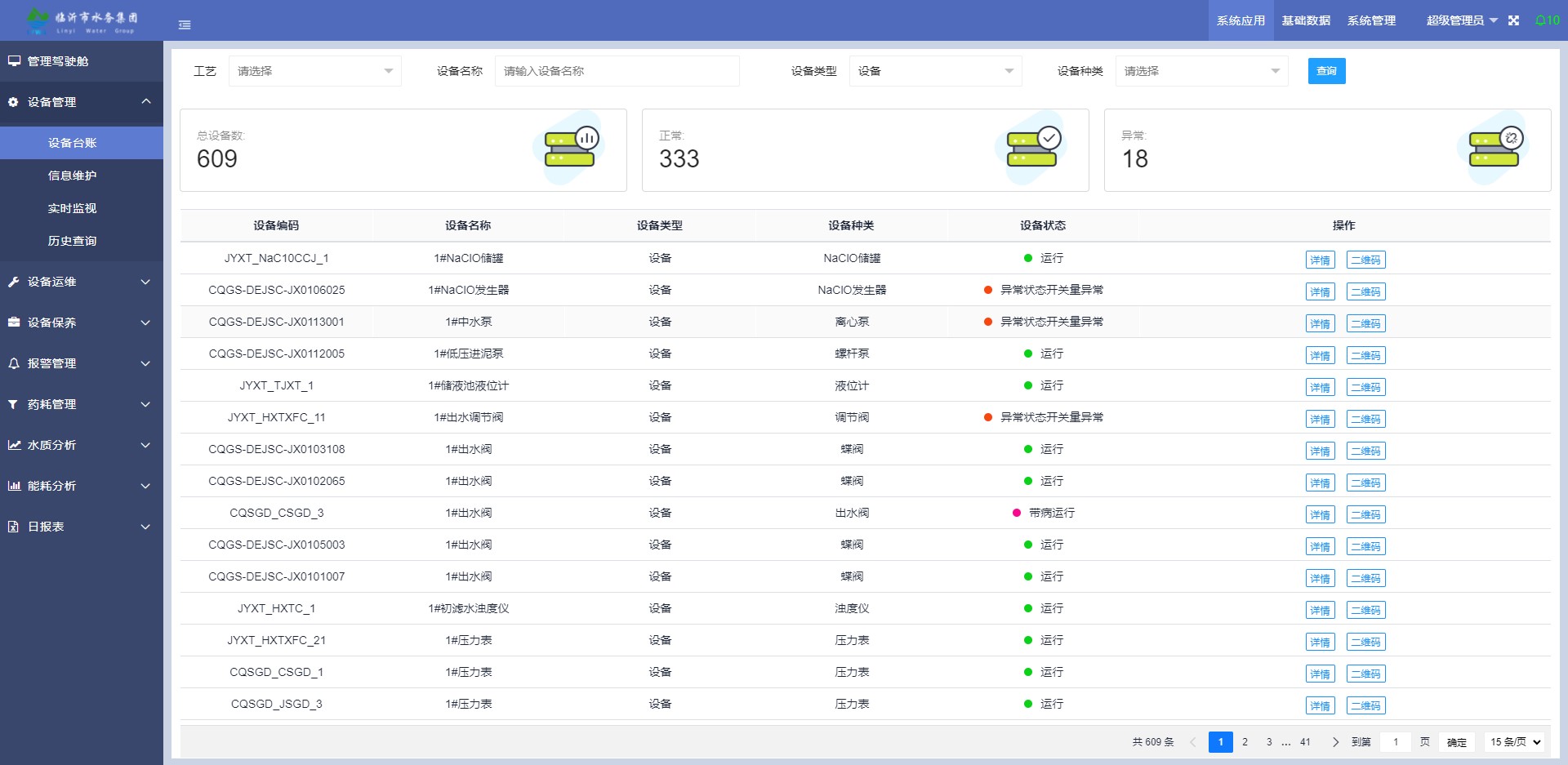

1)      臺賬信息查看

以列表形式展示廠區設備臺賬，可通過工藝、設備名稱、設備類型等條件快速檢索設備，便于翻閱查找設備信息，實時展示廠區設備總數，在線數量、離線數量，設備列表包含設備編碼、設備名稱、設備類型、設備種類、設備狀態、單臺相關操作（查看設備詳情）二維碼。

設備詳情：點擊設備詳情按鈕查看設備的詳情信息，包含設備的基本信息、參數、和保養信息作為預留項，可不使用。

二維碼：查看設備二維碼，實現二維碼圖片保存。

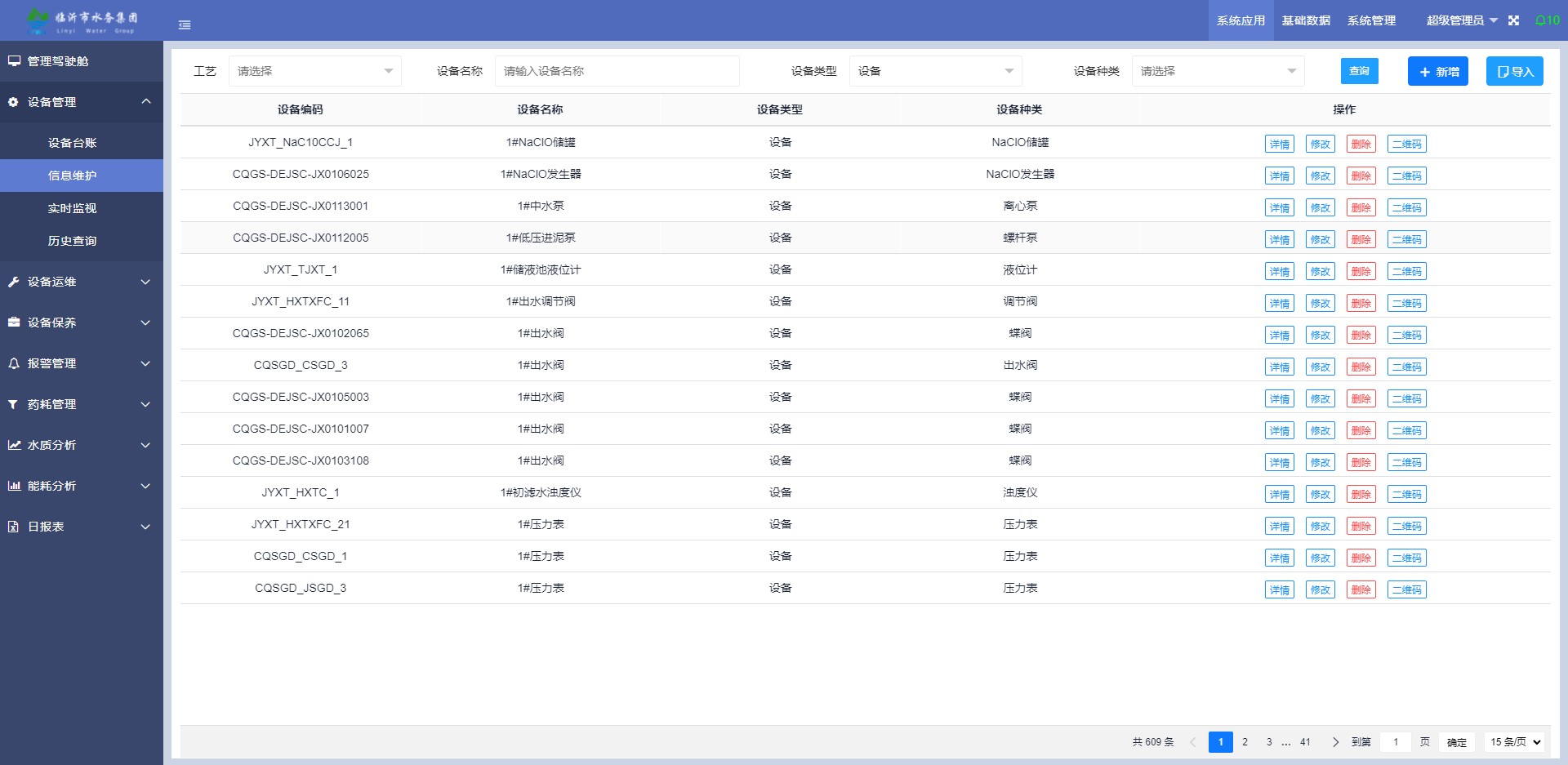

2)      設備信息維護

以列表形式展示廠區設備臺賬，可通過工藝、設備名稱、設備類型等條件快速檢索設備，便于翻閱查找設備信息，可實現設備的新增、修改、刪除、二維碼查看。

3.報警管理

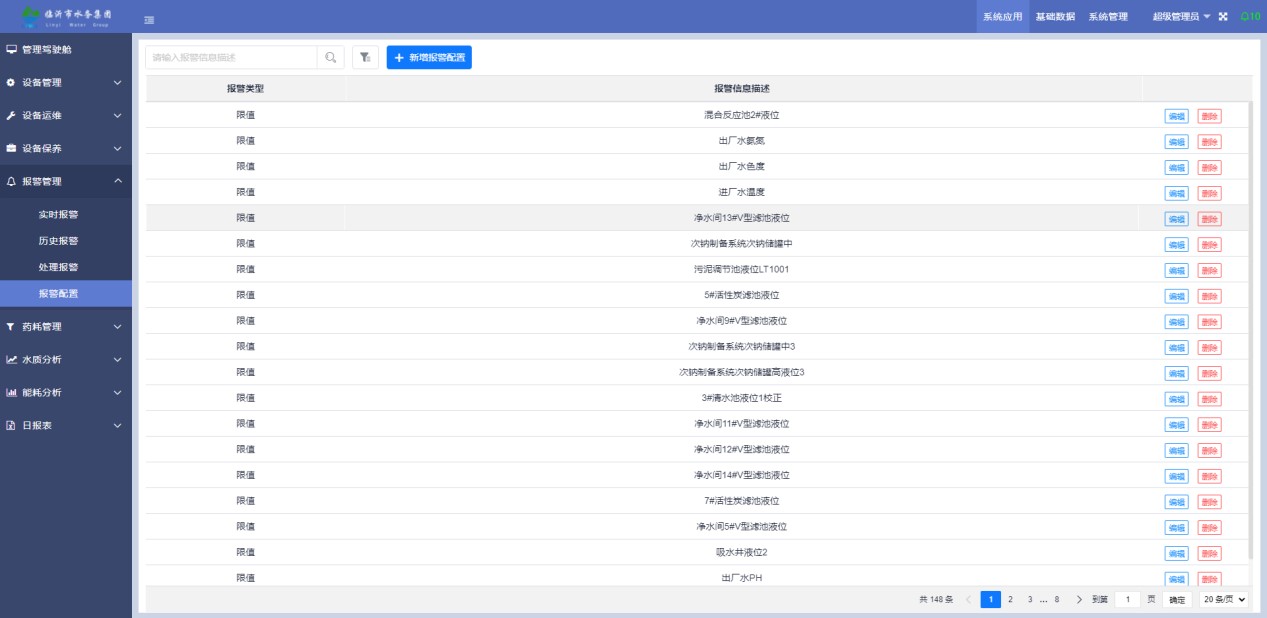

1）報警配置

能夠按照測點靈活配置廠區生產運行過程中設備及工藝流程參數的報警產生規則、如限值報警、開關報警、組合報警等規則，按照配置的測點信息填寫報警描述，如水質異常、壓力異常等報警描述。

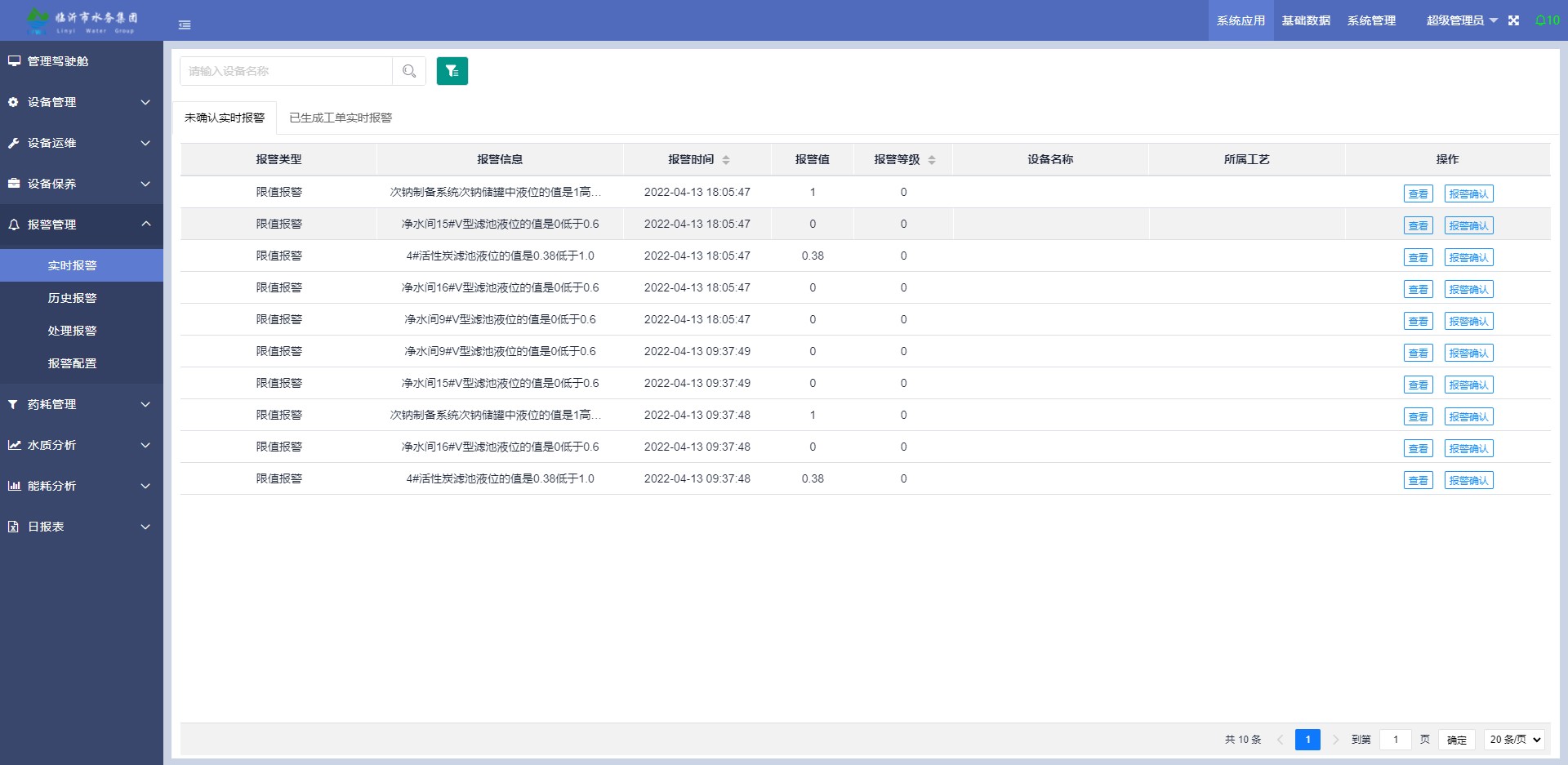

2）實時報警

根據配置的報警規則，實時監測數據，判斷是否報警，展示廠區生產運行過程中的設備故障、工藝過程參數的異常所產生的實時報警信息?？蓪缶M(jìn)行報警確認、查看報警詳情，報警值、報警時間，報警等級，報警設備、所屬工藝、報警信息等，查看由APP對報警的處置意見，及是否觸發工單信息。

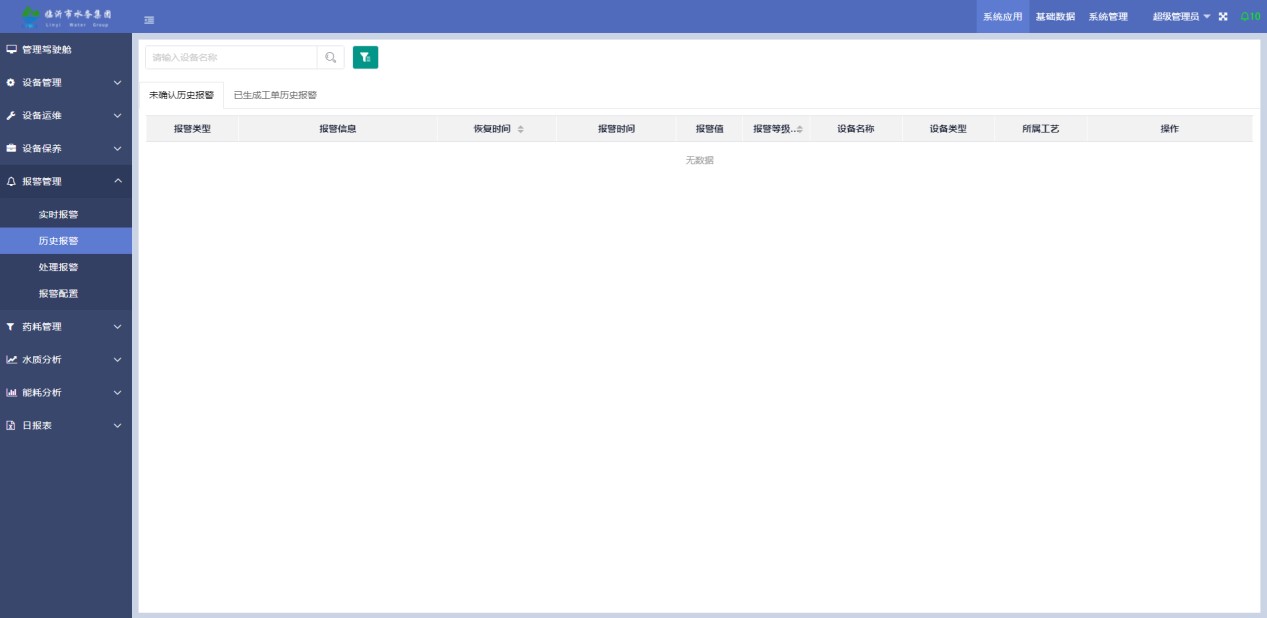

3)歷史報警

展示廠區生產運行過程中的設備故障、工藝過程參數的異常所產生的歷史報警信息，便于歷史報警信息的追溯和統計，并且可對未確認已經恢復的報警進行確認處理。對報警進行查看詳情，報警值、報警事件、恢復時間，報警等級，報警設備、所屬工藝、報警信息等，查看由APP對報警的處置意見，及是否觸發工單信息。

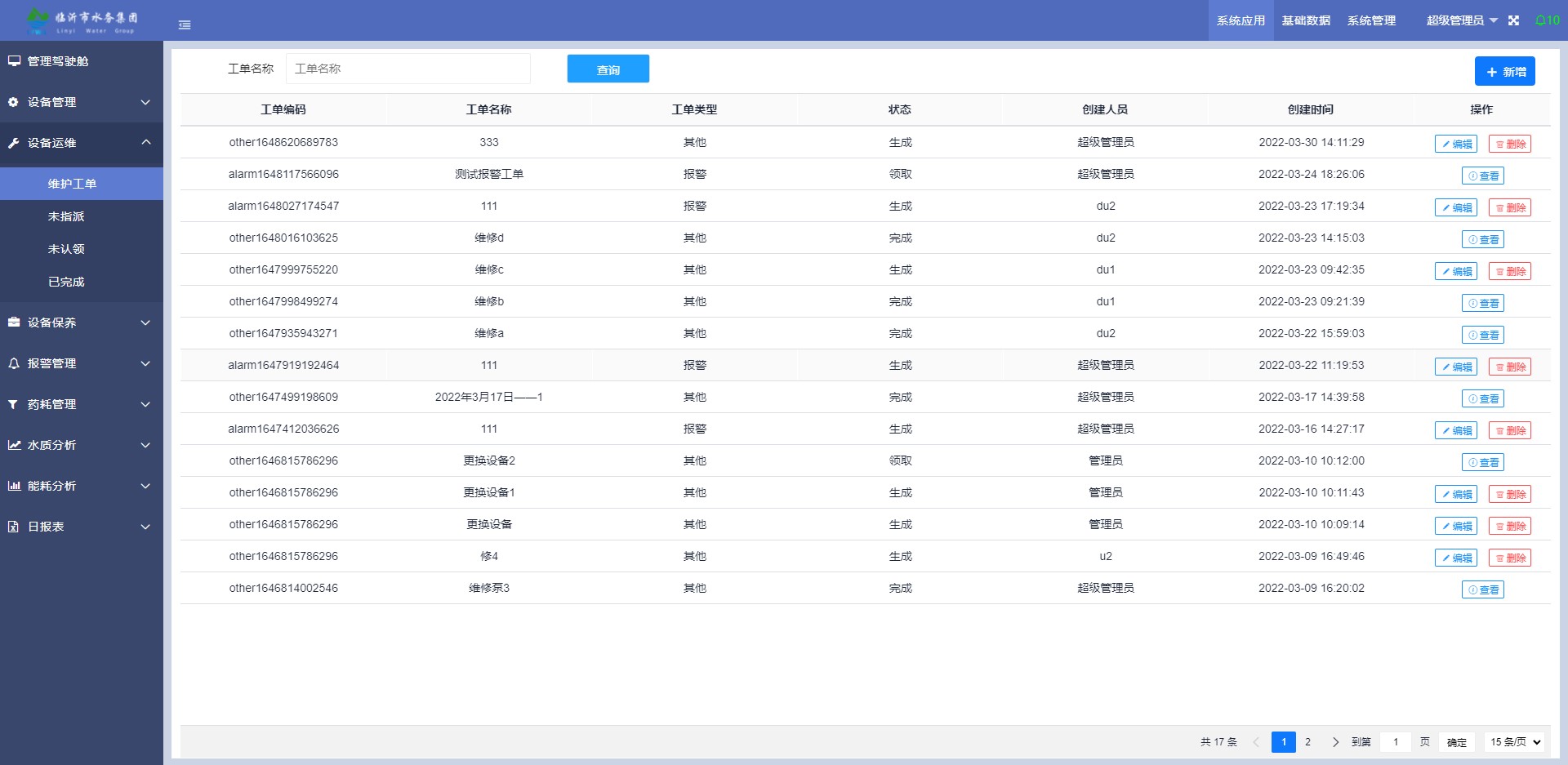

4.設備運維

以列表形式展示工單信息，可對工單進行新增、查看、刪除、編輯等操作。

新增：新增新的維修工單：工單編碼、工單名稱、工單內容、分派處理班組、提醒時間、終止時間等信息。

查看：查看工單的詳情，來源類型（手動創建、報警生成）、及工單的詳情信息。

刪除：刪除未開始執行的工單。

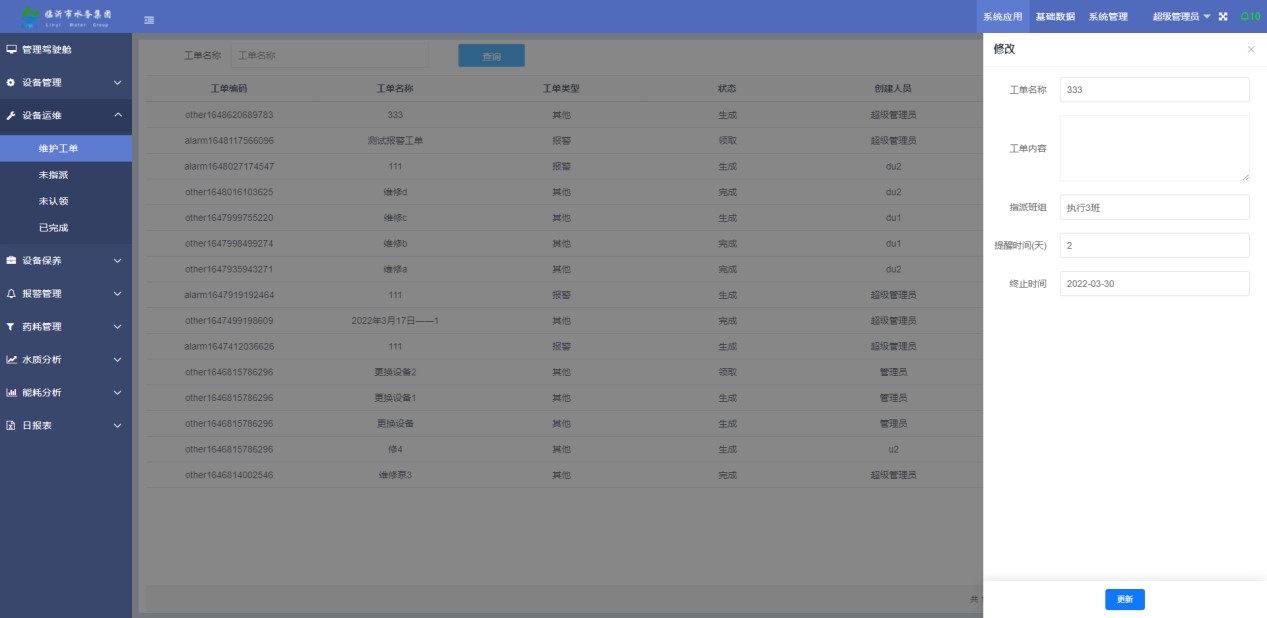

編輯：對未開始執行的工單進行編輯。

根據工單的狀態可分未指派、未認領、已完成

可基于報警生成報警工單、也可手動創建設備維修工單，生成的工單狀態為為分派，再平臺由負責人將工單分配班組，工單狀態改為未認領，班組人員使用APP查看分派到本班組的工單進行工單認領，并進行工單執行，填寫執行內容，完成工單，工單狀態改為已完成。對工單的執行記錄看查看。

5.藥耗管理

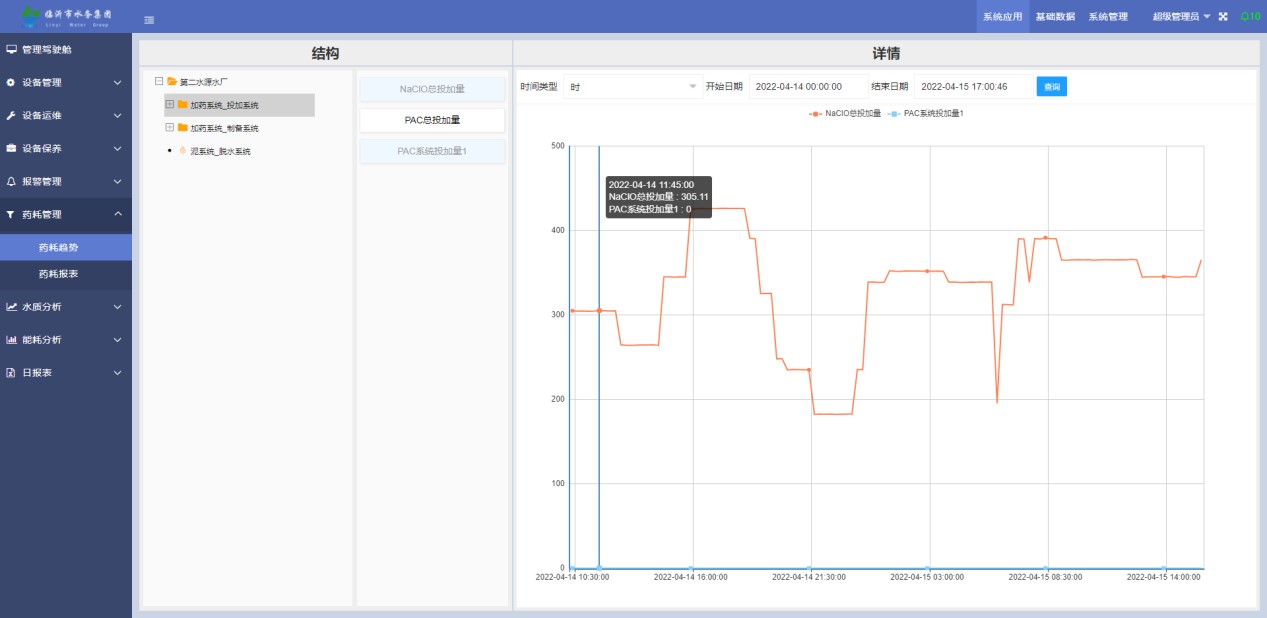

1)藥耗趨勢

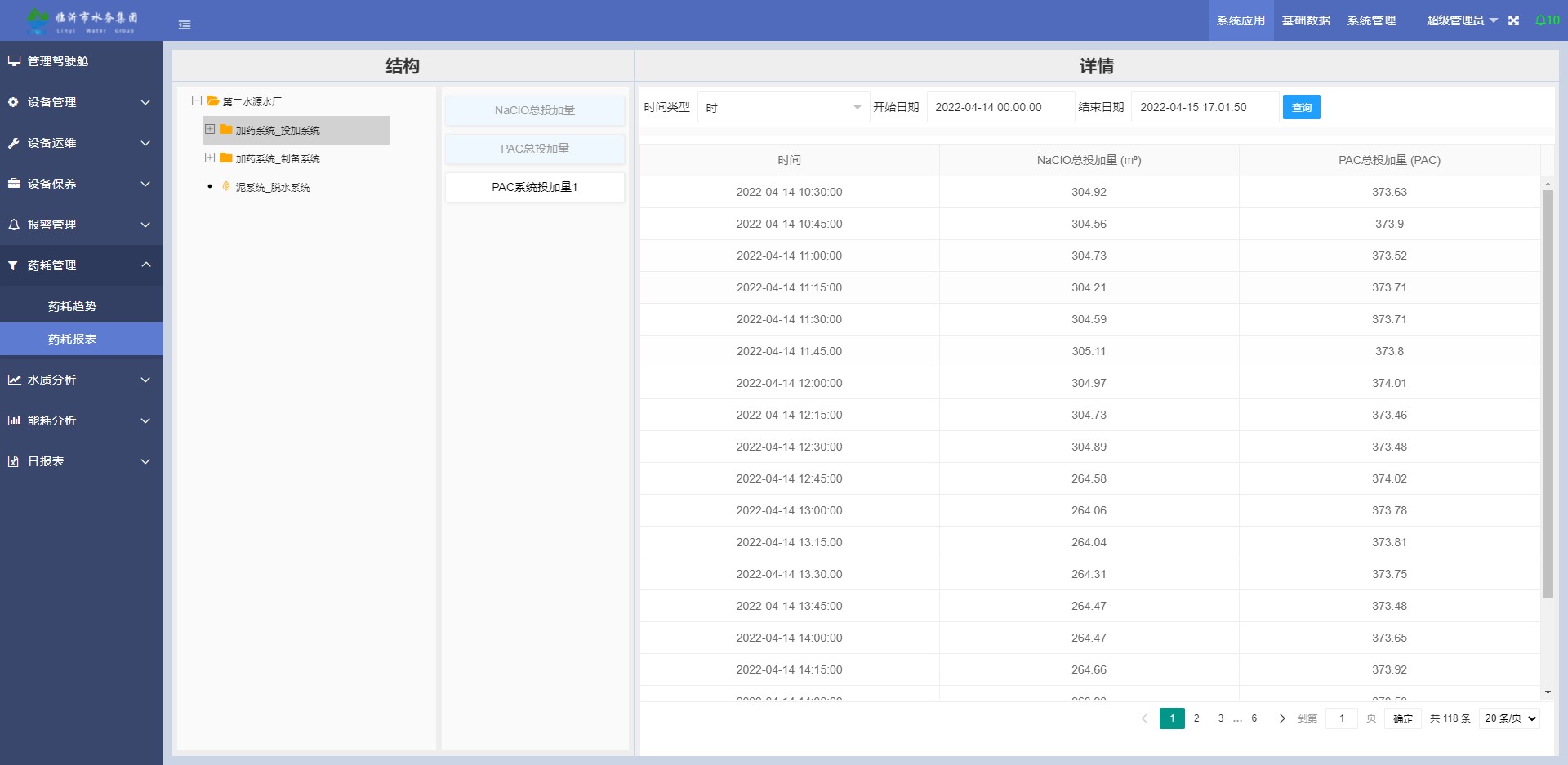

樹型結構展示測點的整體結構，基于樹型結構選擇藥耗測點，基于藥耗測點、起止時間，查詢藥耗的歷史趨勢。

2)藥耗報表

按照藥耗測點建立藥耗統計報表，根基樹型結構選擇藥耗測點，按照日、周、月類型查詢藥耗量。

日：查詢選擇藥耗類型的當日藥耗量。

周：查詢選擇藥耗類型的7日內每日藥耗量。

月：查詢選擇藥耗類型的28日內每月藥耗量。

6.水質分析

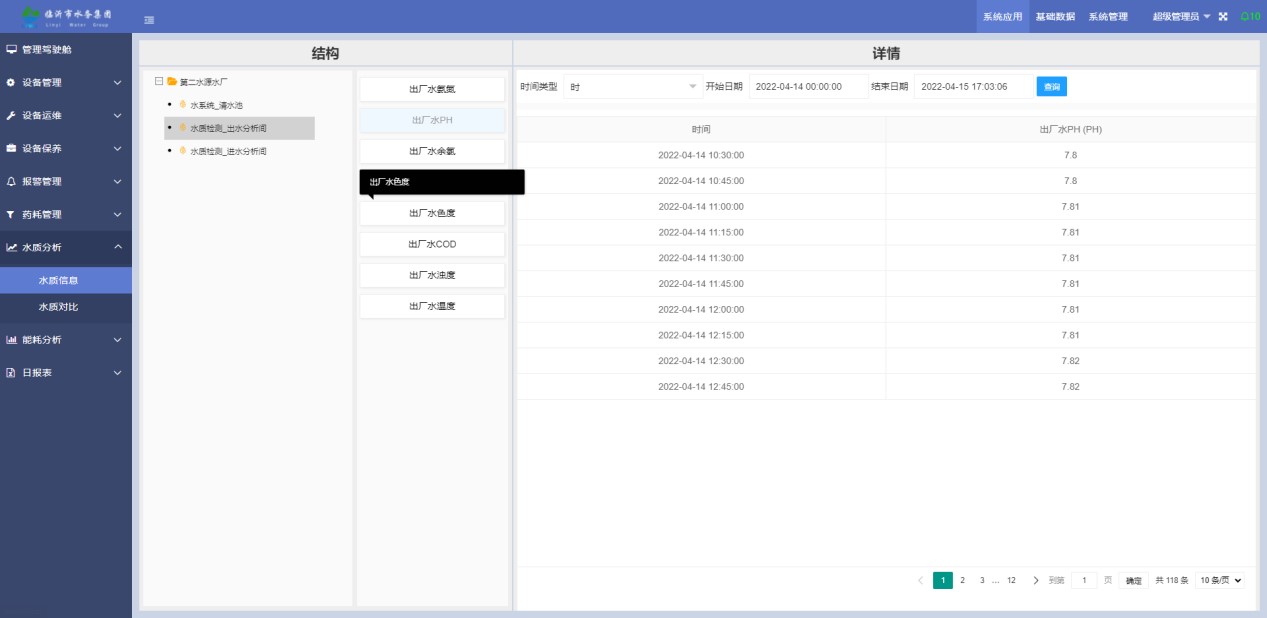

1)水質信息

選擇水質參數、自定義查詢時間，查詢所選水質參數的歷史數據信息。

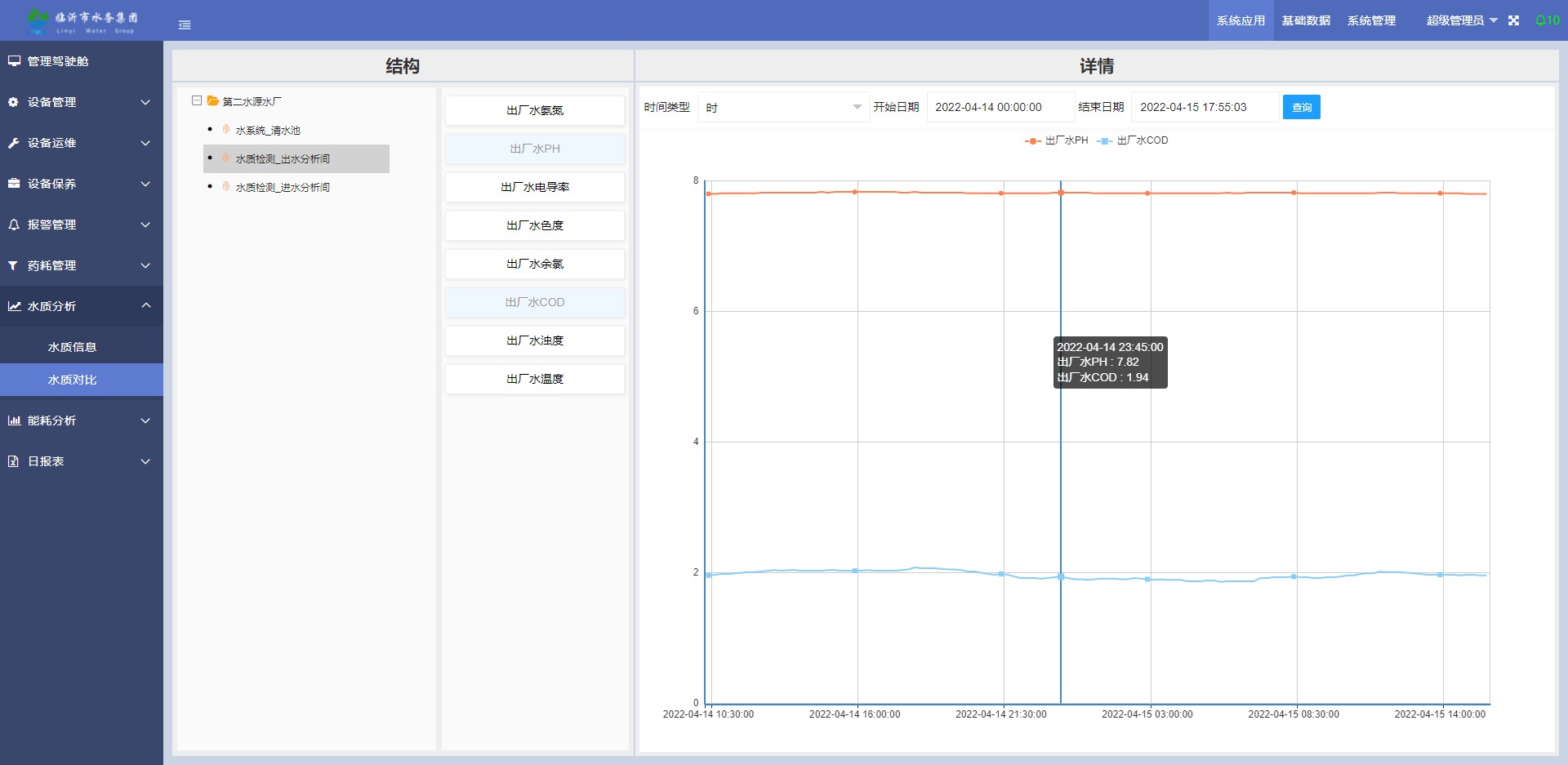

2)水質對比

選擇水質參數、自定義查詢時間，查詢所選水質參數的對比信息。直觀、形象、動態地展示各檢測/監測點的水質指標的進出水指標的對比趨勢。

7.能耗管理

根據基礎信息模塊，維護計量單位、能耗分類、能耗用途、度量常量以及工藝設備點的度量算法管理，按照能源分類、分項進行能源數據的查詢統計、分析，生成日報、月報、年報。

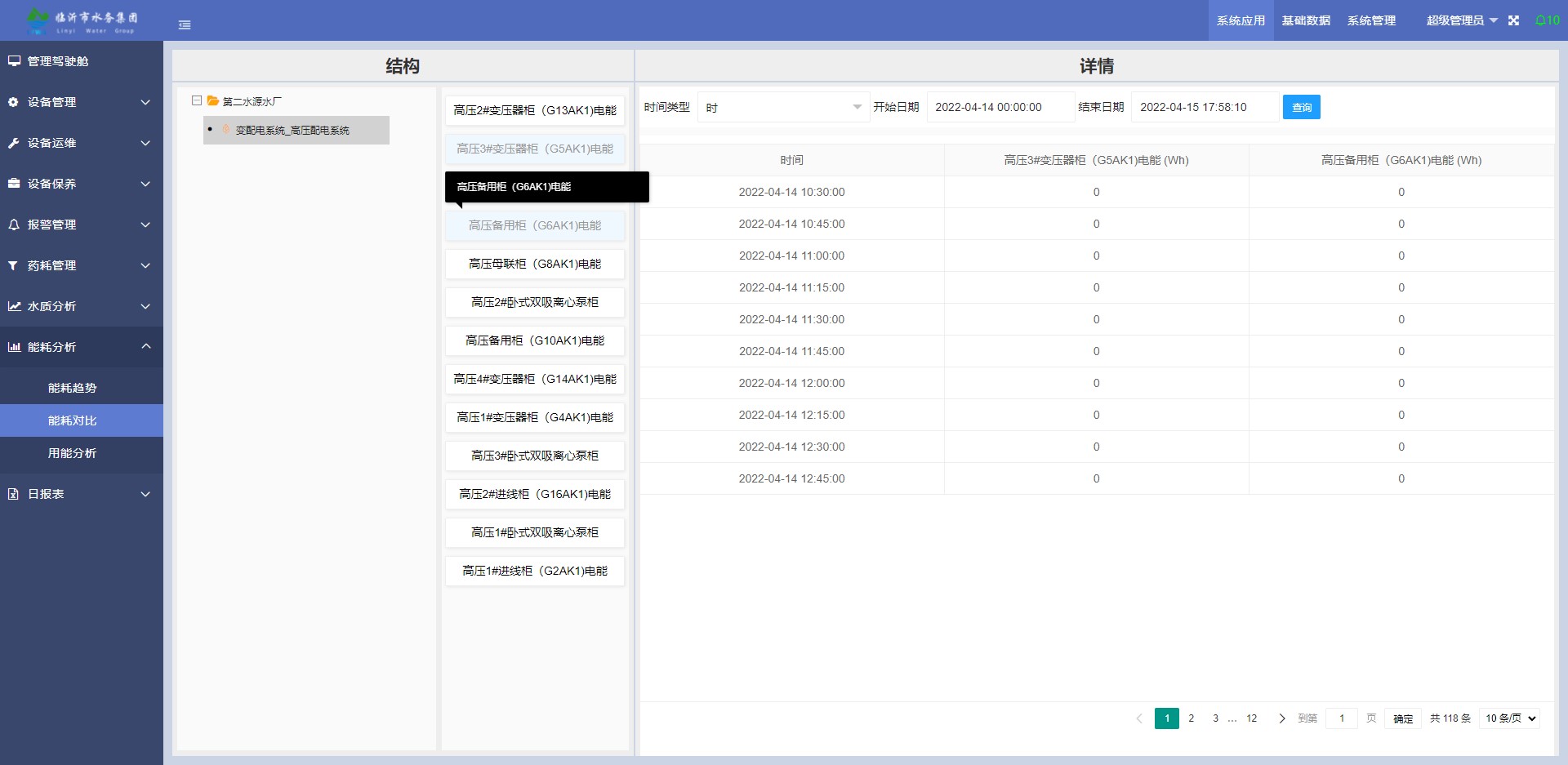

1)能源對比

查詢不同節點的同一時間用電情況，形成對比數據的直覽。

2)能源趨勢

根據基礎模塊維護的能耗類型、用途，比如用水、用電，按照時間類型時、日、月、年，起止時間查詢，統計時間范圍內單位時間能耗趨勢。

3)能源同環比

根據基礎模塊維護的能耗類型、用途，比如用水、用電，按照同比或環比、月度、季度查詢某一時間能耗的同比或環比。

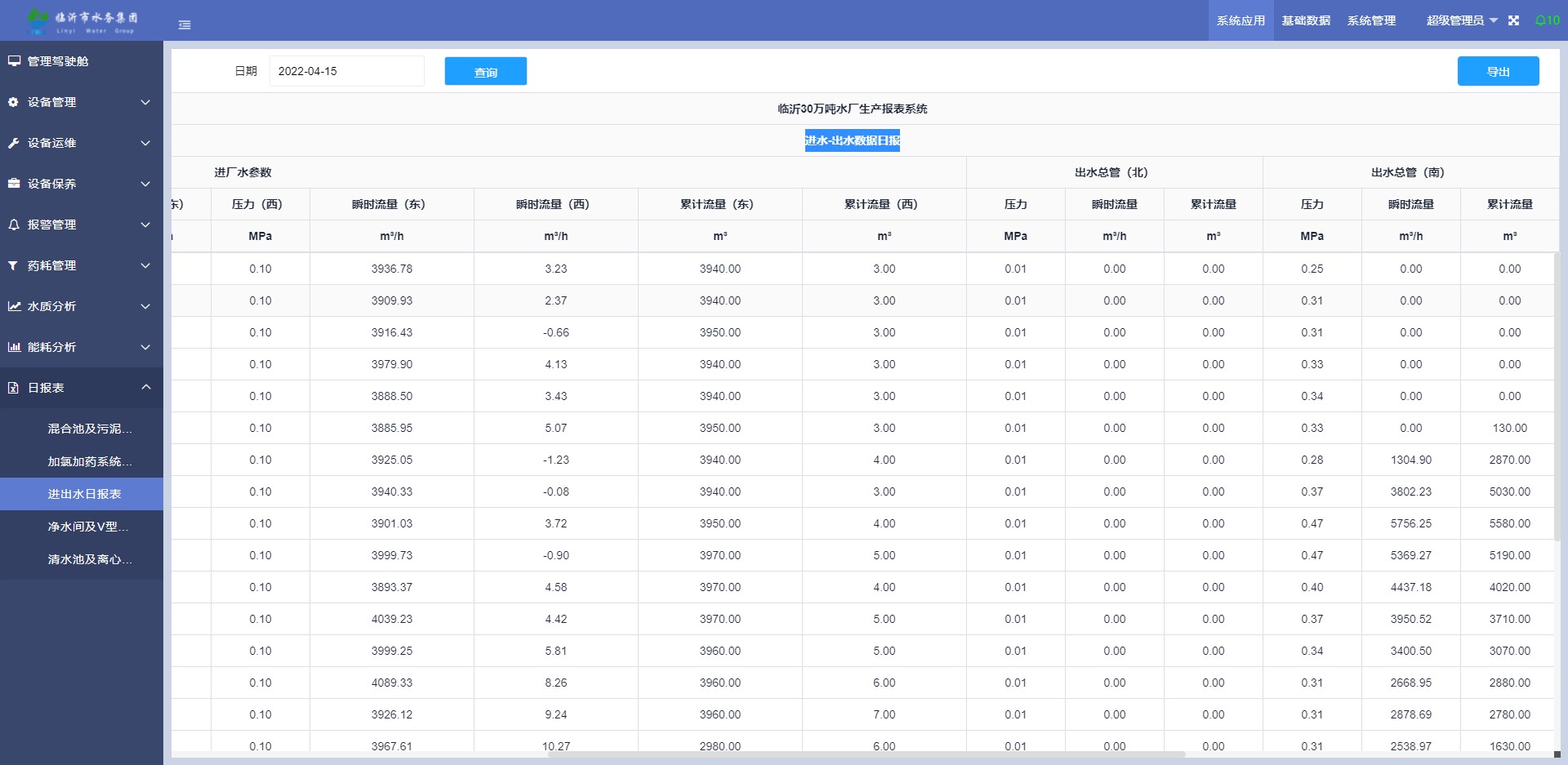

8.生產報表

展示生產運行重點關注的數據形成的報表，可導出Excel文件進行編輯，便于對生產運行過程中的各工藝、設備信息進行統計查看。

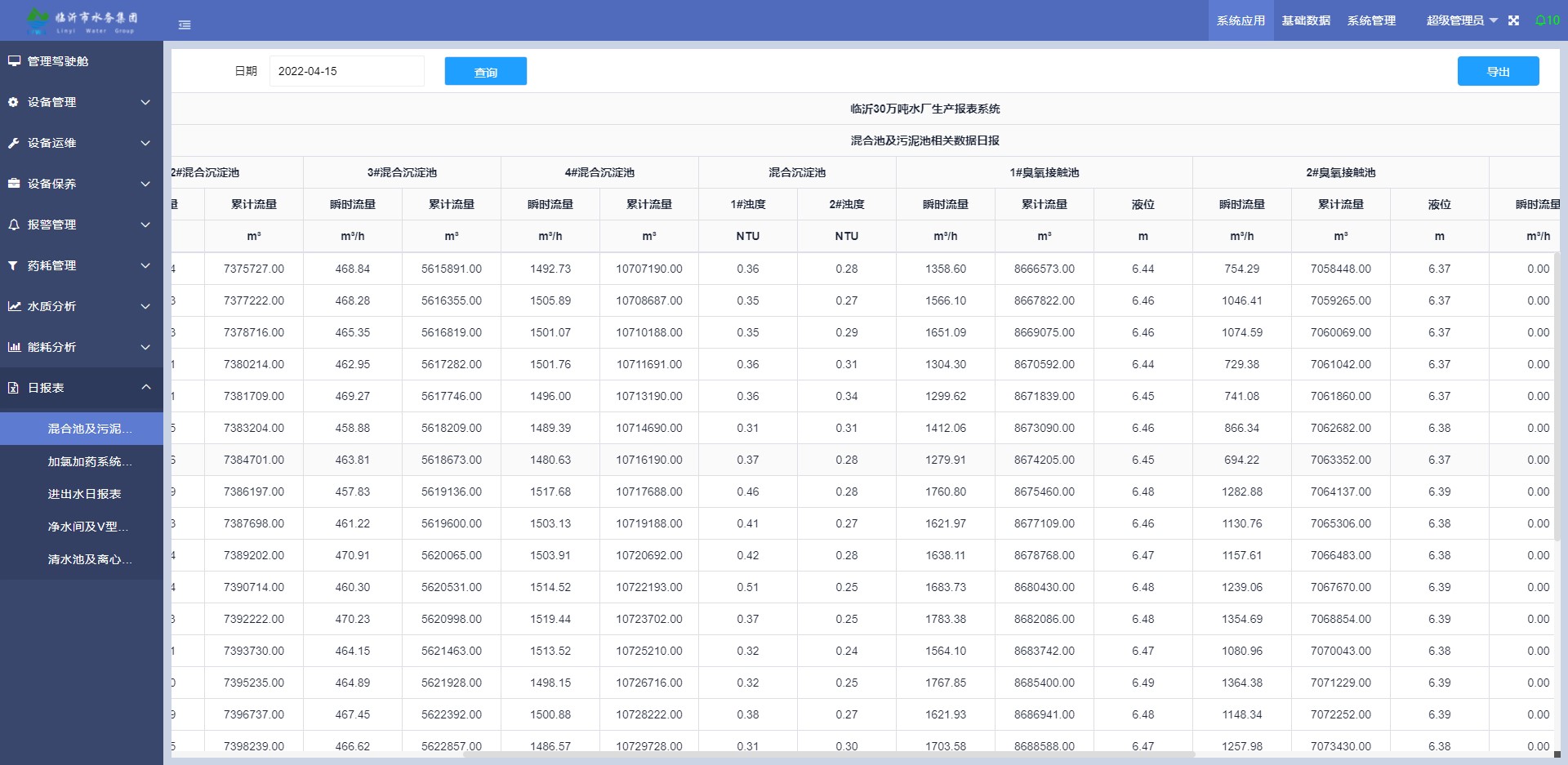

1)混合池及污泥池相關數據日報

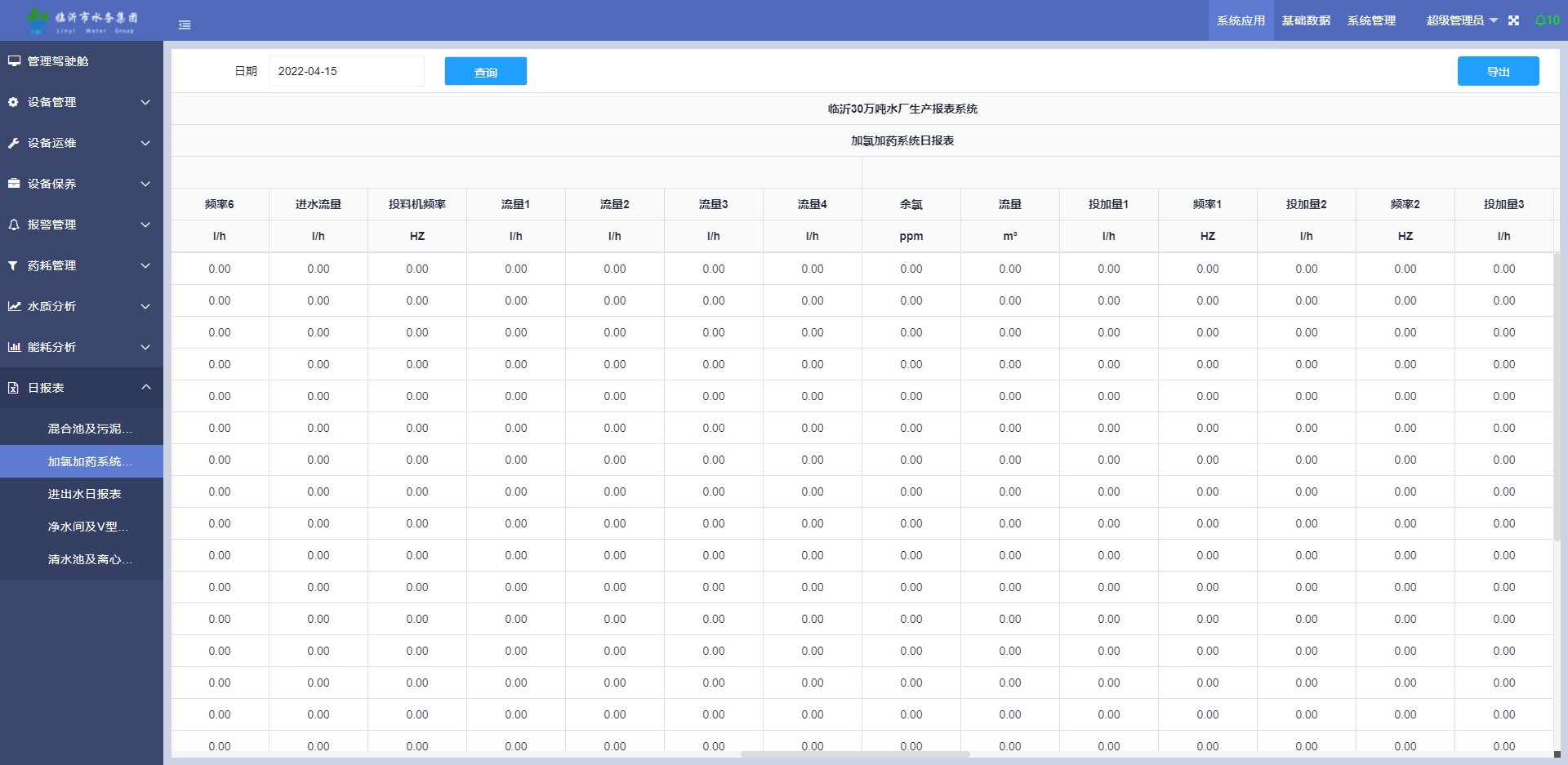

2)加氯加藥系統日報表

3)進出水?dāng)?shù)據日報

9.手持終端（APP）

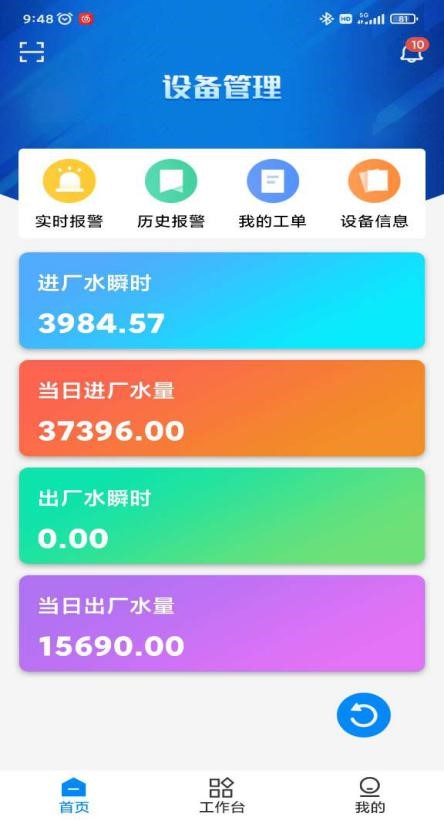

1)首頁

具備二維碼掃描功能，可直接掃描設備二維碼，查看設備基礎信息。展示進出水瞬時值及當日出水統計值。

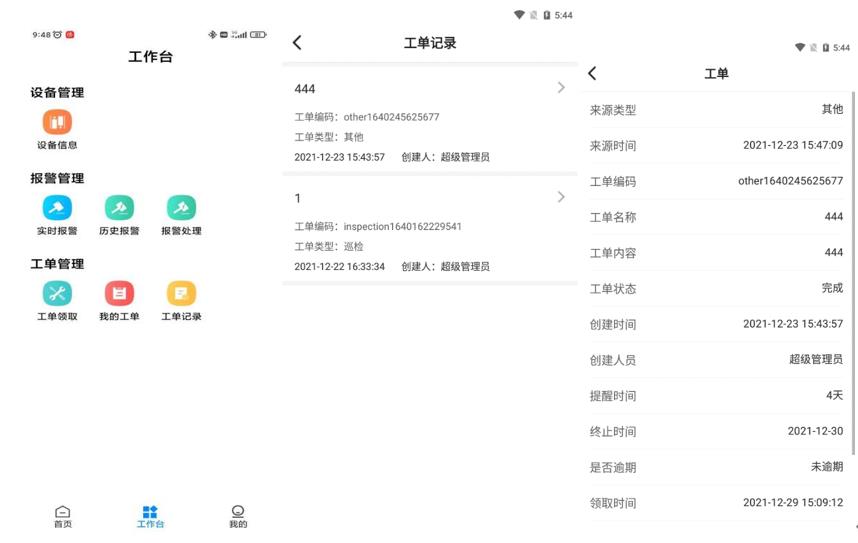

2)工單管理

1、展示PC端指派的工單，根據權限的不同，工單處理人員能查看到指派給自己班組的工單，進行認領。

2、展示我的已經認領的工單列表，可以對我的已認領工單進行處理，并填寫處理情況。

3、展示已完成的工單的信息記錄，主要包括工單處理的記錄信息

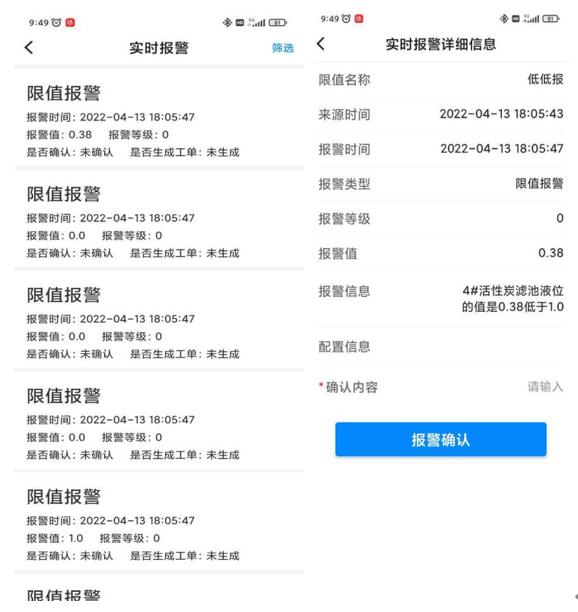

3)報警管理

1、展示生產運行過程中產生的設備故障、工藝流程參數異常的實時報警信息。

2、展示生產運行過程中產生的設備故障、工藝流程參數異常的歷史報警信息。

3、對已經確認的報警信息進行處理，根據權限，報警的確認由專人負責，報警處理由專人負責，報警處理人員分析報警原因，指派給合適的人員進行專業的處理。經過處理后產生報警工單，進行最終的現場報警工單處理工作。

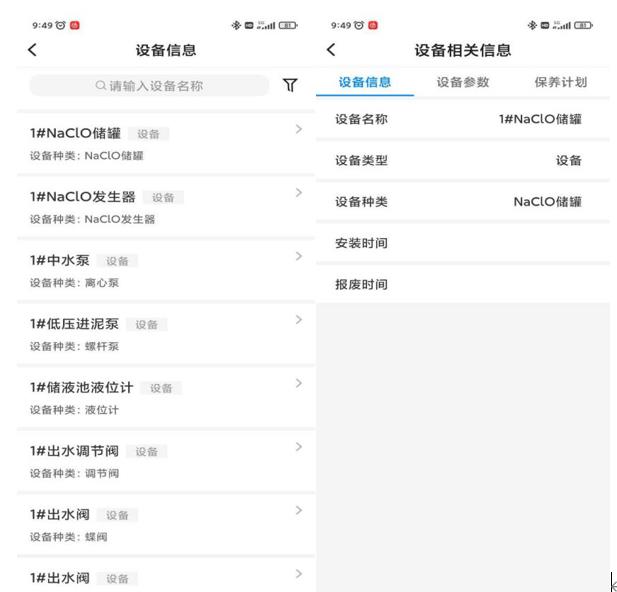

4)設備臺賬

查看PC端維護的設備臺賬信息記錄，便于快速的查找某設備，并查看設備基礎信息。

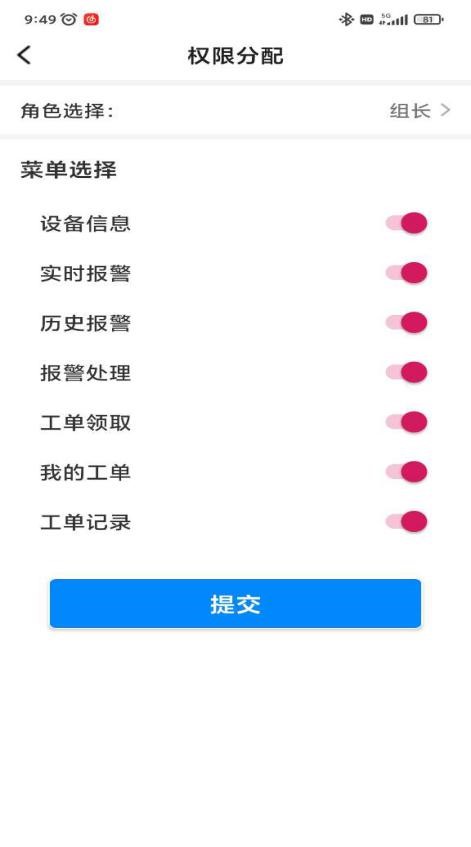

5)APP權限分配

管理員分配不同用戶APP功能模塊的使用權限。

四、項目總結

通過項目實施，建立起了一套覆蓋水廠全流程的水質監控系統，建立高效的水質數據采集、檢測、監測、管理的網絡和系統平臺，達到隨時水隨地及時掌握水質狀況、信息，快速有效地處理、分析數據，提高水質預警、告警的響應速度，使水廠可以對水質變化做出及時的響應和處理。
