項目背景
西南油氣田蜀南氣礦是中國最大的天然氣工業基地，70 余年累計生產天然氣超 1400 億立方米。近年來蜀南氣礦積極推進數字化轉型，致力于在“十四五”期間加速提質增效，開啟高質量發展新征程。
中國石油天然氣股份有限公司西南油氣田分公司蜀南氣礦包含自貢、威遠、安岳、瀘州、合江、長寧等六大作業區。
01 業務需求
● 目前氣礦中心站、RCC、DCC采集數量多，報警設置數量多，高效管理困難，龐大的報警數量造成報警泛濫，操作人員無法在大量的報警中快速準確定位到關鍵報警。
● 按照分級分類管理，報警聯鎖信息逐級設置，需判斷井站、RCC、DCC的報警設置是否一致，多級復核困難，不能自動提示，變更管控難度較大。
● 報警KPI控制無法滿足ISA-18.2《過程工業報警系統管理》的要求，難以實現有效的統計管理。報警設置數量不合理，優先級與參數配置不當，無法識別和阻止報警洪水等諸多問題。
02 技術方案
● 符合報警管理標準ISA-18.2和EEMUA 191
● 多數據源接入，支撐OPC、關系庫等多種數據源頭接入
● 靈活的分布式部署架構
● 采用B/S架構，支HTML5無插件方式瀏覽
03 技術結構

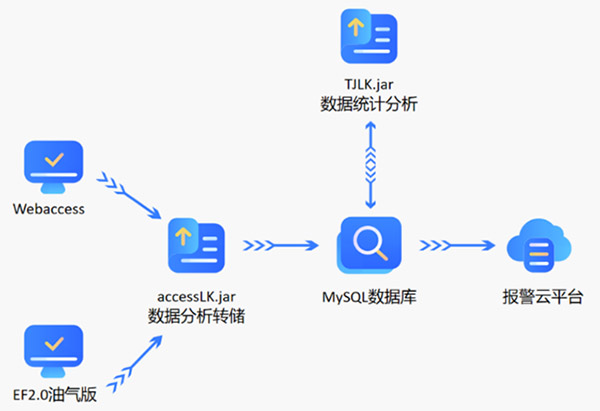

利用數據接口收集SCADA、DCS、實時庫、關系庫等報警參數、實時報警數據，把相關數據存儲到調度中心關系庫MySQL數據庫中，利用報警平臺對收集的數據進行綜合分析展示。

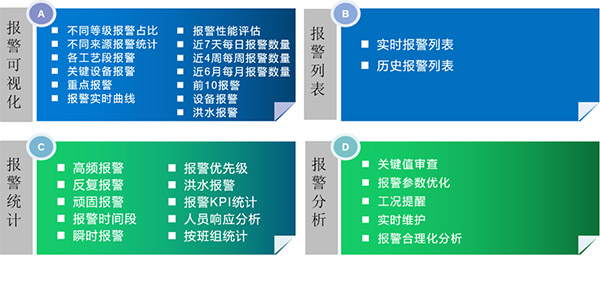

04 關鍵功能
不同維度的報警統計
基于ISA-18.2和其他項目經驗，提供的報警統計功能主要包括：
高頻報警：基于二八原則，前20的報警占總報警量的80%，解決前幾位高頻報警能極大地縮減報警量。
反復報警：過程變量會受到噪聲、報警限設置、裝置運行波動等因素影響，導致變量值在報警限上下浮動。采用規范推薦的統計方法可以有效降低反復報警的發生。
頑固報警：持續超過24小時的報警一般是長期無人處理造成的，常見于備用設備、維護狀態。
瞬時報警：報出時間低于5秒的報警，與反復報警同屬滋擾報警。
洪水報警：指多個報警同時或相近報出后導致的一種報警泛濫現象（平臺默認洪水報警的定義為10分鐘內產生10個報警即為洪水報警發生，當10分鐘產生5個報警時判定洪水結束）。
報警優先級統計：可根據報警的級別進行匯總，以天為單位展示各個級別的占比。
報警參數查看

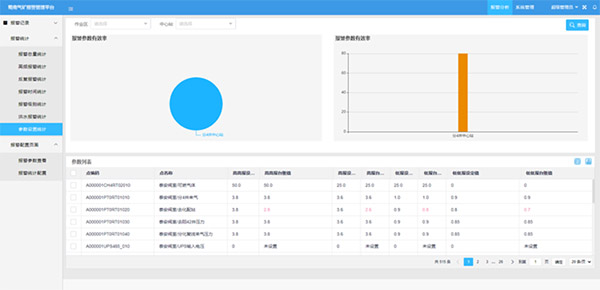

報警參數查看功能實際為報警參數審查功能，該界面用于審查每個測點的高報、高高報、低報、低低報的報警設定值是否合理，是否進行了更改。

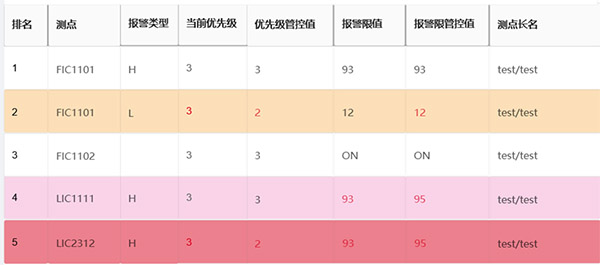

報警關鍵值審查
05 項目成果
氣礦報警平臺將26個中心站的數據全部接入同一平臺，實現集中查看、集中管理，針對中心站、作業區、氣礦等各個層級的報警分析，根據業務需要可自由查看每一級組織機構的報警數據。
基于報警合理化分析，可有效減少一線人員的報警量，提高調度人員的工作效率，為下一步“少人值守“奠定信息基礎。
