油氣田生產過程采用多級調度管理模式，生產單元受產能、工藝調整等因素影響報警限值的配置，整體面臨報警數量多、報警信息復雜、不同層級報警信息不同步、處置結果不統一、報警連鎖控制無法追溯等痛點。
力控SCADA生產調度平臺報警系統可滿足油氣田生產過程中SCADA報警的策略觸發、快速響應、正確處置、級聯推送、在線維護等完整的業務需求，實現生產過程風險監測和報警的層級管理，為企業安全運行、高效管理提供強有力保障。

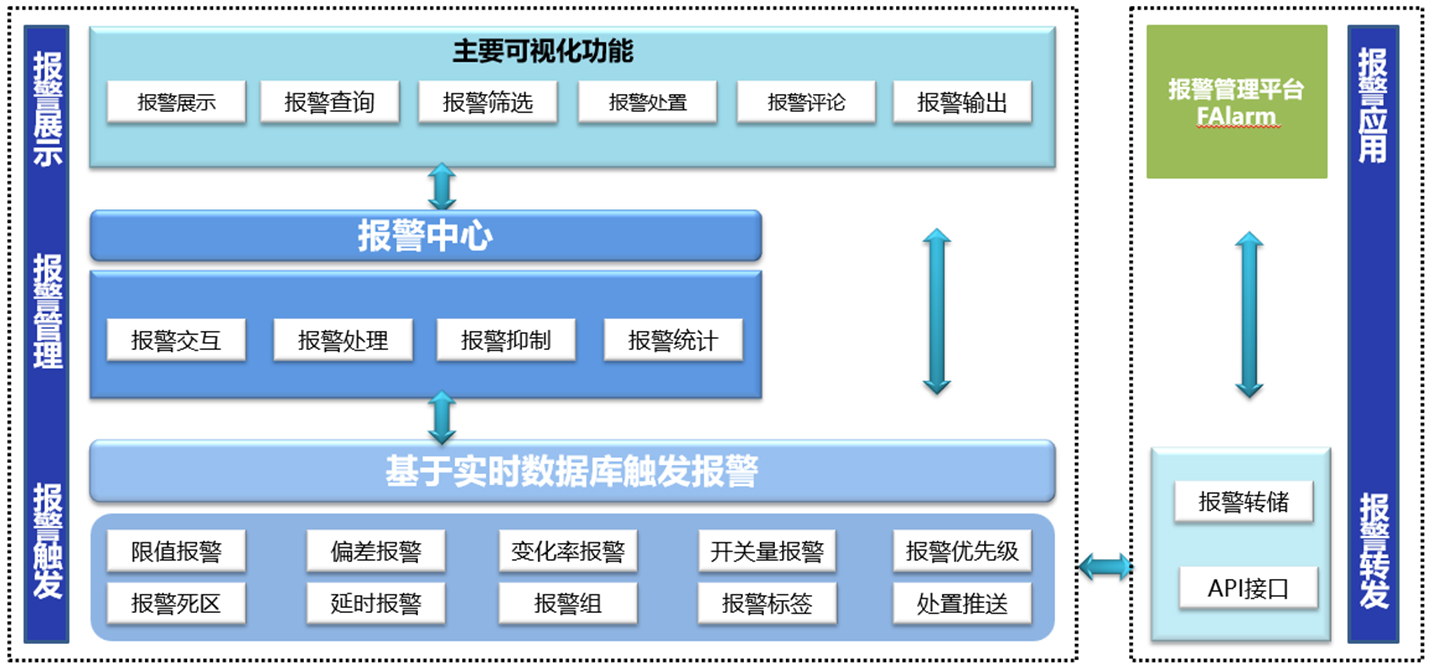

應用架構與特點
力控SCADA生產調度平臺報警系統符合ISA18.2標準，包含豐富的報警觸發策略和強大的報警存儲、統計能力，具有顯示、查詢、抑制、分析、輸出等功能，支持報警參數的在線調整，可實現報警信息和處置策略的級聯同步。
通過數據庫配置執行、后臺處理、前端展示的模式確保報警觸發的實時性。報警多級別、多類型、多結構，以及多客戶端顯示/確認的設計便于客戶高效處理和篩選報警信息。
- 符合國家標準GB/T41261-2022和國際報警管理規范ANSI/ISA-18.2，符合中石油天然氣管道SCADA系統報警管理技術規定；
- 具備在線調整報警參數功能，提高油氣田生產業務控制層運維能力；
- 報警信息和處置策略層級推送，提供完整推送日志，符合油氣田業務生產調度管理要求；
- 支持限值報警、偏差報警、變化率報警、開關量報警等豐富的報警類型；
- 支持高達10個條件報警判斷，支持多達9999個報警優先級；
- 支持100個報警組，方便定位報警信息，便于查找與管理；
- 支持實時報警顯示、處理、抑制、報警歷史的檢索等功能；
- 支持聲音、高亮、閃爍、彈窗等多種方式的報警提醒，以便及時響應；
- 支持多媒體、語言、視頻、文本語音轉換、郵件和短信等報警輸出方式；
- 支持報警處理原因評論，便于報警事后分析處理追溯，可根據業務形成報警知識庫；
- 提供統一報警事件數據接口，無縫與力控工業智能報警平臺集成。
應用案例——某油氣田數據傳輸報警級聯管理
?項目背景
本項目是油氣田典型的多級應用調度架構，由于業務調整經常進行技術改造，需要調整報警參數。同時多級傳輸調度管理模式要求下級報警觸發和報警處置信息統一推送至上一層調度平臺。

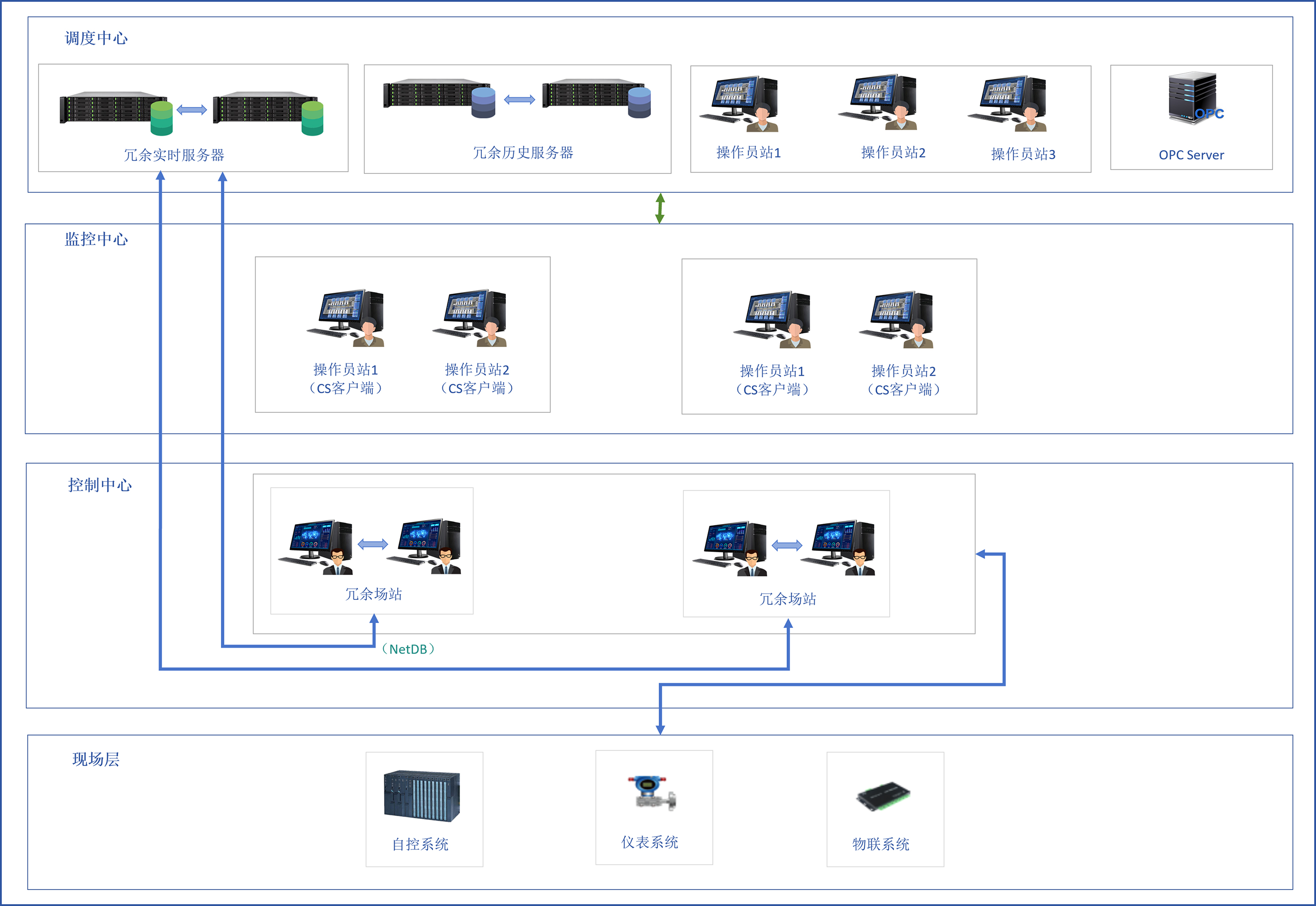

應用架構
應用價值
通過力控SCADA生產調度平臺報警系統的管理，實現了報警參數的在線調整并組態生效，最大程度上確保業務完整，提高系統維護能力。報警級聯推送實現了報警信息和處置策略的級聯推送和日志記錄，便于上下級平臺信息校對，降低風險，保障生產安全。
