產品概述
　　力控SCADA平臺組態軟件eForceCon是力控產品家族的重要組成部分，是力控科技為企業用戶的工業信息化應用提供的一個基礎軟件平臺，該SCADA平臺的設計涵蓋從現場監控站到調度中心，為企業提供從下到上的完整的生產信息采集與集成服務，從而為企業綜合自動化、工廠數字化及完整的"管控一體化"的解決方案提供支撐平臺。
　　力控SCADA平臺組態軟件以分布式區域?qū)崟r(shí)數據庫為核心，分布式實時數據庫技術可以保證生產數據精確輸出并完成可視化，實時數據庫無限的分層結構可使大型企業信息盡收眼底。力控SCADA平臺組態軟件具有靈活的系統應用架構，可以自由構建不同規模的應用，滿足用戶對企業信息化的多樣性要求，用戶在此基礎上可以靈活的構建適合企業應用的解決方案。
　　力控SCADA平臺組態軟件支持獨立的歷史歸檔數據庫，可進行海量歷史數據歸檔，方便歷史數據追憶。具備分布式的數據源管理模式，SCADA平臺軟件的可視化人機交互界面無需編程，直接通過遠程數據源的組態方式就能與遠程數據庫進行信息交互，完成生產監控、查詢、曲線分析等各項功能。Web服務器經過簡單配置就可以將生產數據進行網絡發布，實現在任何地方對生產過程進行實時的監控，滿足企業"兩化融合"的需要。
　　應用架構

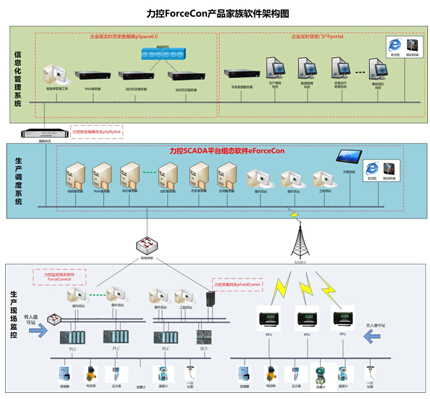

　　力控SCADA平臺組態軟件eForceCon具備靈活的架構，能滿足現有多種系統架構要求。力控產品提供了針對各大油氣田不同業務特點的部署架構方案，即可以在生產調度系統中部署SCADA實現集中中控制模式，亦可以按照２級單位部署監控及調度系統來實現集中監視與分散控制管理，力控產品可適應多種架構模式來面對多種業務模式。

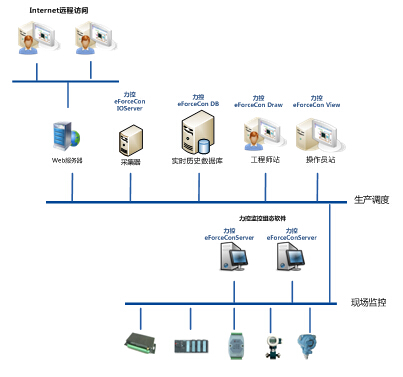

　　典型的SCADA系統架構圖

　　通信服務器：
　　通訊服務器能以有線，無線等多種通訊方式與地理分散的控制設備進行實時采集與控制，通訊服務器將實時數據提供給SCADA系統的實時及歷史服務器來完成數據的上傳與指令下達。通信服務器支持冗余配置，支持設備冗余與鏈路冗余。SCADA平臺組態軟件的通訊服務程序可獨立進行部署。
　　實時數據服務器：
　　分布式的實時數據庫支持多種工廠模型的信息數據類型及結構，提供多種功能點類型。實時數據庫的分層結構設計方便了"海量"的數據管理與歷史數據歸檔管理，提供了參數的"動態"注冊的負載均衡機制，圖形監控系統與數據處理和歸檔采用分離結構可以構造復雜靈活的分布式生產調度系統。
　　歷史數據服務器：
　　對實時數據進行海量歷史數據歸檔，提供歷史數據接口服務。歷史數據存儲歸檔支持?jǐn)?shù)據定時存儲、條件存儲、變化壓縮存儲、趨勢壓縮存儲等多種技術，具備更強大的生產數據分析與統計功能。
　　報警服務器：
　　報警服務器是一個靈活的分布式報警構架，具備強大的報警存儲、統計、分析、顯示、查詢、事件觸發、打印等功能，并可以和語音、視頻、多媒體進行聯動，來完成一個大型生產報警管理系統。
　　遠動及OPC服務器：
　　以遠動規約或者OPC服務方式向上一級系統提供數據。
　　Web服務器：
　　提供監控組態畫面的Web發布服務。Web客戶端與網絡服務器的實時數據傳輸采用事件驅動機制、變化傳輸方式，因此通過互連網遠程訪問力控Web服務器，IE"瘦"客戶端顯示的監控?cái)?shù)據具有更好的實時性。
　　部署服務器：
　　提供整個系統的開發部署、畫面組態等功能。
　　C/S客戶端：
　　提供C/S架構的HMI客戶端程序，完成生產實時流程畫面、用戶管理、實時及歷史曲線、實時報警及歷史報警查詢、生產報表等可視化的監控及操作。
　　B/S客戶端：
　　提供B/S架構,用IE做為"瘦"客戶端，對系統進行可視化的監控操作。
　　產品特點
　　靈活的系統架構
　　力控SCADA平臺組態軟件具有靈活的系統應用架構，可以自由構建不同規模的應用，從單用戶的客戶機/服務器系統到C/S、B/S、冗余等混合應用的大型系統，使用力控平臺組態軟件可以自由設計。系統具有靈活的擴展性，可方便的添加客戶機，不會對現有系統造成任何影響。內置的Web服務器，經過簡單配置就可以進行發布，實現在任何地方對生產過程的監控。
　　產品的分布式體系結構可以保證"復雜任務"的動態負載平衡，充分保證超過多個客戶端并發訪問時的系統穩定性。產品具備極大的"自由的伸縮性"，分布式可以表現在各個組件程序間的關系上，所有組件間通過一個內部的分布式實時數據庫進行信息交互。系統把歷史存儲、報警、事件、IO采集等各個功能組件分別建立在同一網絡不同的服務器上，通過同一數據層進行數據交互，這樣數據采集、運算處理和變量記錄就把負荷分散于整體系統的各個角落。

　　分布式實時/歷史數據庫
　　力控科技在國內率先將分布式實時數據庫的理論引入SCADA平臺組態軟件領域，并用之來描述大型生產企業數據模型。SCADA平臺組態軟件內嵌實時和歷史數據庫,具備分布式的數據源管理模式。支持按照區域部署的方式多層分級管理數據，區域?qū)崟r(shí)數據庫測點參數管理面向大型"工廠數字化模型"進行設計， 產品可適應大規模系統的數據管理與歷史數據歸檔，具備良好的數據查詢、備份、插入、導入、導出、查看機制，方便擴展應用，歷史歸檔支持獨立的歷史服務器的設計和部署，歷史歸檔支持?jǐn)?shù)據的邏輯壓縮和物理壓縮算法。
　　靈活方便的模板化設計環境
　　提供集成化的設計環境，用戶可以打造自己的開發環境和操作風格，支持多人協作和工程分辨率的調整，支持系統一機多屏配置，方便構建大型調度系統。
　　支持工程模板、窗口模板、畫面模板、對象模板等，支持工程模型的導入與導出、方便快速進行工程組態，提供了快速的曲線、報表、報警的模板。
　　具備豐富的"矢量"行業圖庫集，提供上千種豐富的圖形元素，基本圖元（直線，矩形，橢圓，多邊形等），提供典型的如開關手操器、模擬手操器、PID手操器等面板，提供自定義圖庫開發工具，用戶可以方便地生成自己的自定義圖庫。
　　可嵌入各種格式（BMP、GIF、JPG、JPEG、CAD等）的圖片，圖片瀏覽組件可方便瀏覽快照，畫面圖元和Flash圖元支持多種動畫連接方式來構建動態的流程畫面。

　　便捷的第三方系統集成環境
　　力控SCADA平臺組態軟件提供豐富的集成插件，可通過后臺標準化接口能夠?qū)崿F(xiàn)多個組件間的內部對象化操作，來完成外部系統的集成，典型的復合組件包括標準關系庫集成工具、視頻集成組件、GIS組件、條形碼組件等。
　　力控SCADA平臺組態軟件可以完成對多種軟件系統快速集成，如典型的地理信息系統、視頻監控系統、多媒體系統等來構成了一個綜合的監控系統。

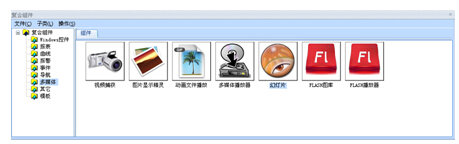

　　多媒體插件
　　各類多媒體插件與視頻、音頻等技術完美結合，支持包括幻燈片播放、圖片顯示、GIF動畫文件播放、FLASH文件播放，支持WINDOWS MEDIA PLAYER所支持的全部文件格式。該插件支持容器播放，至于數據類型不支持或者兼容性不能保證的情況下，可以放在VBA的Form里通過力控界面里調用顯示。

　　GIS組件

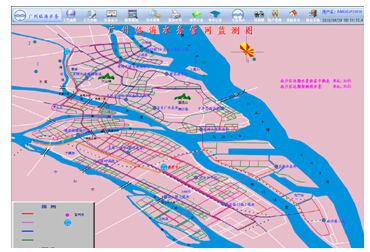

　　GIS組件支持豐富的地圖顯示和地圖操作功能，用戶可以自由瀏覽地圖，實現多種形式的地圖變換。

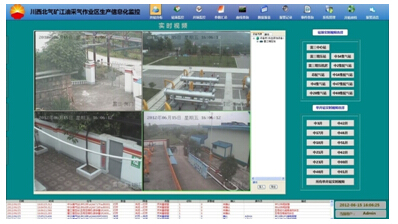

　　視頻組件
　　與視頻監控系統進行良好的集成，支持SCADA畫面如何與視頻畫面進行聯動，可以與數字視頻技術基于服務器端與客戶端方式的開放融合。

　　可以完成視頻圖像的實時播放，視頻圖像的存儲、捕捉和回放，可以播放各種格式的視頻、音頻文件，可以有效的集成視頻監控。
　　系統安全性與用戶管理
　　力控SCADA平臺組態軟件提供完備的安全保護機制，以保證生產過程的安全可靠，用戶管理具備多個級別，并可根據級別限制對重要工藝參數的修改，以有效避免生產過程中的誤操作。

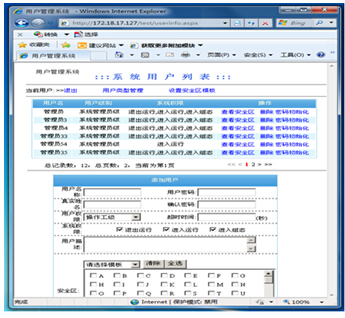

　　●提供了安全區的概念，提供基于遠程的用戶管理，增加更多的用戶級別及安全區，管理用戶的遠程登陸信息。
　　●支持工程加密，沒有此加密鎖任何非法用戶無法侵入，保護了自己的工程結構。

　　強大的數據采集與轉發能力

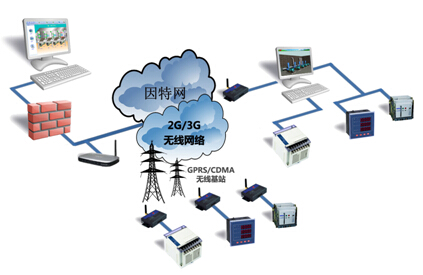

　　力控SCADA平臺組態軟件支持以多種通訊方式與不同種類的設備進行數據通訊，支持通過RS232、RS422、RS485、電臺、電話輪巡撥號、以太網、移動GPRS、CDMA、GSM網絡等方式和控制設備進行通訊。

　　●支持與國內外主流的PLC、SCADA軟硬件、DCS、PAC、IPC等設備的通信與聯網等
　　●支持通過OPC、ODBC、OLEDB等方式與信息化系統進行數據采集。
　　● 支持以O(shè)PC、MODBUS、101、104等協議對外轉發數據完成聯網。
　　● 支持IO通信多"進程"調度模式，根據實際需要可自由選擇與分配信道與設備的數量。
　　● 支持?jǐn)嗑€重連和續傳，通訊故障后具備自動恢復功能，軟件支持通訊事件的記錄與存盤。
　　● 軟件提供3000個以上驅動程序，軟件提供IO SDK開發包和IO快速開發工具，支持以協議宏命令的方式進行設備驅動程序開發。

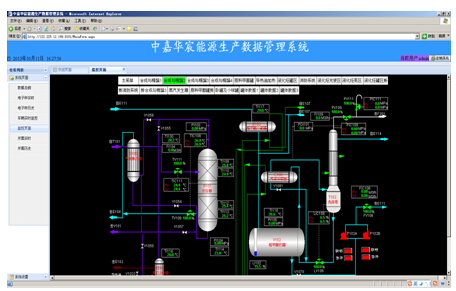

　　Web網絡發布功能
　　力控SCADA平臺組態軟件具備獨立的Web發布功能，Web通訊的負載均衡使系統具備高容量的數據吞吐能力和良好的健壯性,保證幾百個Web客戶端的并發訪問。
　　軟件提供Web方式的DrawCom控件進行網絡發布，該控件增強了與調用者的交互機制，可通過內部的腳本函數輸出信息給外部調用者來完成交互，也支持第三方的ActiveX控件進行Web發布。

　　系統接口及開放性

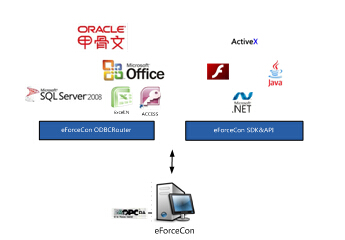

　　力控SCADA平臺組態軟件采用多進程與多線程的設計和開放式體系架構，全面支持DDE、OPC、ODBC/SQL、ActiveX、.NET標準，可以提供實時、歷史和報警數據的遠程訪問接口，提供自定義圖形的接口，以O(shè)LE、COM/DCOM、動態鏈接庫等多種形式提供外部訪問接口。

　　力控SCADA平臺組態軟件具備強大的對象及OCX容器，支持系統靈活擴展訪問方式，開放的圖形界面支持封裝成ActiveX控件，通過"腳本"利用ActiveX控件容器可以完美的集成第三方的ActiveX插件，并且支持第三方的ActiveX組件進行Web發布。以WPF等.NET開發的程序可以集成到力控的圖形界面環境中。
