本系統是東材科技集團某工廠生產工藝控制系統，該系統由工控機、觸摸屏、工業交換機、PLC、協議轉換器、變頻器、壓力傳感器、溫度傳感器、可燃?xì)怏w檢測傳感器、流量傳感器、液位傳感器、電磁閥等設備構成。其中，上位機使用的監控軟件為WINCC，觸摸屏為西門子觸摸屏Smart1000IE，交換機為ODOT-MS205T、PLC為西門子S7-1200PLC、協議轉換器為ODOT-DPM01、變頻器為VACON公司的 NXL系列變頻器。
　　由于系統中所使用的變頻器為VACON的 NXL系列變頻器，其只具有支持Modbus RTU協議的485接口，為了使PLC能夠準確控制變頻器的啟停以及輸出頻率并且監視其運行狀態，系統中使用了協議轉換器ODOT-DPM01用于實現變頻器的Modbus RTU通訊協議與PLC的Profibus DP通訊協議之間的相互轉換。
　　為了保證系統運行的可靠性，該系統選用了西門子觸摸屏，為了節約成本，系統選用了西門子Smart1000IE觸摸屏作為現場人機界面設備，Smart Line系列觸摸屏是西門子為S7-200以及S7-200Smart PLC專門開發的，無法直接與S7-300、S7-400、S7-1200等PLC通訊，所以使用了ODOT-MS205T工業交換機，該款交換機除具有十分高的可靠性外，還可以實現Smart1000IE、Smart700IE與S7-300、S7-400、S7-1200的數據通信。

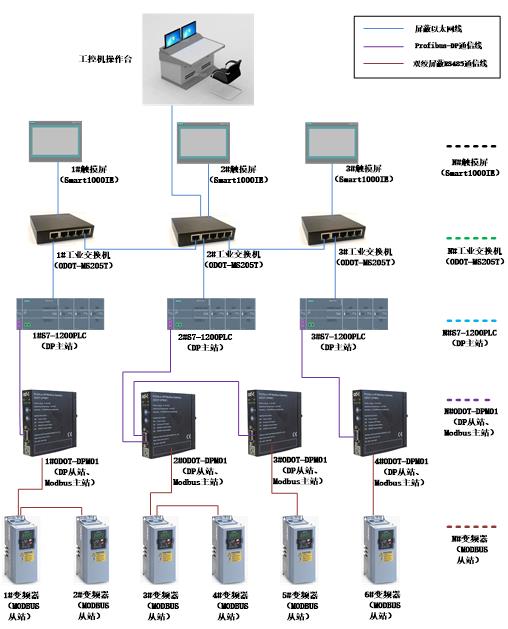

　　系統通訊網絡拓?fù)鋱D如圖1所示：

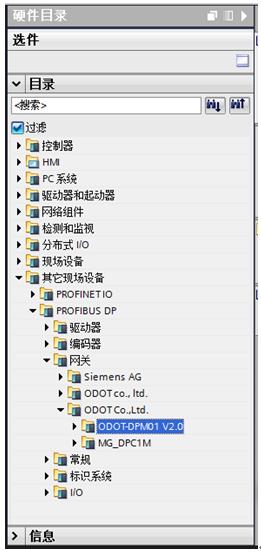

　　系統中，PLC與變頻器之間通過協議轉換器ODOT-DPM01實現數據通訊，ODOT-DPM01使用十分方便，先在TIA Portal V13軟件中安裝其GSD文件，然后在"網絡視圖"界面的硬件目錄中用拖動的方式將ODOT-DPM01組態至對應的DP網絡中。如圖2所示：

　　圖2 組態協議轉換器

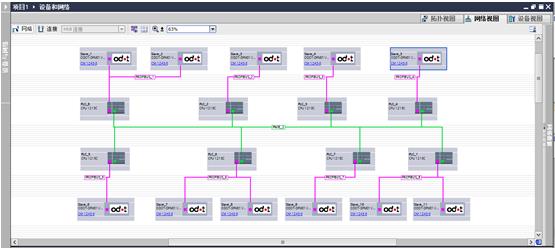

　　TIA Portal V13完成組態后網絡視圖如圖3：

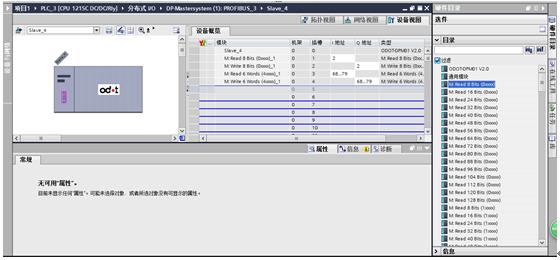

　　雙擊各個協議轉換器，添加通訊命令如圖4：

　　圖4 插入通訊命令

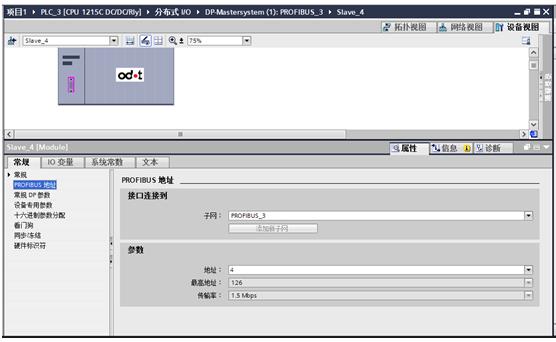

　　單擊配置其DP從站地址如圖5：

　　圖5 設置網關DP從站地址

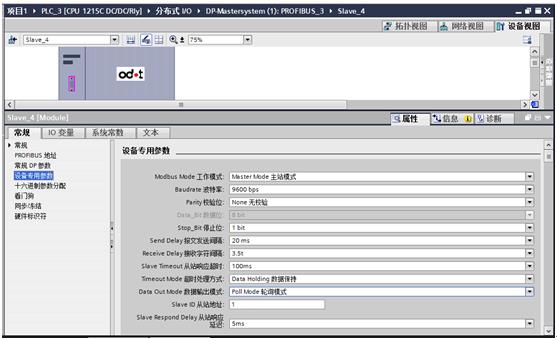

　　配置網關其他參數如圖6：

　　圖6 配置網關參數

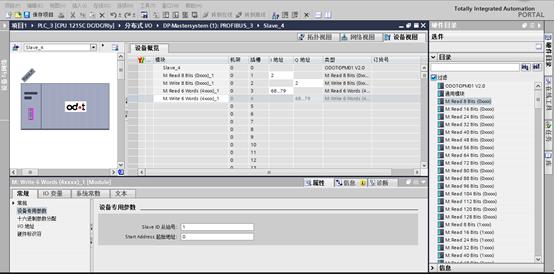

　　單擊各個通訊命令，配置其Modbus從站地址、數據起始地址如圖7：

　　圖7 配置命令參數

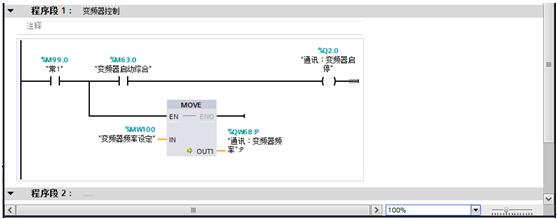

　　完成組態后，在編程中，如果通訊命令以"字節"為單位，可以通過MOVE指令對通訊數據進行讀寫，如果通訊命令以 "位"為單位，可以按照操作一般I/O點的方法對數據進行讀寫，如圖8所示：

　　圖8 編程使用通訊數據

　　要實現Smart1000IE與S7-1200 之間的數據通訊，只需在對應的Smart1000IE與S7-1200之間通過網線連接一臺ODOT-MS205T，然后用電腦瀏覽器對ODOT-MS205T工業交換機進行如下簡單的配置即可實現。
　　打開瀏覽器，輸入交換機IP地址（默認為192.168.1.100），點擊ENTER鍵，即可進入網關網頁配置界面。

　　圖9 進入配置頁面

　　交換機參數設置：

　　圖10 交換機配置頁面

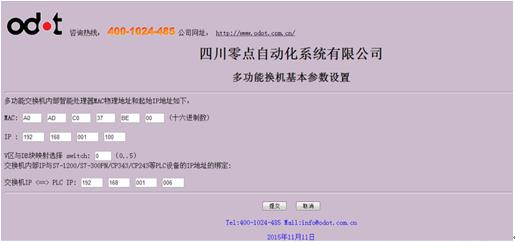

　　通過網頁配置界面，我們可以配置交換機的MAC地址和IP地址、所連接PLC的IP地址以及"switch"（說明書中有詳細解釋其含義）標識符，設置完成后點擊"提交"保存配置。
　　在觸摸屏組態時，只需將S7-1200PLC當成一臺S7-200Smart，組態時填寫的S7-200Smart的IP地址為對應的ODOT-MS205T交換機地址即可。
　　該系統竣工后，實現了該生產流程的全自動化運行，系統運行十分穩定可靠。
