1  產品介紹
　　凡是具有RS485接口并支持MODBUS RTU/ASCII的從站設備都可以通過本網關連接到MODBUS TCP/IP網絡，和TCP客戶機通信。從而實現將低速串口設備連接到高速以太網中，實現數據的高速傳輸。網關有“透傳”和“映射”兩種不同的工作模式可選，可實現最大的系統兼容性。

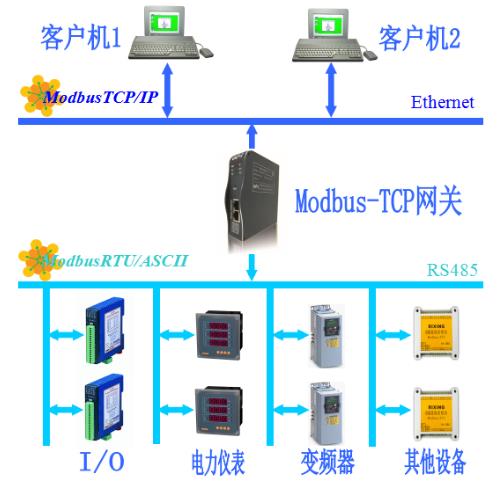

　　圖1.典型的網絡拓?fù)鋱D

　　2  功能特點
　　◆ 9-36V寬電壓輸入，防反接保護。
　　◆ DC-DC隔離電源，3000V隔離電壓。
　　◆ 雙以太網口，帶交換機功能，支持級聯。
　　◆ 2KV網口隔離保護，10M/100Mbps速率自適應，自動MDI/MDIX翻轉。
　　◆ 支持地址映射模式，實現對TCP客戶端請求的快速響應。
　　◆ 支持多達10個TCP客戶機訪問。
　　◆ 映射模式支持功能碼：0x01,0x02,0x03,0x04,0x05,0x06,0x0F,0x10。
　　◆ 透傳模式支持所有公共功能碼和自定義功能碼。
　　◆ 6KB超大數據緩存區，數據傳輸量更大。
　　◆ RS485雙串口實時刷新，掃描周期短，帶載能力強。
　　◆ RTU和ASCII模式可選，適應性強。
　　◆ RS485帶浪涌保護，內置終端電阻及偏置電路，穩定性強。
　　◆ 數據包發送間隔可自由調節，使用更靈活。
　　◆ 設備自帶強大診斷功能，實時監控從設備通信狀態。
　　◆ 支持一鍵復位功能，恢復出廠設置。
　　◆ 35mm標準導軌安裝。
　　◆ EMC符合EN 55022:2010 & EN55024:2010 國際標準。
