MG-DPSX網關是一種Modbus-RTU轉Profibus-DP協議轉換器。它能夠?qū)崿F(xiàn)Modbus-RTU到Profibus-DP協議的相互轉換。凡具有RS485接口支持Modbus-RTU協議的設備都可以使用本產品實現與現場總線Profibus-DP的互連。如：PLC、DCS、分布式IO、變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、智能現場測量設備及儀表等。

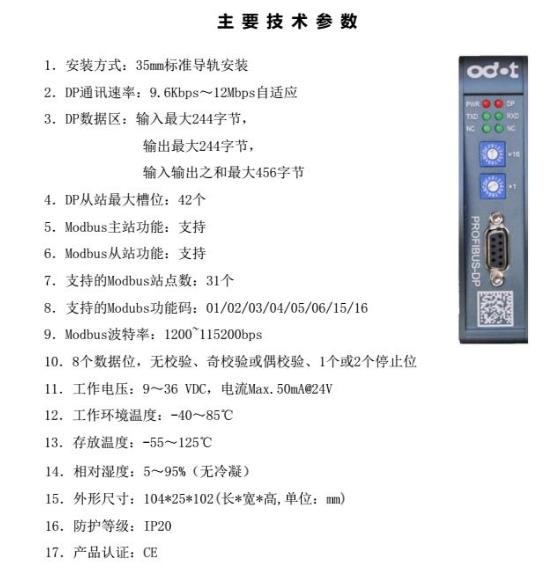

　　硬 件 連 線
　　1．接線采用拔插式螺釘端子，模塊底部是24V工作電源和RS485接線端子(A+,B-)，正面是狀態指示燈、Profibus-DP地址設置撥碼開關（16進制）及Profibus-DP接口。
　　2．若Profibus-DP地址設置的高位撥碼開關撥到1，低位的撥碼開關撥到6，則表示設置本模塊在DP網絡中的地址為：1*16+6=22，DP有效地址范圍為1-125。
　　3．正常情況下MG-DPSX網關指示燈的狀態：
　　PWR：電源燈常亮。
　　DP：DP狀態，DP側通訊正常則滅、否則閃爍。
　　TXD：RS485接口發送指示燈、發送數據時閃爍。
　　RXD：RS485接口接收指示燈、接收數據時閃爍。

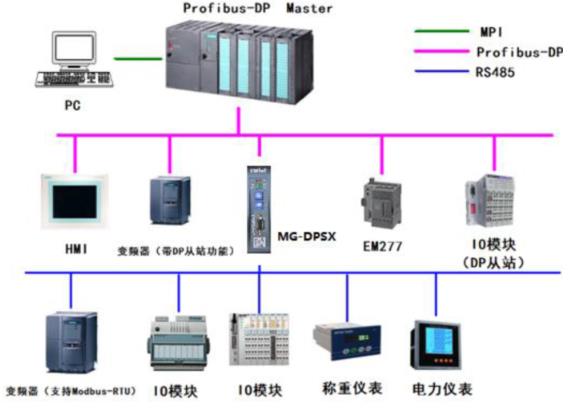

　　RS485接口設置為Modbus RTU主站模式 典型網絡拓?fù)鋱D（如下）

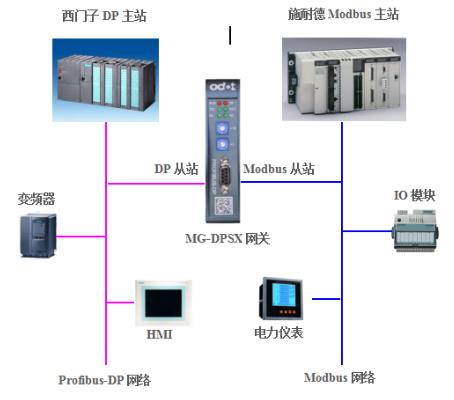

　　RS485接口設置為Modbus RTU從站模式 典型網絡拓?fù)鋱D（如下）
