N80-M48DT-AC（DC）
1、概述：
N80-M48DT是一款48點小型PLC，數字量24入24出，帶1個Rs-232、1個Rs-485，支持標準的Modbus-rtu協議、自由通訊協議。
內置六軸運動控制（6路200K高速脈沖獨立輸出、不超過3軸同時使用時，脈沖頻率可高達500KHz）。
支持本地擴展，最多可帶7個模塊，即一套小型PLC子站，最多可達：160點數字量IO、56點模擬量IO。
產品特色 ：1、24路數字量輸入；2、24路晶體管漏型輸出；3、6路200K脈沖輸出（如只同時使用3路以下，輸出頻率可達500K）， 4路AB相脈沖計數+方向脈沖計數+單脈沖計數輸入，4路外部中斷(兩路50K，兩路10K)；4、1路RS232 （2路RS232可選）；5、 1路RS485（2路RS485可選，其中一路可為隔離型)；6、支持掉電保持功能；7、1路CAN2.0（可選）；8、RTC 實時時鐘功能，及功能強大的日期時間段功能塊，可靈活設定任意多個時間驅動事件；9、 集成多種通訊協議，串口形式包括： RS232，RS485，CAN， 最多4路串口均支持標準的MODBUS/RTU主、從協議， 以及自由通訊協議(可以兼容任意RS485或RS232通訊協議)；10、支持本地最多7個擴展模塊，可通過現場總線擴展分布式IO模塊，最多64個模塊
N80-M48DT-AC（DC）標準配置為1路232、一路非隔離485（RS485_2）、24路數字量輸入、24路晶體管輸出、供電電源AC220V/DC24V。
2、規格
表3-1 電氣和環境規格表
項目
參數
供電電源
AC220V/DC24V可選
產品電氣規格
電源損耗
400mA
允許斷電時間
10ms（交流或直流）以內
能夠繼續運行
工作溫度
-20-55攝氏度，軍用級為-40~80度
儲存溫度
-40--70攝氏度，軍用級為-55~85度
抗干擾性
峰值：2000vp-p；頻率5KHZ；
上升時間：5ns；脈沖寬度：50ns
抗震動
符合IEC61121-2標準
抗沖擊
絕緣阻抗
5M歐姆（DC500V），所有外部端子與地之間
表3-2 數字量輸入特性
輸入隔離方式
光電隔離
數字量輸入
輸入類型
漏型/源型
額定輸入
DC 24V/ 7 mA
浪涌電壓
35V，0.5秒
工作電壓范圍
DC 9V ～ 28V
導通狀態
高于 DC 15V，2.5mA
關斷狀態
低于 DC 5V，1mA
公共端設置
8個點共享一個公共端
表3-3數字量輸出特性
輸出隔離方式
數字量輸出
響應時間
OFF->ON
15μs以下
ON->OFF
130μs以下
輸出電壓范圍
DC 20.4V~28.8V
額定輸出電壓
DC 24V0.75A/點， 6.0A/公共端
矩形科技——國產PLC的優秀代表！

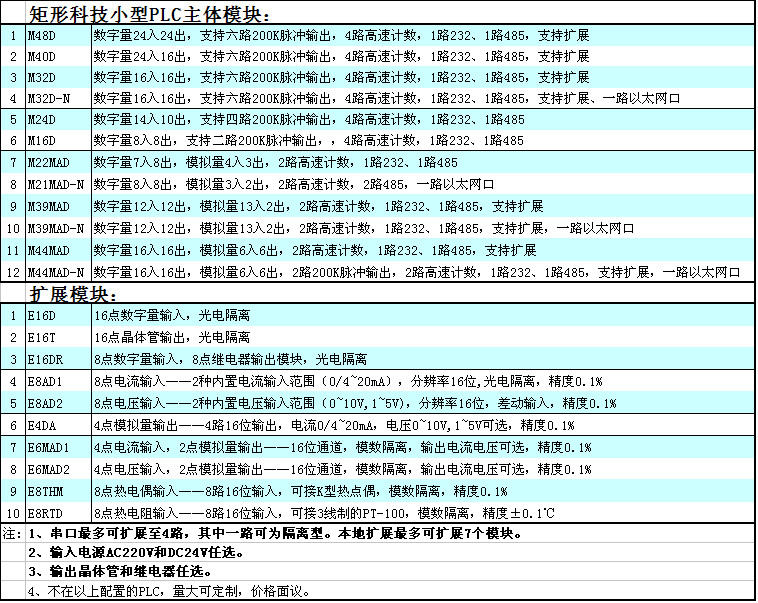

N80系列小型PLC快速選型表：
