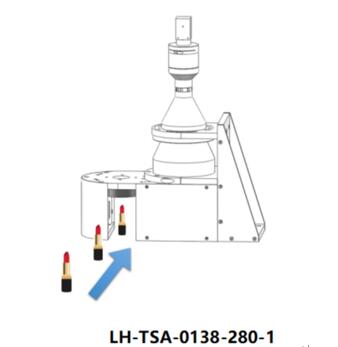

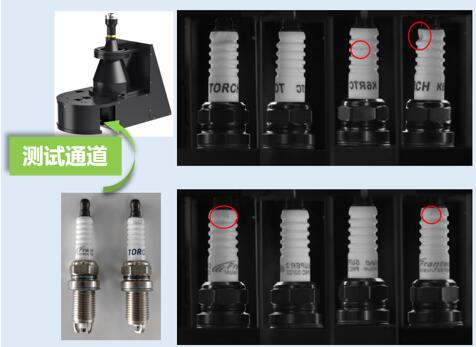

LH-TSA-0138-280-1(多視角度檢測模組)是一個集成成像與照明的光學模組，被測物料只需通過拍攝通道，無需旋轉或停留即可從側面檢測及測量被測物料。大視野雙遠心鏡頭通過模組內部的反射鏡組確保四個視角的光路相同，提供被測物料的四個正交視圖。每個視圖相對于相鄰視圖的夾角正好為90°，可以確保被測物體整個側面被完全拍攝到。四個圖像特有的長寬比使得該模組適合檢測口紅、火花塞等細長型物料。該模組內置了兩種不同光源，用于背光和直射光照明。該模組僅使用一顆相機及鏡頭，通過內部光學設計達到同時拍攝四張正交視圖的功能，結構緊湊，相比傳統4相機、4鏡頭、4光源分別放置在被測物料四邊，節省了極大的物料成本和占用空間，并且縮短了CT時間。

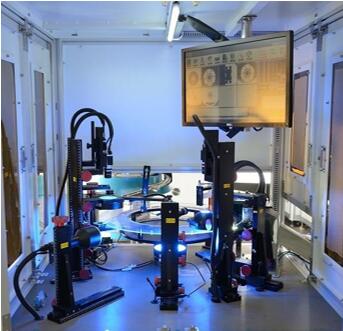

　　傳統外壁檢測方案 VS 多視角檢測模組方案

　　線掃方案：

　　特點：物料運動；掃描一條，一次完成整張圖像拼接

　　優點：精度高；

　　缺點：

　　1.對物料旋轉同心度要求較高；

　　2.CT時間較長；

　　3.成本高；

　　圖像處理方式：單次對物體局部進行成像，軟件進行拼接。

　　多視角組合方案：

　　特點：4組相機+鏡頭+光源；每組視覺呈現物料外壁的90度信息。

　　缺點：

　　1.占用空間大，架設及調試相對復雜；

　　2.成本較高；

　　圖像處理方式：單次對物體局部進行成像，軟件進行拼接。

　　多視角檢測模組：

　　特點：

　　1.高精度，可滿足測量應用

　　2.內置三種光源，兼容性極高

　　3.可滿足在線飛拍檢測

　　4.光路、機構設計緊湊，裝調便捷

　　圖像處理方式：僅用一套視覺系統，即可呈現物料的4個面，無需拼接。

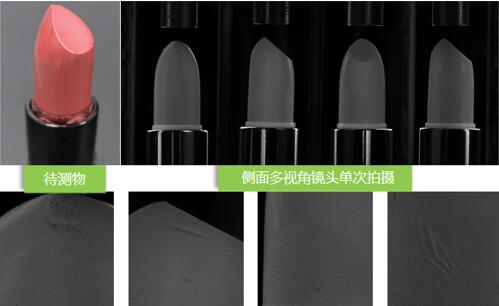

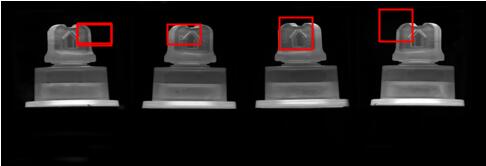

　　案例1：口紅外觀檢測
