IEC61850智能變電站解決方案
數字化/智能化變電站是由智能化一次設備和網絡化二次設備在IEC 61850通信協議基礎上構建的，能夠?qū)崿F(xiàn)變電站內智能電氣設備間信息共享和互操作的現代化變電站?？煽康暮椭悄艿耐ㄐ啪W(wǎng)絡是變電站在為大面積地區傳輸和配送電力時成功的關鍵因素。由于變電站的特殊環境和自動化系統的要求，變電站自動化系統內的通信網絡必須具備快速的實時響應能力，極高的可靠性，優良的電磁兼容性能以及很高的安全性。

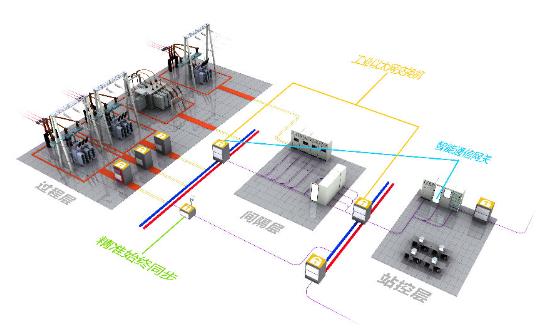

拓撲圖
系統要求
· IEC61850變電站內在過程層使用SV采樣值報文替代原有的硬接線，SV流量會達到幾百兆，并且要求同步采樣
· 從故障的產生到智能終端的動作，要求在4ms內完成
· 要求網絡系統具備長時間零丟包特性
· 同步采樣的方式，要求網絡系統提供精確的時鐘同步方式
· 在電力行業中具有的特定的EMC和溫度特性
選擇理由
IEC61850-3 工業以太網交換機東土解決方案 :
·提供多種產品，包括19英寸1U 模組化機架設備，最多支持28 個接口，支持高電壓輸入卡軌式產品
·符合 IEC61850-3 和IEEE 1613，通過國網A類測試，安全測試，KEMA測試
·支持 NTP，精確時間同步協議IEEE1588v2，ITU-T.G.8261/G.8262（同步以太網）
·支持多種冗余協議：IEC 62439-3(HSR / PRP)，IEC 62439-6(DRP)，DT-Ring，RSTP
·GPT多業務平臺，支持數據交換，支持GPS/IRIG-B時鐘同步模塊
·設備內置MMS服務器支持基于IEC61850數據建模的設備管理
·SICOM3005A產品集成數據交換和串口服務器，支持傳統的RS232/485/422串行通信
智能通信網關東土解決方案 :
·智能網關產品支持對傳統IED，IEC61850 IED的數據采集，支持以太網和串行接口
·智能網關易于配置，支持集成配置工具中導入標準的CID文件進行配置
·支持多種電力規約：IEC60870-5-101， IEC60870-5-102 (Master)， IEC60870-5-103 (Master & Slave)，IEC60807-5-104 (Master & Slave)，MODBUS (Master & Slave - RTU/TCP)，DNP 3.0(Master & Slave - Serial/over TCP/IP)，SEL(Master - Fast Meter/SER)，AREVA(Master - Courier)
·支持 IEC61850 的BRCB和URCB報告，GOOSE 訂閱，MMS文件傳輸?shù)葢?br> 精確時鐘同步東土解決方案：
·支持端到端時鐘同步解決方案，提供時鐘服務器，IEEE1588V2 以太網交換機，時鐘轉換器，時鐘測試儀
·高精度時間服務器，對時精度可達 ±100ns，支持多種衛星系統參考源：GPS，GLONASS，BD
·通過時鐘源選擇算法支持多個時鐘參考源穩定切換，精度保持在±200ns
·支持多種可選晶振，holdover性能可達1us/1h
·支持IEEE1588轉換為IRIG-B，后向兼容
·可靠的多個源選擇算法和守時性能
·時鐘服務器支持多種管理協議可選：MMS/IEC60870-5-104/SNMP
·符合IEEE C37.238 Power Pro le

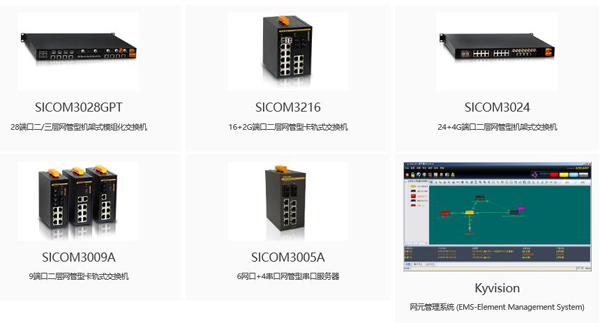

產品列表
