行業關鍵字：高大空間、空調、末端空調、新風機組
技術關鍵字：分布式IO、無線通信、遠程控制
一、行業背景
近年來，隨著工廠、倉庫、加工車間、超市和其它高大建筑對空調、通風系統的要求不斷提高，原有的中央空調系統已經不能靈活滿足使用面積大、貨物堆疊多、要求設備占用空間小、使用時間和區域分散的需求。
高大空間空調，通過取建筑物（工廠、倉庫等）空間外部進風，對區域內增加新風；通過取建筑物頂部空間空氣，經過換熱器進行加熱或制冷后，垂直送入作業空間，出風擴散面積也可以自動或手動調整。高大空間空調體積小，可以單獨安裝運行，靈活方便。
二、系統介紹
基于藍普鋒PLC的高大空間空調（包含空調、通風、空調末端風機等）監控系統屬于分布式控制系統典型應用，靈活方便。區域控制和集中控制分別實現不同的功能，通過無線射頻（或無線WIFI組網、有線網絡等）遠程通信，實現設備聯動控制。
基于藍普鋒PLC的高大空間空調系統分為兩部分，第1部分是機組單獨控制系統，通過分布式IO模塊對單個機組進行控制，可以實現就地控制、保護機組，采集機組工作狀態和區域環境參數。第2部分是機組集中監控系統，主要是PLC通過無線射頻方式（或無線WIFI、以太網、串口等）與單個機組控制系統進行通訊，并通過智能算法，對各個機組進行精細化管理和遠程控制。
可以實現以下功能：
1） 根據采集的工作區域溫度實現機組自動啟停調節；
2） 根據安裝高度對出風角度進行手動、送風模式調節和季節模式調節，用以保證氣流下送時區域無風感和工作區域溫度穩定；
3） 制冷、制熱、新風模式可以手動轉換，也可以自動轉換；
4） 具備定時自動開關機功能；
5） 可以設定不同時間段，設置不同的目標溫度；
6） 節假日期間自動關機、自動開機的功能設定；
7） 設備運行狀態的檢測，機組故障自動保護功能；
8） 斷電自動恢復功能。

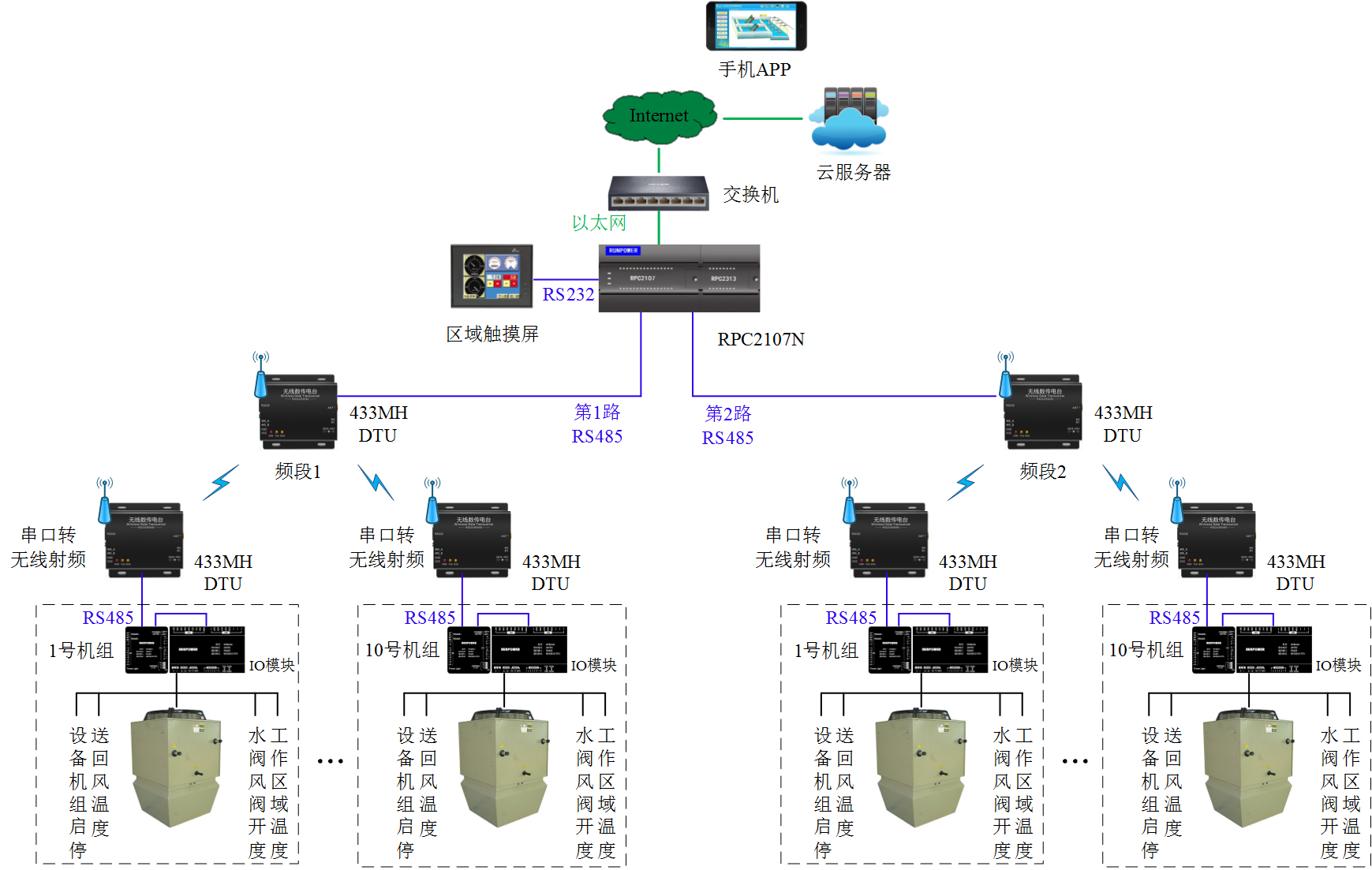

三、系統拓?fù)鋱D

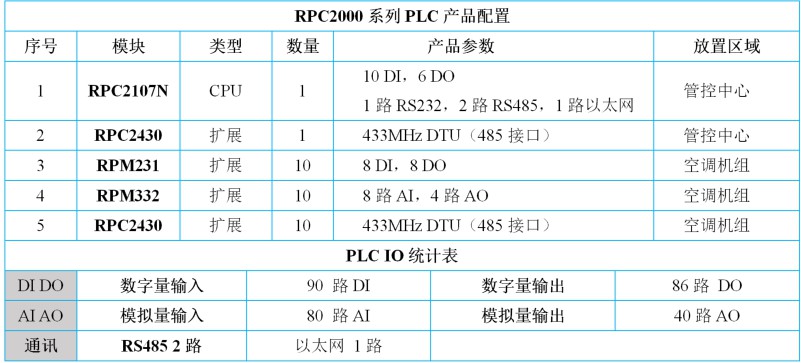

四、某項目PLC配置
五、系統特點
（1）機組安裝位置為頂部空間，占用空間小；
（2）設備故障率低，單個設備故障不影響其它機組運行；
（3）采用無線通訊方式，可以減少現場施工布線成本；
（4）采用分布式控制方式，調試靈活方便，可以根據現場情況進行區域組合，設置多個區域控制中心，控制程序和控制策略方便標準化管理；
（5）采用PID算法等調節系統出口風量、風閥角度等，保證區域溫度穩定舒適。
六、監控畫面

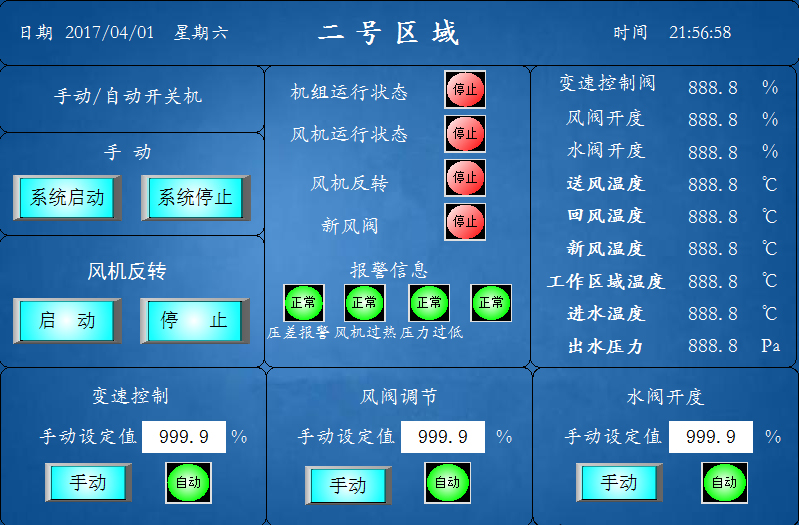

圖2 監控畫面

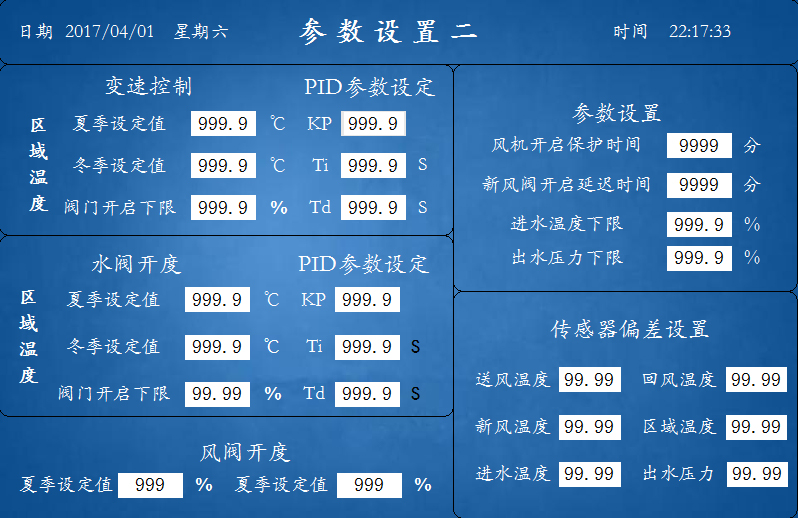

圖3 觸摸屏畫面2

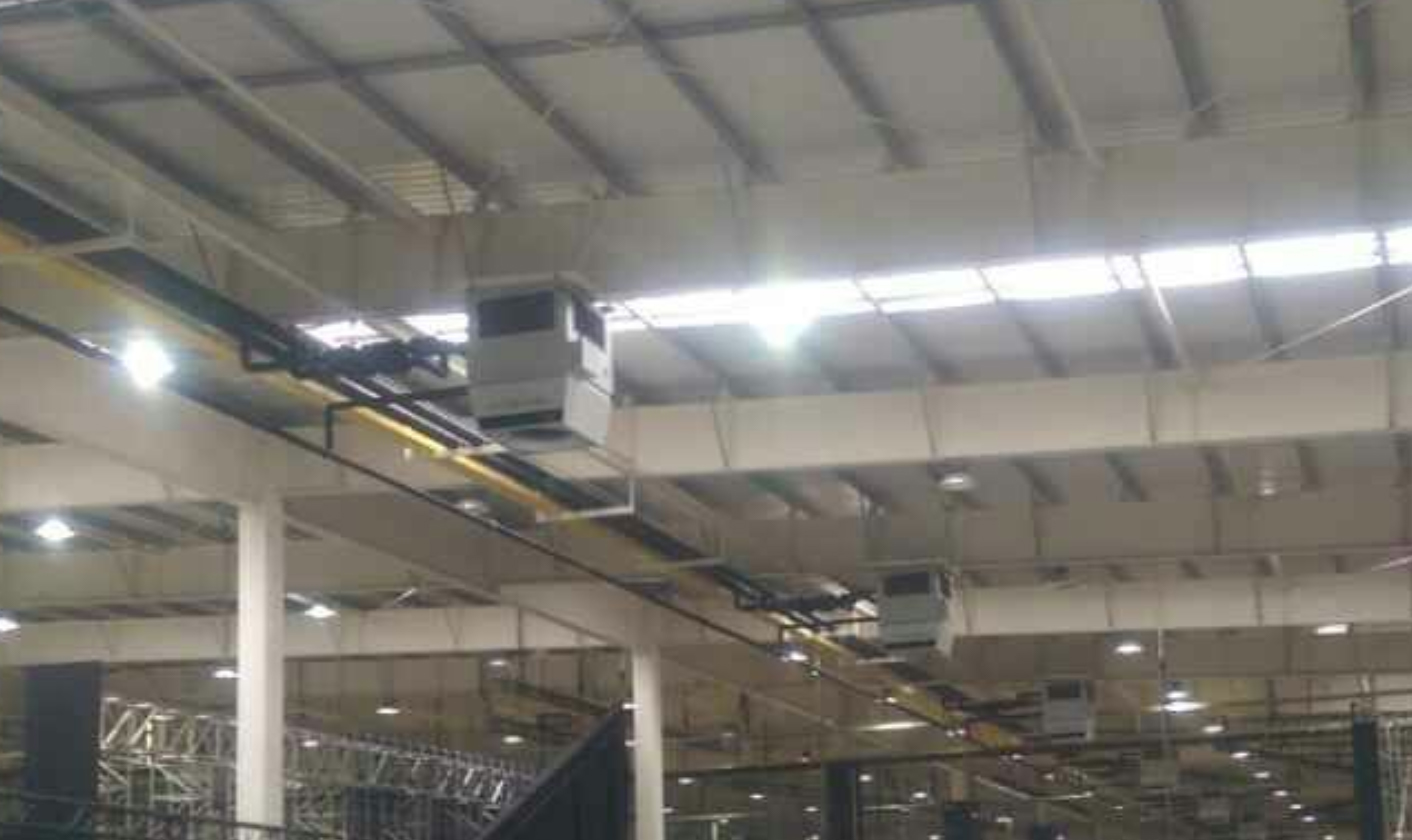

七、典型應用現場
（1）青島一汽
（2）德州扒雞
（3）江鈴汽車
