一直以來，采礦行業對物位儀表的需求量都很大，但該行業工況環境較為復雜，給測量帶來很大的挑戰。
礦山破碎站下料倉的測量
礦山破碎站下料倉的物位測量是采礦行業一個典型的應用難題。破碎站用于破碎剛采出的礦石，是采礦過程中一道必經的工序。
如上圖所示，礦石由大型運輸車輛送來，并倒入接收槽中，隨后進入回旋式圓錐破碎機進行破碎，破碎后的礦石便掉落至下方的下料倉中。下料倉是一個中轉緩沖倉，礦石由破碎機進入下料倉后，會隨進隨排，然后由皮帶輸送到很遠的儲倉區。
由此可見，下料倉的料位監控對整個破碎站的安全運行起著多大的作用。但下料倉料流非常大，而且又是強粉塵、重濕氣的環境，給測量帶來很大的困擾。
VEGA 80GHz高頻雷達儀表VEGAPULS 69憑借其高聚焦、強信號的優勢，已被廣泛應用于采礦行業。面對破碎站下料倉這一特殊而復雜的測量工況時，VEGAPULS 69會有怎樣的表現呢？下面一起來見證“奇跡”！
工況介紹和測量難點
破碎站下料倉是個混凝土倉，高度為10米左右，直徑為8米左右。破碎站處理的礦石量很大，高峰運行時，幾乎每五分鐘，就會下一車礦石，因此下料倉的進出料量非常大。但下料倉由于位于地底下，受空間限制本身體積又不大，因此下料倉中的料都是快進快出，形成非常大的料流，幾乎占據整個倉體空間的2/3，給雷達儀表留下的信號通道非常狹窄。

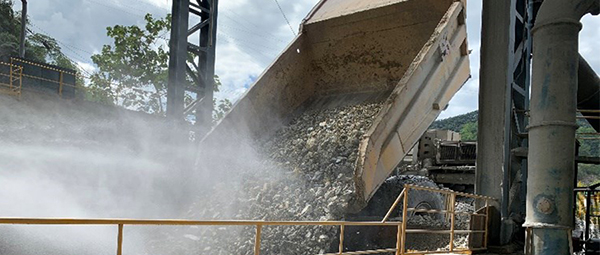

此外，現代生產對環保的要求越來越高，礦石在從運輸車輛卸下時，需噴水除塵，這就導致物料濕度較大，下料倉內不但粉塵大，而且濕氣重，特別容易形成嚴重粘附。
VEGA解決方案
針對破碎站下料倉的測量難點，在與客戶的技術人員充分溝通后，最終雙方達成一致，決定采用VEGA 80GHz高頻雷達儀表VEGAPULS 69測量下料倉的料位。

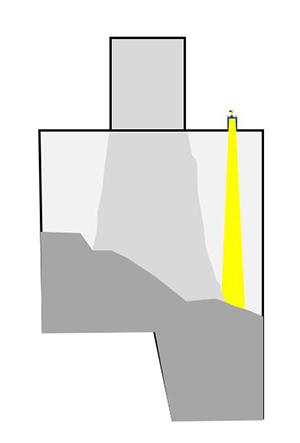

VEGAPULS 69及現場安裝圖
VEGAPULS 69的測量優勢
高聚焦
具有高聚焦性能，發射角僅為3°，只要選好安裝位置，雷達信號可以有效避開料流的干擾。
強信號
雷達信號強勁，其動態范圍可達120dB，因此強粉塵和濕氣也可以輕松穿透。
抗粘附
由于采用敞開式、大尺寸的透鏡天線，VEGAPULS 69本身對天線粘附就不敏感，再加上擁有強勁的信號，因而能夠完全克服粘附的影響，實現徹底的免維護。
實現穩定、可靠的測量

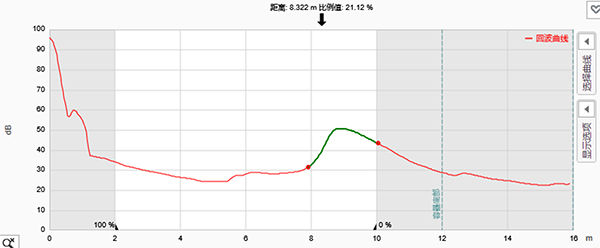

從下方回波曲線圖可以看出，雖然有強粉塵、重濕氣的影響，VEGAPULS 69仍可以得到很強的料位信號，而且料位信號前面并沒有明顯的由料流和天線粘附引起的干擾信號，最終實現了穩定、可靠的測量。
VEGAPULS 69的回波曲線圖
礦山破碎站下料倉的料位測量對礦石破碎工藝控制有著非常重要的意義。VEGA 80GHz高頻雷達儀表VEGAPULS 69的應用，使得下料倉的料位測量難題迎刃而解，得到了客戶的認可，在采礦行業又下一城，再添新彩！
