什么是催化劑連續再生裝置？
在石化行業，人們會用到金屬催化劑將原料轉變成所需的產品。這些催化劑在化學反應的過程中會結焦、失活，因此催化劑的再生是連續生產過程中不可或缺的一環。
在這些連續進行的生產工藝中，往往會包含催化劑連續再生裝置。它的任務是收集反應器中已經失活的催化劑，恢復它的活性，然后將再生的催化劑送回反應單元。
催化劑連續再生裝置尤其會出現在煉化廠的連續催化重整(CCR)工藝和生產聚丙烯(PP)的丙烷脫氫(PDH)工藝中。在法國公司AXENS的Aromizing?專利工藝和美國環球油品公司(UOP)的Platforming?以及Oleflex?專利工藝中，我們往往還會看到在催化劑連續再生裝置上配備了同位素測量儀表。催化劑連續再生技術的出現不僅有助于解決日益嚴重的環境問題，也顯著提升了生產的經濟效益，因此，迄今已有500多套專利裝置在世界各地投入了使用。
非接觸式測量解決高溫及腐蝕工況
在催化劑連續再生裝置上，同位素測量技術是非?？煽康?，因為它不接觸生產過程，也就不會被直接暴露在催化劑連續再生裝置的高溫和腐蝕環境中。

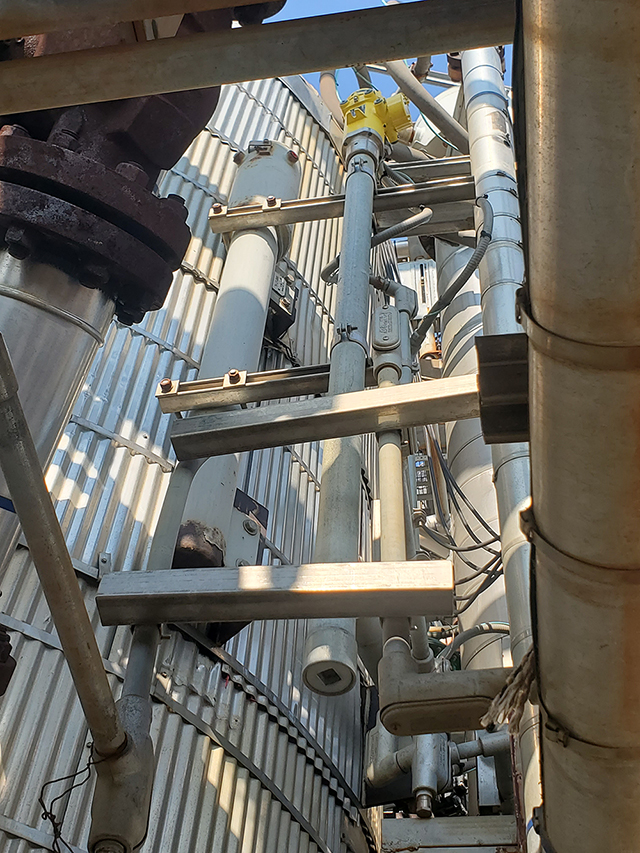

VEGA同位素儀表安裝現場
VEGA的同位素儀表用于測量來自反應器的催化劑料位，控制每次進入再生過程的催化劑流量，保障催化劑連續、可靠地恢復活性。
控制催化劑流量有兩個目的：一是確保催化劑再次進入反應器前已完全再生；二是避免催化劑連續再生裝置中不同容器之間的差壓變化過大，防止物料在運輸過程中遭受不必要的沖擊和摩擦。
催化劑連續再生裝置由多個容器組成。第一個容器是催化劑分離料斗，用于收集反應器中的失活催化劑。分離料斗的工作溫度很高，與反應器內的過程溫度差不多，因此需要注意防范高溫傳導到儀表。在分離料斗中，需要對料位進行連續測量，從而控制緩沖區的催化劑流量。

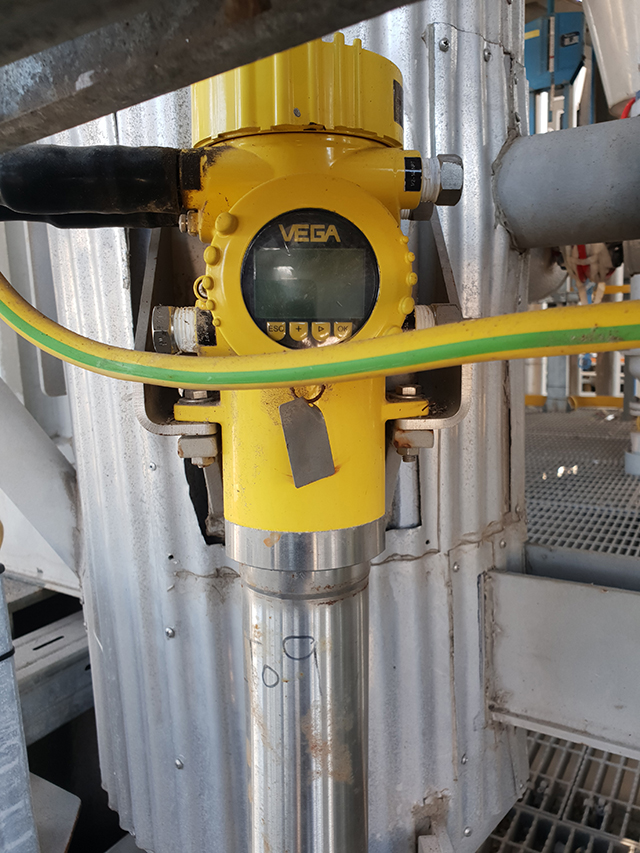

VEGA SOLITRAC 31
這里的料位測量可以采用VEGA獲得專利的柔性探測器FIBERTRAC 31，或使用靈敏度非常高的SOLITRAC 31。
MINITRAC 31則可以用作低位開關，控制閥門開合，讓失活催化劑通過重力作用進入再生器，并安全防范設備空轉。
源罐的安裝位置對保障裝置的正常運行也十分重要，這關系到連續物位測量及限位檢測的測量范圍是否能滿足專利商的要求。

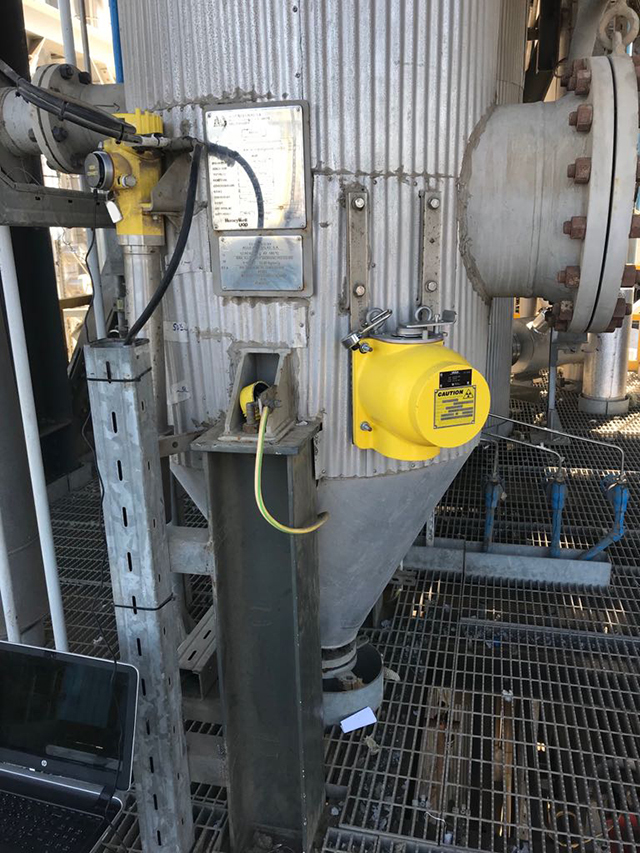

VEGA源罐安裝現場
失活催化劑進入再生器后，其表面上在反應過程中生成的結焦會被去除，從而恢復其化學活性。在再生器中，同樣需要用到連續物位測量和低位開關，控制每次通過的催化劑流量。尤其是同位素限位開關，可以根據特定的催化劑沉積情況進行校準，按需輸出開關信號，優化對再生過程的工藝控制。
催化劑“煥然一新”后，便來到再生過程的最后一步，儲存在再生催化劑料斗中。之后，催化劑會通過氣力輸送分批回到反應器，確保反應器內的催化劑總量維持在適宜水平。使用同位素物位及限位測量儀表，有助于優化再生器的利用效率，并實現再生催化劑的高效投用。
同位素儀表助力催化劑氣力輸送的壓力控制
在再生器還原室和再生催化劑料斗之間，恢復活性的催化劑還會經過一個閉鎖料斗，這里使用的也是同位素儀表。閉鎖料斗的作用是維持上游容器和下游容器之間的壓力差，使其足以將催化劑推回反應容器。
VEGA的PROTRAC系列同位素儀表經過精心設計，能夠滿足催化劑連續再生裝置的特殊要求。在金屬催化劑料流中，儀表可在高溫和強腐蝕的嚴苛工況條件下實現精準的料位測量。同時，因為采用的是非接觸式測量原理，無論是新建還是改建項目，同位素儀表的安裝都無需改動容器，可以在裝置的運行過程中完成。VEGA同位素儀表能夠提高運行的安全性及可靠性，無需維護或再次校準。憑借數十年來為全世界的催化劑連續再生裝置配備儀表的經驗，以及與最終用戶和專利商緊密的合作關系，VEGA已成為石油煉化行業物位和密度測量領域的佼佼者。
