DCC是Drive Control Chart 驅動控制圖表的縮寫。它是西門子專為新一代驅動系統提供的一種編程語言。DCC是用圖形化的編程語言(CFC)來實現與驅動系統相關的功能，用戶通過編程來完成實際特殊的工藝需求。DCC具有強大的功能，既能實現常用的邏輯、定時、運算等基本功能，又能實現PID、卷徑計算等工藝功能。DCC的編程思路和通常的PLC極其類似，可以根據用戶的需要來自由定義參數，而且具有很強的加密功能，目前還沒有破解DCC的加密保護。
　　我們可以分四步來激活DCC功能：

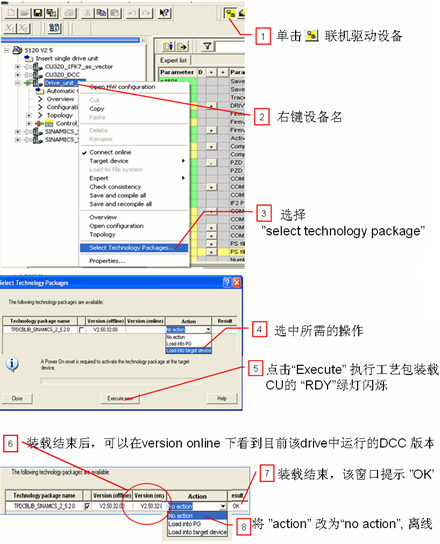

　　第一步，將DCB工藝包裝載到CF卡中，具體操作分下面八步，裝載結束后，需要對設備執行斷電再上電。

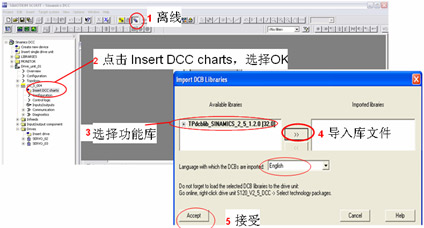

　　第二步，插入DCC程序時，導入DCB庫文件，如下圖步驟。給DCC表命名時，名字不能重復，即使在不同的對象下面。

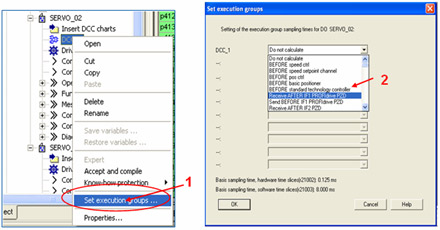

　　第三步，分配執行組采樣周期。首先，在離線狀態下，在項目導航欄右鍵該DCC chart，選擇“set execution groups”；然后，選擇適當?shù)膾呙柚芷冢幾g下載。

　　第四步，編譯下載。在CFC的編輯窗口下執行項目編譯，編譯成功后切換到在線模式，并下載。DCC下的任何改動都要編譯下載，才生效。

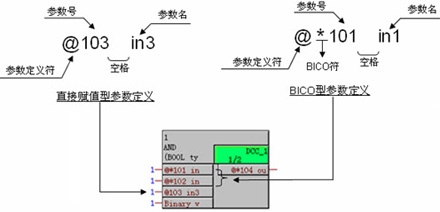

　　值得注意的是，在編輯DCC塊時需要參數聲明。參數聲明的意思是：在相應的驅動對象中，給DCC功能塊的輸入/輸出賦予一個唯一參數，也稱作用戶自定義參數。在SINMICS中采用的DCC功能塊，其輸入輸出都需要進行“參數聲明”。其定義如下圖所示。
　　DCC的引入，使得SIANMICS 的控制器(CU)具有了編程的能力，如果設備的邏輯以及數學運算要求不是很高的話，變頻器本身就可以勝任，而不需要PLC的參與。
