轉載自《儀器儀表標準化與計量》

        ——在國家標準《過程控制設備行規-PROFIBUS PA規范》起草工作組第一次工作組會議上的發言
　　西門子（中國）有限公司I IA AS&SE BU　惠敦炎
　　機械工業儀器儀表綜合技術經濟研究所　劉丹
　　PROFIBUS是當今全球最為成功的現代通信技術。根據PNO最新發布的數字，截止2008年，PROFIBUS全球安裝節點總數已超過了2800萬，預測2012年將突破5000萬大關。十年前，這個數字才不過300萬。PROFIBUS 20年的光輝成就使它在國際市場上贏得了當之無愧的領導地位。
　　1995年，PROFIBUS在解決了總線供電和本質安全（應用FISCO模型）等技術難題之后，尤其是隨著“PROFIBUS PA行規”(PROFIBUS PA-Profil)首次發布，開拓了流程工業的應用領域。PROFIBUS PA曾在INTERKAMA'95展會上首度亮相，引起了轟動。1997年，本安型現場總線PROFIBUS PA首次在德國瓦克爾化工廠的應用大獲成功，解決了化工生產中的防爆問題。從此，PROFIBUS針對過程自動化的解決方案，即PROFIBUS PA技術始終以市場要求為發展動力，通過不斷的修訂和增補PA行規，以滿足過程工業日新月異的和持續增長的要求。
        PROFIBUS PA 應用行規(PA-Profil)是過程自動化儀表設備的標準。它為各種不同類型的儀表設備定義了與制造廠無關的儀表參數（如PV_SCALE,HI_HI_LIM,ALARM_HYS等所謂強制性參數）和應用功能（如線性化），且通過標準化的診斷信息（“故障F”、“維護要求M”、“功能檢驗C”、“超出規范S”）為應用的統一，簡化工程設計，設備的集成和技術操作，確保不同制造廠儀表設備的互操作性和互換性，加強工廠資產管理（Plant Asset Management）和提高生產設備的安全性與可靠性奠定基礎。對于PROFIBUS PA而言，無論過去和現在，行規都是在功能組件模型的基礎上發展起來的，這是因為一方面“功能組件的理念”在流程與化工領域已為人們所熟知；另一方面功能組件模型非常符合現場儀表的多樣性與結構的要求（圖1-2）。因此，PA行規也是開發PA現場儀表必須研讀與掌握的指導性標準文件。

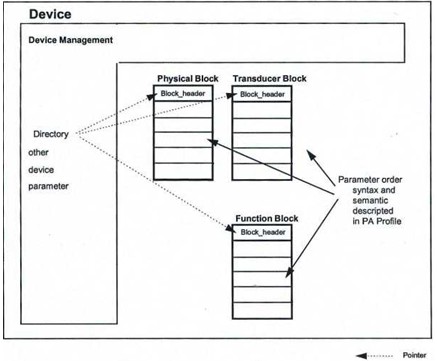

        圖1  各個塊、塊參數與目錄之間的關系（V3.0-V3.02）

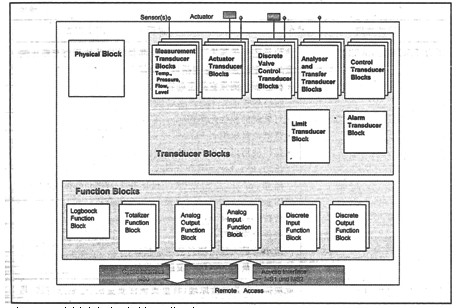

        圖2  PA行規中各方塊一覽圖(V3.0-V3.02)

        在中國，PROFIBUS從眾多的競爭對手中脫穎而出，于2006年第一個成為國標GB/T的現場總線之后，受PNO委任的PROFIBUS PA測試實驗室在京設立，國內一些企業相繼根據PA行規（V.3.01）成功開發了PA現場儀表，且在流程工業中獲得了實際應用。這充分說明PROFIBUS PA在我國的過程自動化中已經占據了重要的地位。因此，業內人士對于PA應用行規的改版與更新自然十分關注。
        前不久出臺的PNO PROFIBUS PA行規V3.02新版（2009年初）雖然姍姍來遲，因其與前版V3.0和V3.01相比增補了一些極為重要的新內容，如PROFISAFE,儀表設備版本的上下兼容等，更加貼近用戶的要求，更加符合極為嚴格的德國VDI/VDE/NAMUR(NE97,NE102,NE105,NE107)標準。正因為如此，國內專家依然懷著極大的興趣與熱情著手PA行規V3.02新版的GB/T轉化工作。

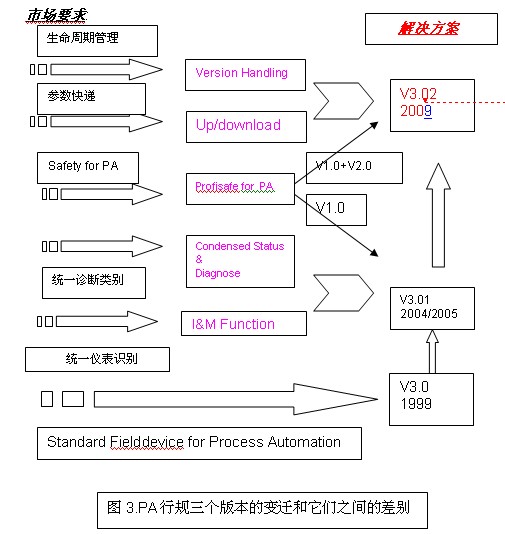

        如上所述，PROFIBUS PA技術發展的主要動力來自市場需求。圖3所示為從1999到2009的10年當中市場需求被轉化為PA行規的情況。
        市場要求:

        如圖3可見，新版PA 行規V3.02在涵蓋了V3.0和V3.01的基礎上增加了新的內容（以“*”標注），其總體結構特征歸納如下（括號內“M”為強制的；“O”為可選的）：
        ——濃縮狀態與診斷Condensed Status/Diagnosis(M);
        ——經典狀態與診斷 Classic Status/Diagnosis(o);
        ——設備版本識別與兼容* Device Version Identification and Compatibility(M)（參見5.5）;
        ——參數處理* Parameter Transaction(o)
        嚴格方式strict mode (參見5.4.2.3)
        平滑方式 smooth mode ( 參見 5.4.2.2)
        單緩存機制  single buffer mechanism(參見5.4.5.1)
        多緩存機制  multiple buffer mechanism(參見5.4.5.2)
        ——PROFIsafe*(o);
        ——I&M功能（M）。
        現僅就其中的幾項內容點評如下。
        一、濃縮狀態與診斷
        “濃縮診斷”這一新概念源自PROFIBUS PA 5年來的使用實踐，對大量的診斷信息流“濃縮其精華”，以求“對癥下藥”，它對加強企業資產管理和提高生產設備的經濟效益有重大作用。
        診斷數據的分析揭示一個生產設備的戰略目標（如效益、可用性）與實況之間的偏差。資產管理的重點之一，就是生產設備的維護與維修。由于診斷信息量很大，用戶要求將大量單個信息在進一步傳輸之前進行參數化歸類整理，使之符合規定的分類方法（根據德國NAMUR推薦標準NE107）,且最終有選擇地分發給不同的需求者，如操作人員、維修人員或企業領導者。
        上述用戶要求已在PA行規V3.01版修改文本2“濃縮狀態與診斷信息”（Amendment 2:Condensed status & Diagnostic Message）中被轉化為同德國標準VDI/VDE 2650 和NAMUR NE 107 一致的PA儀表行規。新的PA行規V3.02保留了V3.01的內容，其中除狀態“好/良”（Good）以外，還定義了4種統一的標準診斷信息，即故障“F”、“功能檢驗C”、“維護要求M”和“超出規范/不確定S”。圖4所示為根據NAMUR NE 107類別規定的PA現場儀表標準的和跨越生產廠家的診斷信息。應當指出的是，這部分內容在新版V3.02里改為強制性的(M),它的實現將加速產品向市場滲透。

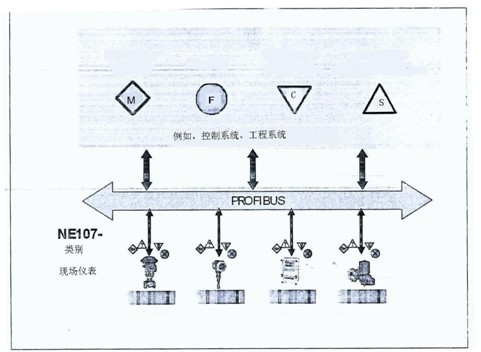

        圖4  根據NE107規定的PA現場儀表的診斷信息

        二、設備版本識別與兼容
        PROFIBUS PA行規新版V3.02的最大亮點是它最先解決了市場中日益重要的硬軟件新舊版本在相當長時間內，即在生產設備整個生命周期內（例如，10-20年內）上下兼容，以確保未來設備的集成依然不變的問題。為此，必須要制定一項有關儀表設備、儀表文件和軟件平臺可行的版本管理策略的標準。
        為了將設備的功能集成于自動化系統中，設備功能是由設備制造商使用各種集成工具（圖5）來加以描述的。其中，與MS0相關的設備功能用GSD來描述，而與MS1/ MS2相關的設備功能則使用EDD或DTM來描述。為了確保同屬一個樣本類型的變異產品之間的兼容，需要建立準確無疑的設備功能的相關標識，且需要提供驅動軟件中的功能描述。與MS0通道相關的設備功能的識別是以設備無歧義的“PROFIBUS Ident_Number”來實現的。在設備研發過程中，制造廠商必須遵守一組嚴格的兼容規則。與MS1/MS2通道相關的設備功能的識別--用EDD或DTM描述--是基于特定的版本參數（設備修正device revision）（圖5）?！癲evice revision”使設備軟件版本的 演變同與MS0通道相關的設備功能不發生任何聯系。定義的參數是主控集成工具（Host Integration Tool）內對于設備與設備驅動軟件的兼容性給予明文確認的基礎（Dev_Rev_Comp≤DEVICE_REVISION≤Dev_Rev）。

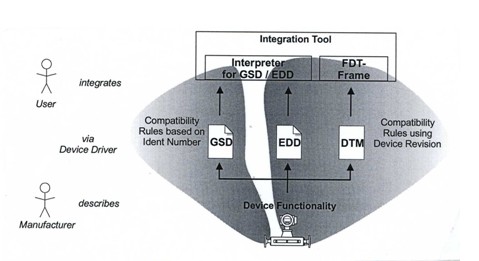

        圖5 PROFIBUS的集成技術

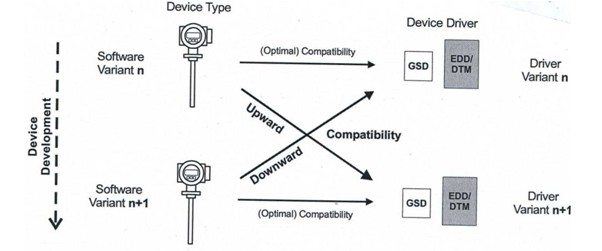

        如果新老設備和設備驅動軟件能夠在無須特別修改的情況下共同運行，則表明現場設備和設備驅動軟件的兼容性是存在的。圖6所示為設備與設備驅動軟件之間的向上/向下兼容（up/downward compatibility）。

        圖6 設備驅動軟件之間的向上/向下兼容

        由圖可見，在更換儀表設備時，運用PA行規V3.02建立起自動接納多個先前樣本各項功能的標準機制。該機制一方面可以自動識別所期待的先前儀表的版本，另一方面又能夠自動地轉換到它的功能上。在進行這類儀表更換時，（例如10年之后）備用儀表自動地轉變?yōu)樗诖淖儺惍a(chǎn)品（automatic Ident_Number adaption），在以后計劃安排的停車狀態下， 如有必要，備用儀表的新功能可以通過更改描述文件被集成到控制系統中，從而使設備集成大為簡化。
        三、參數處理（Parameter Transaction）
        PA行規V3.02通過參數處理這部分新增內容可實現參數up/download傳輸時間的優化。在現場儀表生命周期的不同階段，必須傳輸不同數量的數據。在投運過程中，被傳輸?shù)膮?shù)量最大，有一部分參數是在采取維護措施時被傳輸；另有一大部分則在更換儀表時被傳輸。根據儀器儀表不同的功能，傳輸300個參數并非少見，因此參數的處理、傳輸?shù)闹匾栽诓粩嗟卦龃蟆?br>        新的PA行規V3.02通過參數分組、使用strict mode和smooth mode并采用簡單、高效的單個與多個緩存機制，（single/multi buffer mechanism）優化了參數的傳輸與處理，使傳輸時間成倍地減少（根據數據量的大小，可減少至5-10倍不等）。上述標準的傳輸機制可以實現更加完善的一致性檢驗以及參數的相互依賴性（例如，測量單位，參數的極限值）。
        四、PROFIsafe
        PROFIsafe是遵循IEC 61508準許在一根且同一根總線-PROFIBUS上實現標準的和與安全相關的通信的第一個通信標準。如果將一個安全處理鏈（傳感器+控制器+執行器）中通信的危險失效概率評估為1%的份額，那么PROFIsafe所對應的危險失效概率為10^-9/h，相當于或超過SIL3（3：10^-7/h）PROFIsafe能夠滿足制造業和過程工業的最高要求。眾所周知，PROFIsafe采取四大防范措施來識別錯誤數據的傳輸，即序列號、時間監控、通信雙方無歧義的識別代碼，以及循環冗余檢驗CRC。
        原則上講，PROFIsafe行規可以原封不動地用于過程自動化的PROFIBUS PA儀表設備中，因為它們使用的是同一個PROFIBUS DP協議。PROFIsafe是安插在一個PA儀表設備ISO/OSI模型中的附加層-F安全層。該層的任務是在循環傳輸中的故障安全有用數據與參數進入應用層被繼續使用之前，對其進行校驗。
        PA行規V3.02以可選的方式接納了PROFIsafe V1和V2 mode，不僅解決了PROFIBUS PA循環/非循環通信的安全問題和使用所謂“運行考核合格”（proven-in-use）的過程儀表設備的安全問題（根據NAMUR NE97），而且也解決了PROFINET IO/CBA的安全應用問題。
        五、I&M功能
        隨著工廠在線資產管理（Online-Plant Asset Management）的意義與日俱增，I&M功能規范也應運而生（2004）。I&M功能定義了過程儀表設備信息的統一語義、結構和統一的存取方法。它使得統一識別現場儀表成為可能，而與設備制造廠商無關。PA行規V3.02完全保留了3.01中“I&M功能”部分。I&M功能在實踐中的作用很大，例如根據生產設備文檔或庫存及訂貨數據對已安裝的現場儀表進行調校，可以跨越生產企業對有關維護的設備傳輸進行存取，等等。
        綜上所述，PROFIBUS PA以其新行規V3.02使市場要求向標準轉化的工作登上一個新的臺階。正如德國NAMUR現場總線工作組在2008年一次新聞發布會上所評估的那樣，“PA行規V3.02在運用現場總線技術減少工程費用與企業運營成本方面作出了突出的貢獻，而且在實現生命周期費用最小化方面也作出了積極的貢獻。”2008年NAMUR年會對PA行規V3.02給予了很高的評價，稱它為“積極的時效管理的范例”。
        對于工業實踐至關重要的仍是產品的供應問題。據悉，新行規在這方面的轉化也是很快的，首批基于PA行規V3.02的產品可望在2009年6月之后上市。
        參考文獻：
        1. PNO：PROFIBUS PA Profile for Process Control Devices V3.02 WG3 Draft for PI Review，06.2009
        2. PNO：PROFIBUS &PROFINET Excellence in Automation，20 Jahre Erfahrung in industrieller Kommunikation，2009
        3. 惠敦炎：“PROFIBUS PA 漸入佳境”，自動化博覽，12/2007
        4. 克?迪德里布/托?班葛曼【德】主編，惠敦炎譯：“PROFIBUS PA過程自動化總線技術”，西南師范大學出版社 2007年
