EIB/LOGO公共建筑燈光控制方案
發布時間：2007/5/31 13:33:11 修改時間：2007/5/31 13:33:11 瀏覽次數：1925

　　建筑說明
　　某10層公共建筑，業主需要對大樓的室外泛光照明和每層公共部分的照明進行智能控制，以達到節能和智能化管理的目的。
　　控制回路
　　大樓泛光照明/和庭園景觀照明：8路開關，每路負載15A
　　一樓大堂照明：12路開關，其中6路日光燈，4路負載10A, 2路負載5A；6路白熾燈，每路負載5A。
　　二樓到十樓：每個樓層8路開關，其中6路為公共走道照明，2路為衛生間照明。
　　控制要求
　　1) 中央控制室能通過觸摸屏監控每一個回路，打開/關閉定時控制功能，打開/關閉光感控制功能。
　　2) 定時控制功能，物業管理人員能通過觸摸屏幕設置周定時功能，定時打開燈光，在周一到周五早上上班時間定時打開大堂和公共部分的燈光。周六和周日則不動作。
　　3) 光感控制功能，當室外的光線強于一定程度時，關閉靠窗的燈光；當室外的光線低于一定程度時，自動打開靠窗的燈光。
　　4) 室外泛光燈定時和光感控制，只有室外光線暗到一定程度同時定時時間到了，室外泛光照明自動打開。晚上10點后，泛光照明通過定時功能自動關閉。
　　5) 在大樓一樓到十樓公共部分有安裝在墻上的面板，便于清潔人員和樓層人員現場控制。每層設置4個操作面板，分別開關2個衛生間和公共走道。
　　設備分布
　　一樓
　　·中央控制室設置1個觸摸屏幕，物業管理人員可以進行直觀的操作。
　　·一樓電氣控制箱安裝1個LOGO電源，1個EIB扼流器，2個220V LOGO主機，4個開關輸入/輸出擴展模塊，2個LOGO/EIB網關，12個LOGO繼電器模塊。在一樓的墻上安裝4個面板。
　　·在室外安裝EIB光線傳感控制器。
　　二樓到九樓:
　　·每層電氣控制箱安裝1個220V LOGO主機，1個開關輸入/輸出擴展模塊，1個LOGO/EIB網關。在每層的墻上安裝4個面板。
　　設備配置

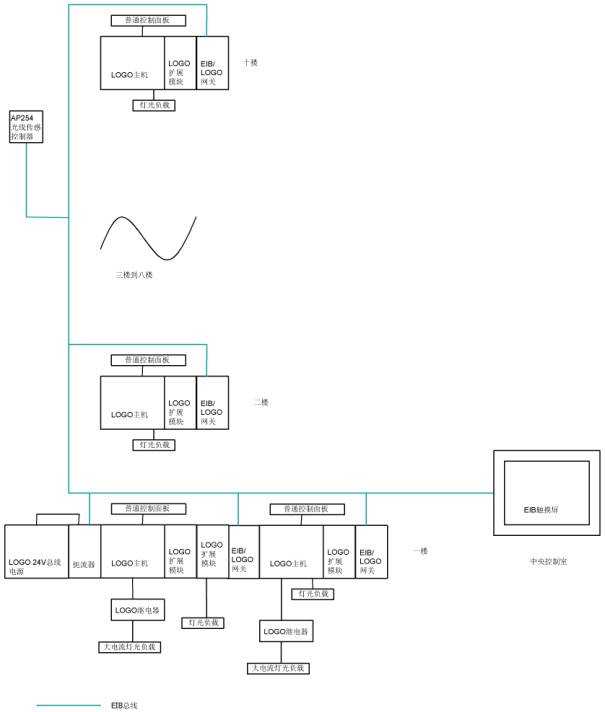

　　系統圖

　　概述
　　本方案充分集成了LOGO系統和EIB系統的特點和優點。
　　EIB系統作為分布式總線，通過LOGO/EIB網關連接多個LOGO設備和中央控制觸摸屏/光線傳感控制器；同時充分利用LOGO模塊的輸入/輸出點集成和高性價比的特點，組成了高性價比的節能燈光控制系統。
　　編程工具和對電氣工程師的技術要求
　　LOGO：通過LOGO液晶編程面板或LOGO SOFT軟件，推薦使用LOGO SOFT軟件（需要使用LOGO RS232編程線）。
　　EIB：通過ETS2 (EIB Tool software2軟件)軟件對EIB設備和LOGO/EIB網關編程。（需要使用EIB產品數據庫和EIB RS232接口和普通RS232線）
　　相關鏈接：
　　西門子通用數據模塊LOGO首頁
