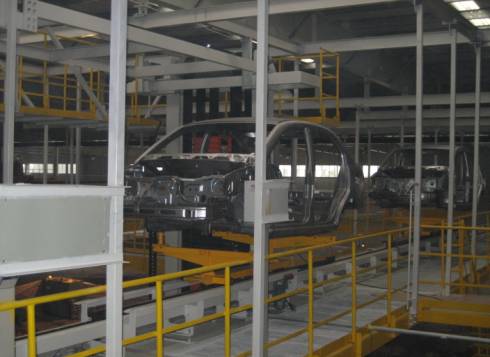

一、奇瑞汽車有限公司三焊車間白車身存儲及調整線系統包括以下內容：
主焊線到調整線的空中地面摩擦線輸送系統，調整線至涂裝轉掛點的空中地面摩擦線輸送及存儲系統，車身調整線板式輸送鏈；調整線首尾車身自動同步側頂機4臺；主焊線上件升降機2臺、調整線上件升降機2臺；主焊線至調整線下件升降機2臺；車身在焊涂通廊升降舉升裝置（2臺）和焊裝車間內上下件檢修升降段（1臺）；臺車定位驗具裝置，檢修段。
采用多車型共用臺車，整個系統實現重車存儲150輛。
二、主要部件特性描述
第一部分：機械部分
1. 技術參數：
焊裝上件升降機節拍： 104s (2臺)（考慮15%-20%的速度提升）
焊涂通廊升降機節拍： 47s (2臺)
焊裝檢修升降機節拍： 104s
整車相關參數：滿足提供的多車型參數要求。
1） 氣源：5bar(靜態)；電源：220/380V±5% 50Hz；
2） 環境溫度；-5～45℃；環境濕度：55～95%
1. 2設備描述

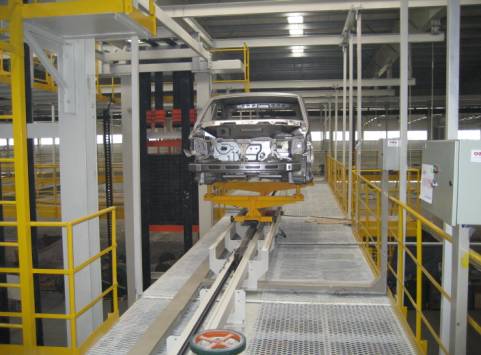

反向摩擦式輸送機系統產品，同一般的懸掛式輸送機相反，截面型式是物品在上，承載軌在下，摩擦輪驅動連桿及載荷小車組從而使載荷小車在軌道內運行，物品靠臺車支撐。該輸送機的主要特點是：獨立的驅動單元組成輸送系統；傳動平穩，噪音小，速度高；無需潤滑，是環保型的輸送設備；可按需求設定停止位置和工位距離，并進行積存；能容易實現物品的分支和合流；輸送截面更便于工藝操作；系統整體布置柔性化強，輸送線的變更、增設方便.
其主要部件如下：
1、 驅動裝置
按使用位置不同，有直線驅動裝置和回轉驅動裝置。通常是每個工藝單元長度布置一臺驅動裝置，通過控制各個不同驅動電機的起動╱停止，從而來實現系統的分段運行和積放。
2、 承載小車組
車組通常由前、中、后小車及連桿組成
3、 軌道
軌道是整個摩擦輸送系統的運行基礎，平滑、順暢的輸送軌道是系統平衡可靠運行的關鍵。
4、道岔
道岔是改變載貨小車的行走路線的裝置，按走向又分為分流、合流道岔兩大類?！?BR> 5、停止器
停止器是用來控制工件在輸送線路中的安全準確停放位置，通常布置在工件轉掛處及輸送線路發生變化的道岔處，主要是安全阻車的作用，防止臺車因慣性或其它原因發生時，造成系統的損壞。
6、止退器
通常和停止器配合使用，布置在停止器后邊，用于防止小車運動慣性后退。止退板以本身的自重復位。
7、移載軌道/升降軌道
因摩擦輸送機有工位節距上的單元驅動，所以很容易實現物品（軌道）的平移、旋轉和升降功能。
8. 升降機
升降機在輸送系統中起著關鍵的作用，從地面到空中相互之間的物料轉接都需要它來完成。
第二部分：電氣部分
1、系統概述：
摩擦輸送電控系統分區為CP-A，CP-B，CP-C，CP-D，（CP-E為調整線系統）每區設置一套PLC，每套PLC均安裝有以太網通訊模塊，以便與上位機通訊（采用光纖線纜）。PLC的CPU選用了CPU315-2DP，利用該口下掛一條PROFIBUS現場總線，現場的控制箱均通過總線與PLC通訊。對于總線較長和節點較多的系統均配置了中繼器，提高通訊速率，避免信號延遲。系統中的變頻器（只有升降機和對應摩擦驅動單元配有變頻器）均配置了PROFIBUS通訊卡，均掛在了各自的網上。在每臺臺車上，均安裝有載碼體（P+F產品）。在有關道岔分流處均安裝識別車型的讀寫頭（P+F產品），讀寫頭均掛在總線。
對于現場摩擦控制箱（FCB-XXX），一般情況是每5-8個驅動單元安裝一個控制箱，箱內各裝有一套ET200S，這樣一來是考慮現場位置空間問題，箱體不能太大。如果現場有空間位置，可以考慮合并控制箱，這樣一來可以減少成本。
2、設備配置：
CP-A區：控制柜2臺、現場控制箱FCB共7臺、道岔操作盒2臺、升降機操作臺2臺。
CP-B區：控制柜2臺、現場控制箱FCB共10臺、道岔操作盒2臺、升降機操作臺1臺。
CP-C區：控制柜2臺、現場控制箱FCB共19臺、道岔操作盒8臺、舉升機操作臺2臺。
CP-D區：控制柜2臺、現場控制箱FCB共27臺、道岔操作盒8臺、升降機操作臺2臺。
傳感器設置：在驅動單元上各安裝有微動開關、在停止器上安裝有打開/關閉開關、在道岔上安裝有左右到位開關、一般在停止器前進方向安裝有清位開關。
中央控制室：安裝二臺工控機、液晶顯示屏、UPS電源一臺、和其他附件等，上位機內裝有組態軟件(WINCC6.0 )實現功能有：在線模擬顯示輸送系統的運行狀態，在線控制所轄區域的設備啟停等，故障報警及查閱。關鍵控制加有密碼,有的畫面具有不同操作權限.這樣的控制方案安全、可靠、穩定。通訊便捷，擁有大量的物理接點，擴展方便。
