如今，節能越來越受到人們的重視，尤其是數據中心的節能。然而，為了確定數據中心的節能潛力，我們需要采集并分析較長時間范圍內的能耗數據。針對這一需求，RZ-Products GmbH，德國DC-Datacenter Group集團旗下的一家公司，開發出了一種名為MonIToring-Energy.sys的能耗監控解決方案，該方案采用了菲尼克斯電氣（Phoenix Contact）生產的緊湊型PLC。
　　RZ-Products是一家位于德國韋斯特瓦地區Betzdorf的公司，專注于開發并提供警衛室及戶外數據中心的解決方案，用于保護IT基礎設施。如今，數據中心的規劃涵蓋了數據中心的所有設備及其不同的系統，如結構和安全工程、電力供應系統和空調系統等，同時還包括可持續節能系統。由于空調系統是為運營商挖掘最大節能潛力的領域之一，因此方案提供商能夠通過空調系統的節能設計讓自己在眾多競爭對手中脫穎而出。數據中心作為現代企業的中樞，容納有各種復雜的系統，因而對更強的計算能力和更大的存儲容量的需求在日益增加，同時對電能的需求也在增長。政策制定者們也深刻意識到了這一事實，因此現在歐盟在制定有關二氧化碳排放的法規時，也將數據中心運維商納入了考量的范圍。例如，于2010年10月25日實施的歐盟能源效率指令（2012/27/EU）便要求成員國采取有力的措施來減少能源的消耗。

　　有功功率和無功功率相關信息
　　鑒于這些新法規，行業領先的方案提供商RZ-Products GmbH開始專注于數據中心的節能運行。降低能耗的第一步是記錄運行數據和能源數據。一切增加能效及成本效率的行為均始于使數據透明化，這要求以有效的測量數據作為能量度量的依據。通過安裝傳感系統可解決數據記錄的問題。菲尼克斯電氣的EMpro電能計量?jī)x表被安裝在每一個需要測量的位置，提供當前的有功功率和無功功率的相關信息。

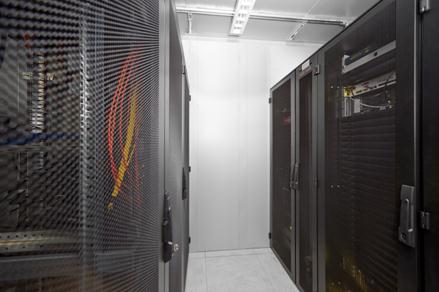

　　通過采取多種措施，如優化空氣傳導，可極大提高機架冷卻系統的效率同時減小熱短路的風險。通過有針對性地將這些運行條件可視化，系統可以在最佳功率點下運行，確保高水平的能效及可靠性。RZ-Products團隊花費了大量的時間去尋找記錄和處理測量數據的最佳方法。他們首先想到的方案是采用帶單個電路板的部件。然而，這種方案在創建不同的數據中心時缺乏靈活性。數據中心通常都有一個模塊化結構，即它們?cè)O(shè)有帶兩個機架的小房間，然而大規模的數據中心必須容納幾百個服務器機架。因此，數據記錄解決方案必須足夠靈活，可適用于不同規模的數據中心及數據中心的擴展。
　　通過標準信號、不同的協議、以太網或無線網絡通信

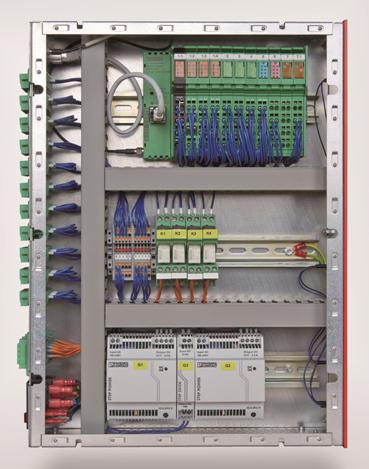

　　為滿足上述需求，測量數據是通過使用工業控制器進行存儲和處理的。菲尼克斯電氣的ILC 150 GSM/GPRS Inline可編程控制器不僅可以通過模塊化方式進行擴展，還能簡便地集成到現存的IT網絡中。該控制器是連接傳感器系統和存儲能量數據的數據庫的紐帶，存儲在數據中心的能量數據可做后續分析用。EMpro電能計量?jī)x表通過RS485D接口和Modbus/RTU協議將記錄的數據發送至PLC。一旦抵達控制器，數據便由與該控制器連接的RS485模塊輸出，然后經ILC 150 GSM/GPRS Inline可編程控制器進行處理，并以可讀格式存儲到通過以太網接口與該控制器連接的數據庫中。菲尼克斯電氣為其生產的所有控制器提供函數庫用以增強其功能，其中便有使控制器直接與MySQL或MSSQL數據庫連接的函數庫。

　　此外，此款PLC還帶有模擬輸入模塊，用于從空調系統的進出口記錄溫度數據。RZ-Products希望整個傳感器系統能以一個統一的、行業標準的格式進行連接，為此，他們選用了4…20 mA標準，使得數據捕獲能最大限度地進行模塊化擴展，而無需每次都要對傳感器的連接進行修改。另外，ILC 150 GSM/GPRS控制器還帶有內置GSM/GPRS解調器，含冗余通信接口，是一個非常不錯的選擇。如果通過數據中心以太網接口進行的數據連接斷開了，系統會通過手機提醒運維人員。

　　通過德國藍色天使認證

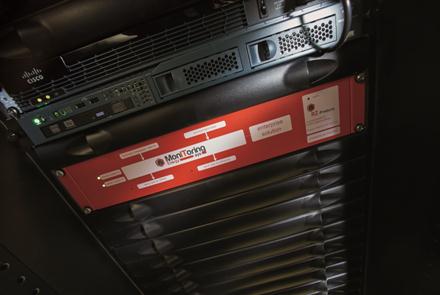

　　僅采集數據是不夠的。最終，我們需要對數據進行分析，并計算出能量度量。因此RZ-Products公司的MonIToring-Energy.sys解決方案中含有為每個用戶定制的服務。其中的一個基礎服務是：對在數據中心運行過程中采集的數據進行再處理，以便操作人員通過在線平臺隨時查看這些數據，然后分析每個系統及部件的運行狀態并基于這些信息確定是否需要采取額外措施來滿足能量效率的要求。在此基礎服務上，隨后的服務包還為用戶提供應對故障和告警情況的指示。高級服務包還包括更多精細的服務，以完成對測量數據的全面分析及其他活動，如向數據中心操作人員顯示需要對何處的服務器資源進行鞏固加強，以優化設備利用率。
　　有了這一全面的服務包，RZ-Products公司不僅能夠滿足客戶的各種要求，還能使得產品更加符合節能減排的法定標準。該公司還提供合格的房中房技術，為客戶提供完整而全面的服務器機房設計方案，確保實施所有必要的節能措施。此外，具有環保意識的公司可因高能效的數據中心獲得"藍色天使"環境證書。MonIToring-Energy.sys解決方案幫助數據中心運營商獲得該資格證書或換發新證書，其能量度量是獲取證書的堅實基礎。

　　結論
　　"我們所開發的整套解決方案使用的是菲尼克斯電氣生產的柔性化的組件和系統，"RZ-Products GmbH高級顧問Frank Neubauer說道："除了冗余電源的設備外，我們的解放方案還包括繼電器、插頭和由菲尼克斯自動化專家設計的控制器。另外還有我們用于記錄有功功率和無功功率的EMpro電能計量?jī)x表。"DC-Datacenter Group集團CEOWolfgang Mühlb?ck總結道："由于這一創新的、高成本效率的產品，我們的客戶可享有定制化的解決方案，用于分析和評估他們的數據中心。此外，我們通過分析所獲取的數據，確定可提升的潛力，并實現這些提升。"
　　強大通信能力的控制器
　　菲尼克斯電氣的ILC 150 GSM/GPRS控制器是基于"IT-powered Automation"的設計概念。和其他菲尼克斯的控制器一樣，它至少具有一個集成的以太網接口。由于該款控制器還支持其他的協議和服務，如Modbus、HTTP（超文本傳輸協議）和FTP（文件傳輸協議），以及可通過函數庫進行加強的功能，如SQL（結構化查詢語言）、DNS（域名系統）、SNTP（簡單網絡時間協議）和SMTP（簡單郵件傳輸協議），它幾乎可以與當今IT環境中所用的每一個部件行進通信。內置無線調制解調器是ILC 150 GSM/GPRS緊湊型控制器和ILC 151 GSM/GPRS緊湊型控制器的一大亮點，用戶可在移動數據網絡中使用上述所有功能。
